Промышленное реле HD2544ZD3 для непрерывной работы оборудования

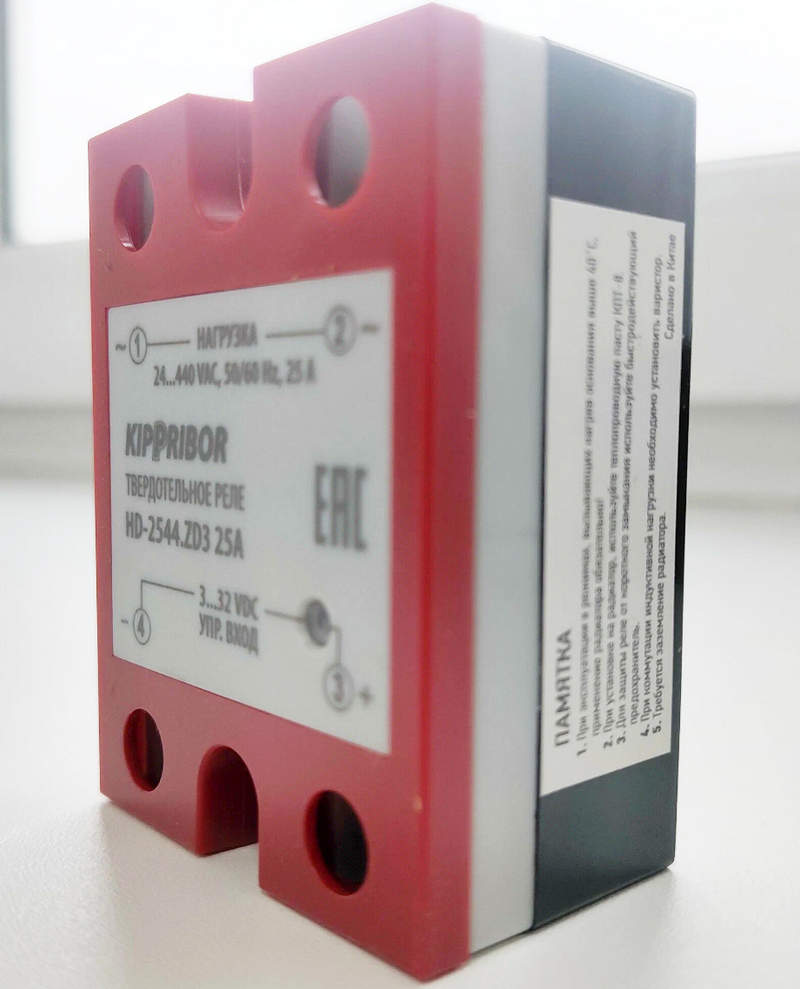

Современные промышленные системы требуют надежных, долговечных и безопасных компонентов для управления мощными нагрузками. Одним из таких устройств является твердотельное реле Kippribor HD2544ZD3 00000101189, предназначенное для коммутации переменного тока без использования подвижных частей. Его применение особенно актуально в условиях, где традиционные электромеханические реле уступают в скорости, износостойкости и ресурсе работы.

Технические характеристики

Ниже перечислены ключевые технические характеристики модели HD2544ZD3:

• Номинальное рабочее напряжение: до 440 В AC;
• Диапазон управления: от 4 до 32 В DC;
• Максимальный рабочий ток: 25 А (на каждую фазу);
• Тип коммутации: триаковая, в момент перехода напряжения через ноль (zero-cross);
• Частота сети: 47–63 Гц;
• Максимальное кратковременное перенапряжение: до 1200 В пик;
• Изоляция между управляющей и силовой частью: оптронная, не менее 2500 В;
• Тип охлаждения: пассивное или с радиатором (по требованию нагрузки);
• Монтаж: на DIN-рейку или панель (в зависимости от версии);
• Температурный диапазон работы: от –30 до +80 C;
• Степень защиты корпуса: IP20 (без кожуха) или выше (в кожухе);
• Индикация состояния: светодиодная, на управляющем входе.

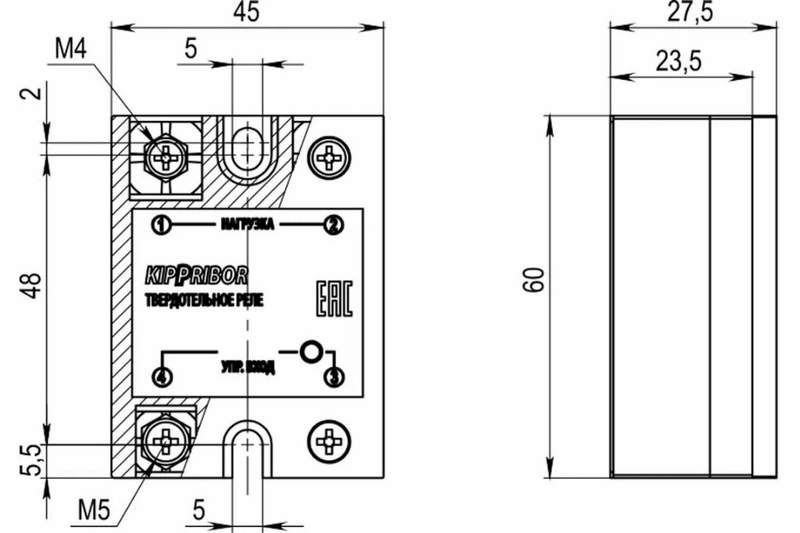

Конструкционные особенности

Для надежной и безопасной эксплуатации реле выполнено в прочном корпусе с продуманной схемотехникой. Ниже перечислены ключевые особенности конструкции:

• Корпус из негорючего пластика, обеспечивающего механическую прочность и электрическую изоляцию;
• Встроенный варистор или RC-цепь, защищающая выход от перенапряжений;
• Тепловая защита (опционально): некоторые версии снабжаются термодатчиком, который отключает реле при перегреве;
• Мощный триак на выходе, способный выдерживать кратковременные токи до 250 А;
• Светодиодная индикация позволяет быстро диагностировать работоспособность без дополнительного оборудования;
• Управляющий вход гальванически развязан с силовой частью через оптопару, исключая обратное воздействие нагрузки.

Принцип работы

Реле Kippribor HD2544ZD3 относится к типу AC Solid State Relay (SSR), использующих полупроводниковые элементы для переключения тока. Принцип действия включает несколько стадий:

• Подача управляющего сигнала: на вход реле поступает напряжение 4–32 В DC;
• Активизация оптопары: ток вызывает свечение светодиода внутри реле, который, в свою очередь, возбуждает фототранзистор;
• Открытие триака: полученный сигнал управления открывает мощный триак, который подключает нагрузку к сети;
• Выключение реле происходит при снятии управляющего напряжения и после прохождения тока через ноль, что снижает вероятность образования дуги;
• Дополнительная защита может включаться в виде RC-фильтров или варисторов.

Такой принцип обеспечивает отсутствие искрения, высокую частоту переключения и низкий уровень электромагнитных помех.

Режимы работы

Реле поддерживает несколько режимов в зависимости от схемы подключения и характера нагрузки:

• Однофазный режим: при коммутации нагрузки на одной фазе с нейтралью;
• Трехфазный без нейтрали: для резистивной или симметричной нагрузки, реле устанавливаются на каждую фазу;
• Трехфазный с нейтралью: для управления несбалансированной нагрузкой, с возможностью независимого отключения фаз;
• Импульсное управление: поддержка сигналов ШИМ до 100 Гц (для управления нагревателями);
• Синхронное срабатывание: благодаря функции zero-cross переключение происходит в момент нулевого напряжения, что минимизирует выбросы тока.

Области применения

Твердотельное реле Kippribor HD2544ZD3 применяется в различных системах автоматизации, где требуется бесшумная, надежная и долговечная коммутация. Наиболее типичные сферы:

• Промышленные печи и термокамеры: управление нагревателями, тэнами, резистивными элементами;
• Пластиковое и резиновое производство: поддержание температурных режимов при литье;
• Системы вентиляции и кондиционирования: плавное включение и отключение вентиляторов, нагревателей;
• Освещение: управление галогенными и LED-системами без мерцания;
• Сельское хозяйство: управление нагревателями в инкубаторах, сушилках и парниках;
• Энергетика: коммутация нагрузки в щитах распределения и секционирования;
• Пищевая промышленность: автоматизация процессов нагрева, запайки, стерилизации.

Таким образом, твердотельное реле Kippribor HD2544ZD3 00000101189 — это эффективное решение для промышленной автоматики, когда на первый план выходит надежность, износостойкость и точность коммутации. Благодаря широкому диапазону рабочих параметров, термостойкости и простоте монтажа оно уверенно занимает свое место в системах управления нагрузками различного типа. Рациональный выбор этого устройства обеспечивает стабильную и безопасную работу оборудования в условиях повышенных требований к качеству коммутации.
