Восстановление управления оборудованием без замены терминала — 6AV6545-0DA10-0AX0

Панель оператора T 6AV6545-0DA10-0AX0 представляет собой устройство визуализации и управления, входящее в семейство HMI (Human Machine Interface) от Siemens. Она предназначена для отображения данных о состоянии автоматизированной системы, ввода команд оператором и реализации интерфейса человек–машина в условиях промышленных процессов. Такой тип оборудования востребован на производственных линиях, в системах автоматизации зданий, на технологических установках различного профиля.

Технические характеристики

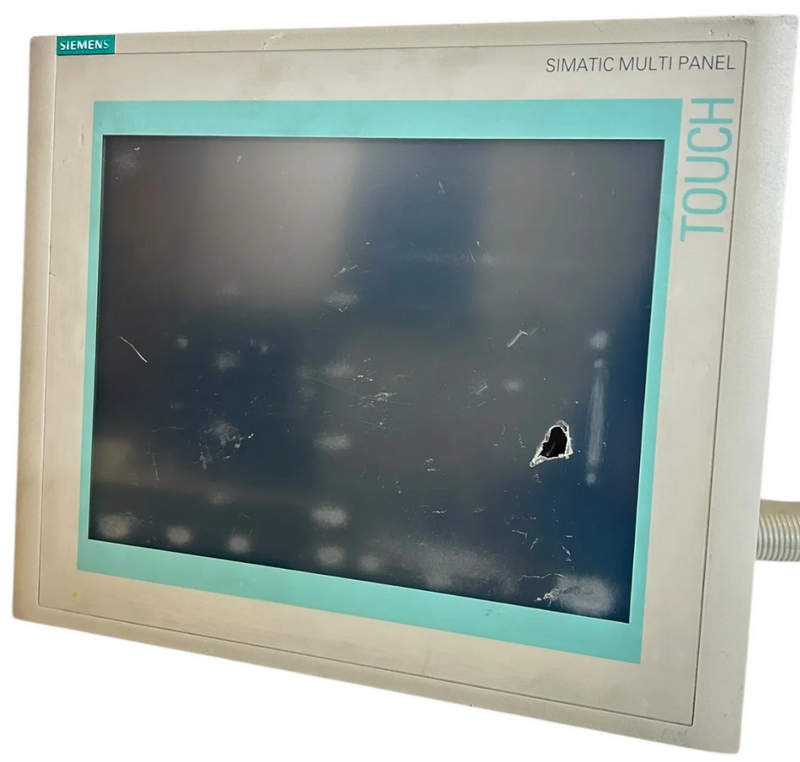

Панель T 6AV6545-0DA10-0AX0 относится к линейке операторских панелей SIMATIC Multi Panel MP370 Touch. Ключевые параметры включают:

• Тип экрана: TFT-дисплей с сенсорным управлением;
• Диагональ экрана: 12,1 дюйма, что обеспечивает достаточную площадь для отображения мнемосхем, таблиц, графиков и алфавитно-цифровой информации;
• Разрешение дисплея: 800×600 пикселей (SVGA), обеспечивающее хорошую детализацию интерфейса;
• Цветопередача: поддержка до 256 цветов, что делает возможной реалистичную визуализацию динамических элементов интерфейса;
• Тип сенсорной технологии: аналогово-резистивная, позволяющая управлять интерфейсом как пальцем, так и стилусом или перчаткой;
• Память пользователя: 6 МБ Flash, достаточная для хранения проектов визуализации, рецептов, параметров и настроек.

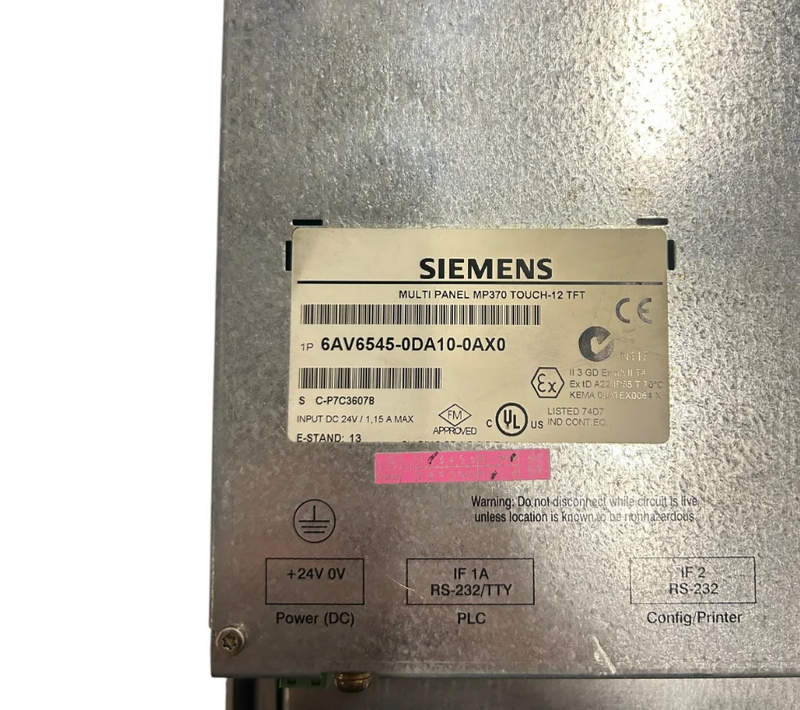

Дополнительно устройство имеет порты подключения, включая:

• 1× RS232/TTY/RS422/RS485 (COM1) — для подключения к ПЛК или другим системам управления;
• 1× Ethernet (RJ-45) — для интеграции в локальную сеть предприятия;
• 1× USB интерфейс — используется для загрузки конфигураций или подключения периферии;
• 1× слот CompactFlash (CF) — для расширения памяти и архивации данных.

Конструкционные особенности

Устройство выполнено в компактном и прочном корпусе, рассчитанном на встраиваемую установку в лицевую панель шкафов автоматизации. Основные конструктивные элементы и характеристики:

• Передняя панель: алюминиевый или пластиковый лицевой фрейм с классом защиты IP65, что обеспечивает устойчивость к пыли и брызгам при монтаже на щит;
• Задняя часть корпуса: металлическая, с пассивной вентиляцией и системой крепления;
• Сенсорное управление: равномерная чувствительность по всей поверхности, минимальный коэффициент дрейфа координат;
• Крепление: панельная установка с использованием зажимов;
• Рабочая температура: от 0 до +50 C — типичный диапазон для промышленных помещений;
• Электропитание: 24 В DC ±20 %;
• Потребляемая мощность: порядка 20 Вт.

Также предусмотрены светодиодные индикаторы состояния и возможность замены аккумулятора, поддерживающего системные часы и данные RAM.

Функциональные режимы работы

Работа панели может осуществляться в различных режимах, включая:

• Режим визуализации (runtime): отображение мнемосхем, текущих значений параметров, сигнализации и трендов;
• Режим конфигурирования (с помощью WinCC flexible): позволяет пользователю создать проект визуализации с экранами, скриптами, переходами и анимацией;
• Режим рецептов: загрузка, редактирование и передача параметров технологических процессов из памяти панели в контроллер или обратно;
• Режим диагностики: доступ к сообщениям об ошибках, предупреждениям, системным журналам, уровню сигнала связи и температуре панели;
• Режим архивирования данных: возможность записи архивов событий и трендов на карту CompactFlash или в удаленную систему хранения.

Все эти режимы обеспечивают гибкое управление процессами и контроль состояния производственного объекта в реальном времени.

Принципы работы и взаимодействие с системой автоматизации

Панель работает под управлением встроенной операционной системы на базе Windows CE, что обеспечивает поддержку многозадачности и быстродействие. Взаимодействие с ПЛК осуществляется по промышленным протоколам:

• MPI/PROFIBUS DP — для связи с контроллерами SIMATIC S7-300/400;
• Industrial Ethernet (TCP/IP) — для связи с современными ПЛК, архивами и SCADA-системами;
• OPC (через сервер) — для обмена с другими системами визуализации и сбора данных.

Цикл обмена данными с контроллером задается в конфигурации проекта и может составлять от нескольких миллисекунд до секунд, в зависимости от требований к частоте обновления экрана. Дополнительно предусмотрена поддержка сценариев действий: нажатия, удержания, таймеры, условия и события, позволяющие реализовать сложную логику на уровне HMI без необходимости вносить изменения в ПЛК-программу.

Области применения

Панель T 6AV6545-0DA10-0AX0 применяется в широком спектре отраслей:

• Пищевая промышленность: контроль дозировки, управление упаковочными линиями, визуализация рецептов;
• Металлургия и машиностроение: управление ЧПУ, контроль систем термообработки;
• Химическое и фармацевтическое производство: мониторинг технологических параметров, управление насосами и миксерами;
• Автоматизация зданий: управление вентиляцией, освещением, энергоучетом;
• Водоснабжение и очистные сооружения: диспетчеризация насосных станций, контроль уровня и давления.

Наличие интерфейсов связи и сенсорного экрана делает эту модель универсальным решением как для небольших установок, так и для распределенных систем.

Преимущества использования

Среди главных достоинств модели можно выделить:

• Высокая надежность в условиях промышленной эксплуатации;
• Простота конфигурирования и масштабируемость проектов;
• Поддержка множественных протоколов связи;
• Визуально понятный интерфейс для оператора;
• Поддержка рецептов, архивирования и скриптов;
• Совместимость с широким спектром устройств Siemens и других производителей.

Tаким образом, 6AV6545-0DA10-0AX0 — это надежная и функциональная панель оператора, обеспечивающая удобное управление и визуализацию промышленных процессов. Её использование позволяет снизить нагрузку на операторский персонал, повысить прозрачность управления и сократить время реакции на нештатные ситуации. Совместимость с широким спектром оборудования делает её гибким инструментом в любой системе автоматизации.
