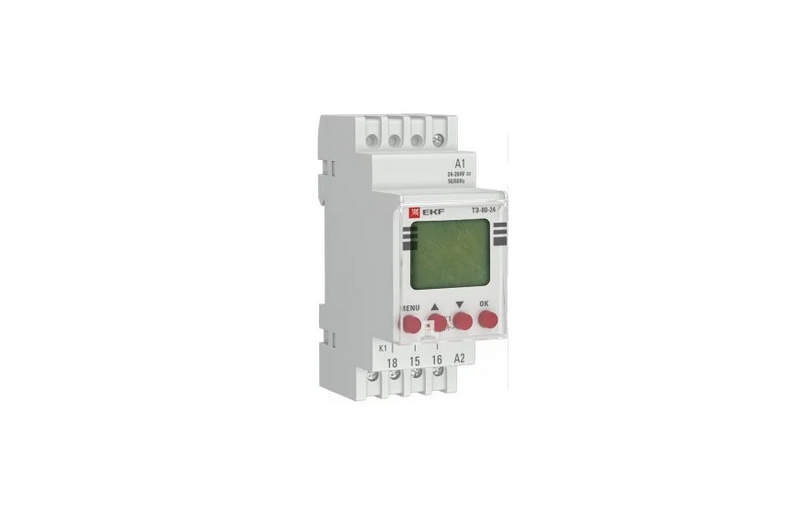

Точное время срабатывания в системах автоматизации: EKF TE-80-24-2

Современные промышленные и коммерческие системы автоматизации предъявляют всё более высокие требования к надёжности, универсальности и гибкости таймеров. Электронный двухканальный таймер EKF ТЭ-80 (артикул TE-80-24-2) предназначен для точного управления временными интервалами в электрических цепях различного назначения. Он способен работать в широком диапазоне напряжений питания — от 24 до 230 В переменного и постоянного тока, обеспечивая устойчивую работу даже в нестабильных сетях.

Основные технические характеристики

Ключевые технические параметры устройства, влияющие на его универсальность и эксплуатационные возможности, включают в себя:

• Напряжение питания: 24...230 В AC/DC (универсальное);
• Частота питающего напряжения: 50/60 Гц;
• Диапазон таймеров по времени: от 0,1 секунды до 100 часов (в зависимости от выбранного диапазона);
• Количество выходных каналов: 2 независимых релейных выхода;
• Коммутируемое напряжение: до 250 В AC;
• Коммутируемый ток: до 8 А (резистивная нагрузка);
• Тип клемм: винтовые, с возможностью подключения проводов сечением до 2,5 мм2;
• Монтаж: на DIN-рейку 35 мм (по стандарту EN 60715);
• Корпус: пластиковый, защита IP20;
• Индикация: светодиодная — индикация питания, состояния таймера и реле;
• Рабочая температура: от –25 до +55 C.

Такой широкий набор параметров делает устройство универсальным решением как для стандартных задач, так и для специализированных применений.

Режимы работы таймера

Устройство поддерживает несколько предустановленных логических режимов работы. Каждый канал может быть настроен независимо от другого. Ниже приведён список наиболее распространённых режимов:

• Одиночная задержка на включение (Delay ON);
• Одиночная задержка на отключение (Delay OFF);
• Импульсная генерация (циклический режим);
• Многоимпульсный режим (On-Off с заданной паузой и длительностью);
• Функция старт-стоп (действие по внешнему сигналу);
• Режим работы по фронту или спаду управляющего сигнала;
• Режим триггера (повтор включения по импульсу);
• Асинхронная работа каналов — каждый канал работает в своём режиме и со своим временем.

Наличие этих режимов позволяет использовать таймер в системах с высокой степенью логической взаимосвязи между событиями.

Принцип работы

Основу работы устройства составляет микроконтроллер, обрабатывающий входной управляющий сигнал (например, от кнопки, датчика или другого оборудования) и активирующий релейный выход в соответствии с выбранной временной функцией. Алгоритм действия следующий:

• При подаче питания микроконтроллер переходит в режим ожидания;
• Получение управляющего сигнала запускает счёт времени;
• По истечении заданного интервала активируется соответствующий выходной канал;
• При необходимости реле отключается либо переходит в следующий этап (в зависимости от режима работы).

Всё это сопровождается визуальной индикацией: светодиоды отображают активность каналов и фазу работы устройства.

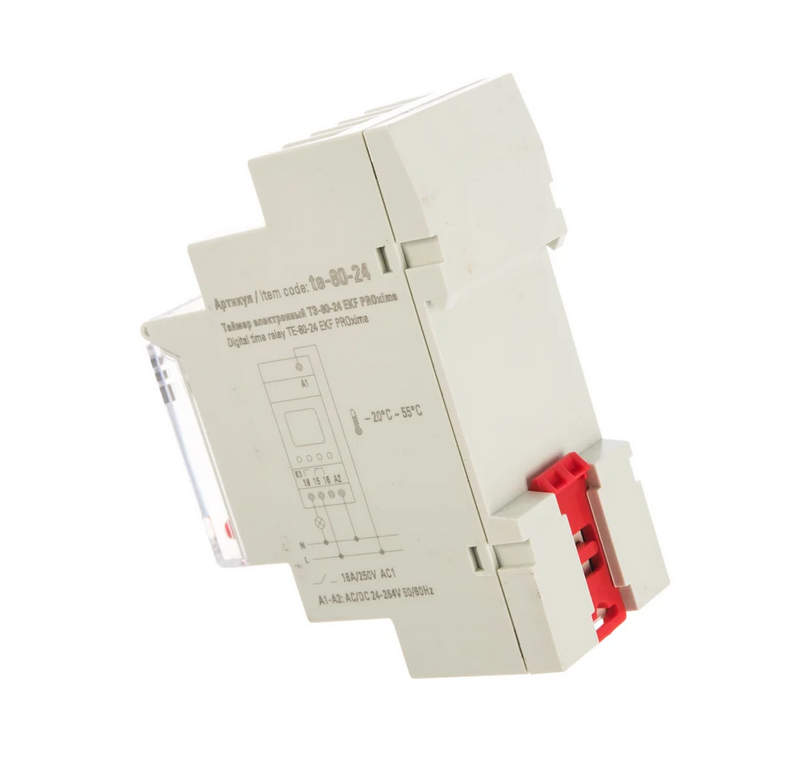

Конструкция и монтаж

Конструкция устройства предусматривает компактный корпус шириной 35 мм, что эквивалентно двум модулям по стандарту DIN. Установка осуществляется в стандартные щитки или шкафы автоматики. Особенности конструкции включают:

• пластиковый негорючий корпус с вентиляционными отверстиями;
• надёжные винтовые клеммы с маркировкой;
• прозрачная крышка для защиты органов управления (переключателей и регуляторов времени);
• шкалы с дискретной настройкой времени и выбора режимов (один переключатель — диапазон времени, второй — логика работы).

Благодаря чёткой маркировке и цветовой индикации, настройка и подключение производятся быстро и без ошибок.

Преимущества использования

ТЭ-80 выгодно отличается от аналогов рядом эксплуатационных и технических достоинств:

• Универсальность питания: от 24 до 230 В, без необходимости подбора отдельной модели;
• Два независимых канала: возможность реализации двух временных сценариев одновременно;
• Высокая точность: микропроцессорное управление обеспечивает стабильность времени;
• Широкий диапазон интервалов: от долей секунды до сотен часов;
• Надёжность: ресурс реле более 100 000 механических циклов;
• Удобство монтажа: крепление на DIN-рейку и удобная компоновка клемм;
• Интуитивное управление: простая установка режимов и времени с помощью ручек;
• Компактность: экономия пространства в щите.

Эти преимущества делают изделие востребованным среди проектировщиков, электриков и монтажников.

Таким образом, двухканальный электронный таймер EKF ТЭ-80 (TE-80-24-2) — это функциональное и надёжное решение для систем автоматического управления, где требуется точная и гибкая настройка времени. Универсальность питания, разнообразие режимов, простота монтажа и высокое качество исполнения делают его оптимальным выбором как для стандартных, так и для нестандартных задач. Благодаря своим характеристикам он может заменить два отдельных таймера, упрощая схему и сокращая затраты на комплектующие.
