Считывающая головка AE LB 382C для модернизации координатных систем

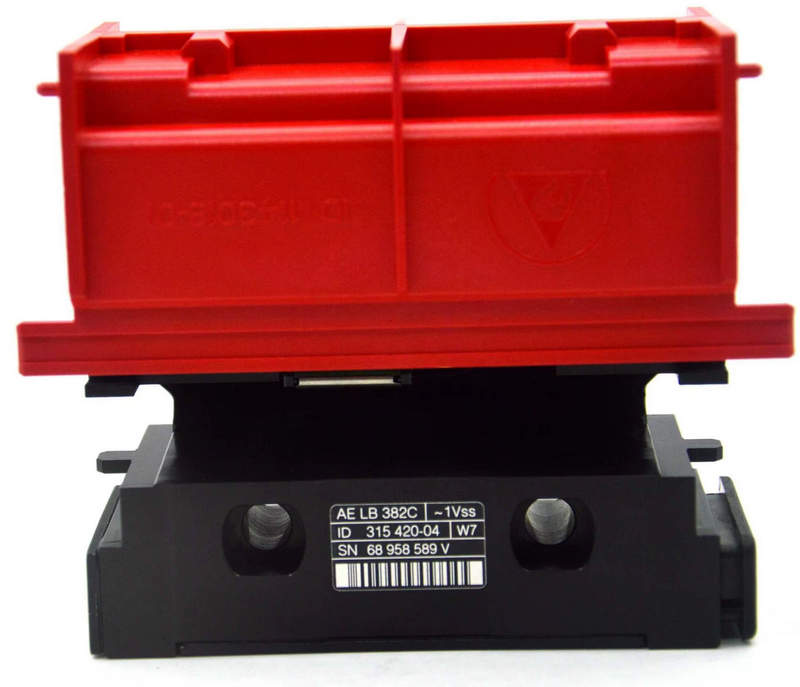

Считывающая головка HEIDENHAIN AE LB 382C с идентификационным номером 315 420-04 представляет собой ключевой компонент систем высокоточной линейной обратной связи, применяемой в станкостроении, измерительных установках и автоматизированных производственных линиях. Данная головка разработана для работы в составе линейных оптических измерительных систем серии LB 382C от HEIDENHAIN — компании, которая по праву считается одним из мировых лидеров в области позиционирующей электроники.

Технические характеристики

Считывающая головка AE LB 382C ID 315 420-04 отличается следующими ключевыми параметрами, которые позволяют обеспечить высокоточную работу в составе линейных измерительных систем:

• Тип сигнала на выходе: аналоговый синусоидальный сигнал с амплитудой 1 Vpp (пик-пик);
• Оптический принцип считывания: работает на основе интерференционного метода со считыванием стеклянной шкалы;
• Разрешение: до 0,001 мм с возможностью масштабирования при использовании соответствующего интерполятора;

• Интерфейс подключения: типичный для устройств HEIDENHAIN — 14-контактный круглый разъём (с поддержкой экранированной пары);
• Электропитание: номинальное напряжение питания — 5 В ±5 %, потребляемый ток — не более 150 мА;
• Рабочая температура: от 0 до +50 C;
• Температура хранения: от –20 до +70 C;
• Степень защиты корпуса: IP40 — головка защищена от твердых частиц >1 мм, но не имеет защиты от влаги;
• Материал корпуса: анодированный алюминий;
• Габариты: компактный корпус облегчает интеграцию в ограниченные монтажные зоны.

Эти параметры делают считывающую головку подходящей для установки в чувствительных к вибрациям и точности зонах, где минимальные погрешности могут критически повлиять на итоговую работу оборудования.

Принцип работы

Основу работы головки составляет интерференционная оптическая схема: свет от встроенного источника проходит через прецизионную шкалу, отражается от отражающего элемента (обычно стеклянной линейки) и возвращается к фотодетекторам. Благодаря конструкции с дифракционной решеткой, считывание осуществляется по интерференционному принципу, обеспечивая:

• стабильно высокую точность считывания перемещения;
• минимальное влияние загрязнений, вибраций и температурных колебаний на измерительный сигнал;
• отсутствие механического контакта между головкой и шкалой, что исключает износ.

Сигнал преобразуется в аналоговую синусоиду и передаётся в систему ЧПУ, координатный преобразователь или позиционирующий контроллер.

Режимы работы

Считывающая головка может использоваться в нескольких режимах, адаптированных под задачи конкретной системы:

• Непрерывное позиционирование — для систем ЧПУ и перемещающихся суппортов станков;
• Инкрементальное измерение — передача сигнала об относительном перемещении с заданным шагом;
• Абсолютная нулевая установка — фиксация точки отсчёта вручную или по метке;
• Высокоскоростная съёмка данных — при установке на оси с быстрой динамикой (в сочетании с интерполяторами типа EXE);
• Диагностический режим — возможно подключение к контроллеру HEIDENHAIN PWT или другим устройствам тестирования.

Каждый режим оптимизирует работу считывающей головки в зависимости от задач: будь то медленное и точное позиционирование или быстрое считывание перемещения без потери разрешения.

Особенности конструкции

Головка разработана с учетом требований промышленных сред, где важна механическая прочность, виброустойчивость и точность. Основные особенности конструкции:

• Линзовая система с фокусировкой — снижает потери оптического сигнала;
• Термокомпенсированные компоненты — для стабильной работы при изменениях температуры;
• Съемный кронштейн крепления — позволяет быструю замену головки без демонтажа всей системы;
• Усиленный кабель с экранировкой — защита от ЭМП и наводок;
• Механическая компенсация зазоров — обеспечивает устойчивость сигнала даже при небольших вибрациях;
• Совместимость с несколькими типами шкал — допускает установку на линейки длиной от 140 мм до 3040 мм.

Каждая деталь продумана таким образом, чтобы обеспечивать устойчивую и точную работу на протяжении всего срока службы.

Области применения

Считывающая головка HEIDENHAIN AE LB 382C ID 315 420-04 применяется в оборудовании, где критически важна точная обратная связь и абсолютная синхронность с управляющей системой. Примеры таких применений:

• Станки с ЧПУ: токарные, фрезерные, координатно-расточные;
• Измерительные машины: оптико-механические КИМы, калибровочные стенды;
• Лазерные резаки и гравёры: для контроля позиционирования осей;
• Медицинское оборудование: прецизионные позиционеры в КТ-установках или микротомах;
• Роботизированные системы: для контроля линейных перемещений рабочих платформ;
• Научные лаборатории: в приборах интерферометрии и спектроскопии.

Благодаря высокой точности и устойчивости к внешним воздействиям, головка применяется даже в тех сферах, где допуск в пределах микронов имеет решающее значение.

Таким образом, считывающая головка HEIDENHAIN AE LB 382C ID 315 420-04 — это высокотехнологичный оптический сенсор, обеспечивающий точную передачу данных о линейном перемещении в автоматизированных системах. Благодаря оптической точности, устойчивости к внешним факторам, а также гибким режимам работы, головка становится надёжным элементом высокоточной измерительной системы.
