Промышленная точность измерения температуры: Emerson Rosemount 0065-N-2-0-N0000-N-0405-IM

В сложных условиях промышленного производства особенно важно обеспечить стабильное и точное измерение температуры. Термопреобразователь сопротивления Emerson Rosemount с кодом 0065-N-2-0-N0000-N-0405-IM — это проверенное решение, способное обеспечить высокую точность, надежность и совместимость с современными системами автоматизации. Устройство относится к линейке высококлассных термопреобразователей сопротивления, оптимизированных под условия критически важных процессов.

Общие сведения и тип конструкции

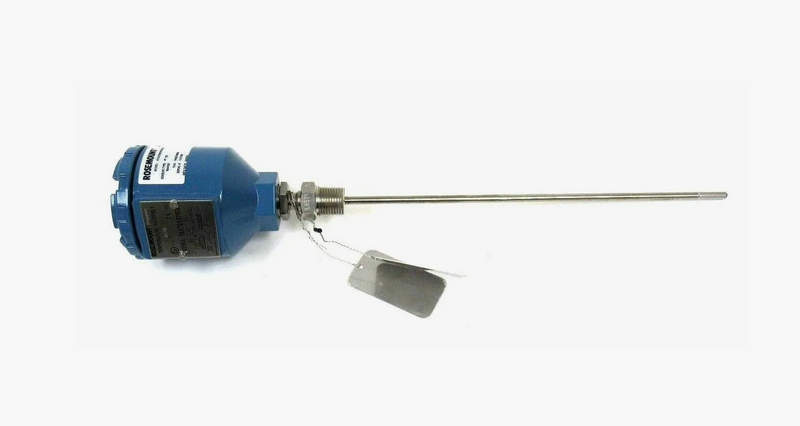

Эта модель представляет собой промышленный термопреобразователь сопротивления (ТПС), основанный на принципе измерения изменения электрического сопротивления металла в зависимости от температуры. В данной конфигурации используется стандартный платиновый датчик сопротивления Pt100, соответствующий классу точности A или B по стандарту IEC 60751, в зависимости от исполнения. Конструктивно модель оснащена прямым чувствительным элементом, вмонтированным в защитную гильзу с фиксированной длиной 405 мм. Установка выполняется с помощью стандартного технологического подключения с наружной резьбой (чаще всего G1⁄2", но может варьироваться в зависимости от исполнения), без термогильзы — либо с возможностью её интеграции.

Технические характеристики

Ниже перечислены основные параметры модели Emerson Rosemount 0065-N-2-0-N0000-N-0405-IM, определяющие её пригодность для промышленных задач:

• Тип датчика: сопротивление, Pt100 (одинарный);
• Диапазон измерения температуры: от –50 до +200 C (расширенные исполнения допускают до +400 C);
• Класс точности: A (±0,15 C при 0 C) либо B (±0,3 C при 0 C), в зависимости от конфигурации;
• Материал защитной оболочки: нержавеющая сталь AISI 316L;
• Длина монтажной части: 405 мм;
• Диаметр зонда: 6 мм либо 8 мм;
• Тип подключения: проводной, через клеммную головку IP65 (или гермоввод для кабеля);
• Выходной сигнал: пассивный сопротивления — для подключения к преобразователям, контроллерам и регуляторам;
• Изоляция между проводниками: ≥100 МОм при 500 В;
• Сопротивление проводов: ≤0,4 Ом на плечо при 20 C.

Конструкция и материалы

Конструкция термопреобразователя обеспечивает высокую механическую прочность, устойчивость к вибрациям и агрессивным средам. Ниже представлены основные конструктивные особенности:

• Корпус и гильза: выполнены из коррозионностойкой нержавеющей стали марки 316L, устойчивой к воздействию кислот, щелочей и водяного пара;
• Чувствительный элемент: платиновый сенсор Pt100 с тонкопленочной структурой, герметично зафиксирован в зоне чувствительного наконечника;
• Изоляция и защита: внутренние токопроводящие элементы заизолированы термостойкими компаундами или керамическими вкладышами;
• Головка подключения: алюминиевая либо пластиковая, с защитой от пыли и влаги (IP65); может комплектоваться модулем преобразователя 4–20 мА (опционально);
• Тип ввода кабеля: стандартный гермоввод M20×1.5 либо PG13.5.

Принцип действия

Принцип работы Emerson Rosemount 0065-N-2-0-N0000-N-0405-IM основан на физическом свойстве металлов изменять свое сопротивление при изменении температуры. Ниже пошагово описан процесс:

• Температурное воздействие на чувствительный элемент: платиновый сенсор Pt100 изменяет своё сопротивление в зависимости от температуры окружающей среды;
• Измерение сопротивления: данные передаются в измерительный прибор или преобразователь сигнала;
• Преобразование сопротивления в температуру: система управления (например, ПЛК или цифровой регистратор) рассчитывает точное значение температуры по заданной калибровочной кривой;
• Интеграция в систему: результат используется для визуализации, анализа и управления технологическим процессом.

Режимы эксплуатации

Устройство адаптировано под разнообразные условия эксплуатации. Рассмотрим типовые режимы работы:

• Статическая установка в трубопроводах: без механических воздействий и с постоянной температурной нагрузкой;
• Процессы с колебаниями температуры: например, в химических реакторах или установках с контролем перегрева;
• Использование в условиях вибраций: допустимы умеренные вибрационные нагрузки при соблюдении монтажных рекомендаций;
• Работа в агрессивной среде: возможна при использовании термогильзы из титана или специальных сплавов (доступно на заказ).

Области применения

Модель 0065-N-2-0-N0000-N-0405-IM применяется в широком спектре отраслей, где требуется точный и стабильный температурный контроль:

• Нефтехимия и газопереработка: контроль технологических трубопроводов, резервуаров, колонн;
• Металлургия и энергетика: измерение температуры воды, пара, газа, масел;
• Пищевая промышленность: контроль температурных режимов в варочных котлах и пастеризаторах;
• Фармацевтика: поддержание стабильной температуры в стерильных зонах;
• Водоподготовка: контроль нагрева теплоносителей в котельных и бойлерах.

Почему стоит выбрать Emerson Rosemount?

Компания Emerson и бренд Rosemount заслужили доверие во всем мире как поставщики прецизионных промышленных датчиков. Основные преимущества выбора данной модели:

• Высокая точность и стабильность показаний;
• Совместимость с большинством промышленных преобразователей и систем автоматизации;

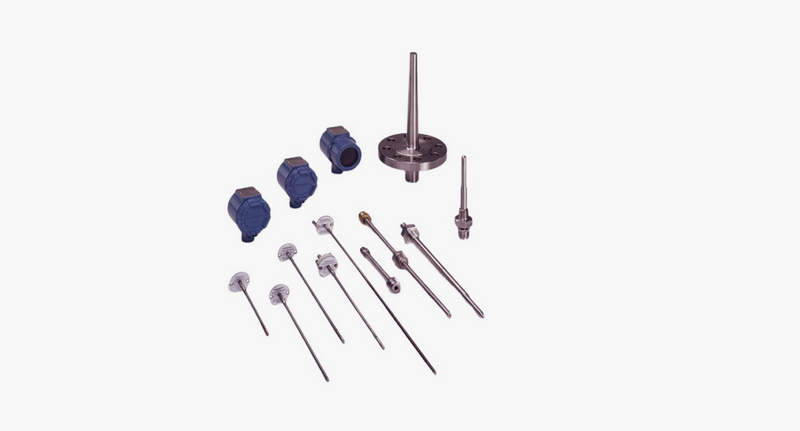

• Широкий выбор исполнений под различные среды и задачи;
• Механическая прочность и устойчивость к агрессивным условиям;
• Поддержка калибровки и метрологической поверки;
• Унификация с другими решениями Emerson для комплексного внедрения.

Таким образом, термопреобразователь сопротивления Emerson Rosemount 0065-N-2-0-N0000-N-0405-IM — это надежное, точное и долговечное решение для промышленных задач контроля температуры. Благодаря прочной конструкции, высокой точности и широкой совместимости с системами автоматизации, он находит применение в самых различных отраслях.
