Стабильные данные в автоматизации с Emerson Rosemount 644H-A-IM-J5-C1-G1-HR7-BR6

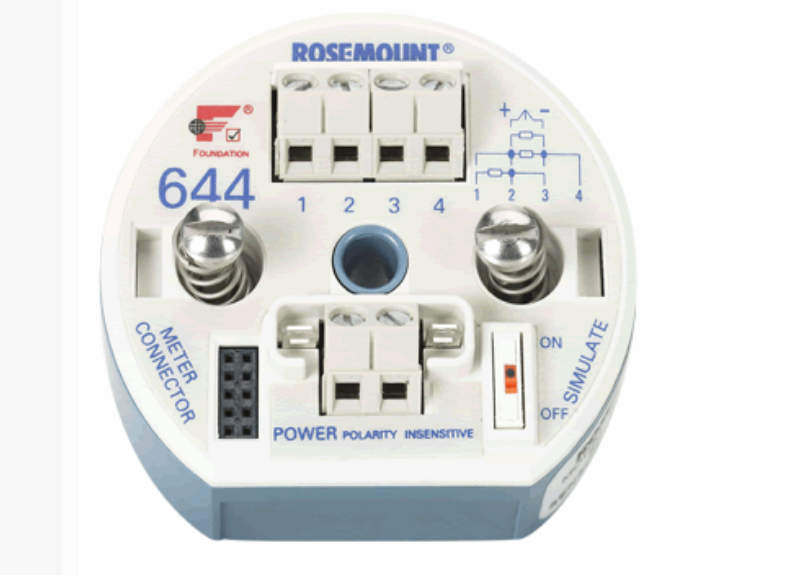

Термопреобразователь Emerson Rosemount 644H-A-IM-J5-C1-G1-HR7-BR6 представляет собой высокоточный прибор для измерения температуры в промышленных условиях. Он применяется в технологических процессах, где требуется устойчивость к агрессивным средам, высокая точность преобразования сигнала и возможность работы в широком диапазоне температур. Особенно актуален он для нефтегазовой отрасли, химической промышленности, энергетики, металлургии, а также на объектах с требованиями по безопасности (SIL), где важна точность, стабильность и надёжность измерений.

Технические характеристики

Ниже представлены основные технические параметры, определяющие функциональность устройства:

• Тип корпуса: головка монтажная (head-mount), обозначается индексом «H» – установка непосредственно в термоголовку с соединением через стандарт DIN;
• Интерфейс связи: протокол HART (в варианте HR7), позволяющий не только передавать измеренные значения температуры, но и выполнять диагностику, настройку и калибровку прибора дистанционно;
• Диапазон входных сигналов: Термосопротивления: Pt100, Pt200, Pt500, Pt1000; Термопары: типы J, K, T, E, R, S, B, N; Унифицированный аналоговый вход (модели с универсальным входом поддерживают также сопротивления и милливольты);
• Диапазон выходных сигналов: 4–20 мА с наложенным цифровым сигналом HART;
• Питание: 12–42,4 В постоянного тока (типично 24 В);
• Погрешность: ±0,1 C или ±0,04 % от диапазона (в зависимости от датчика и конфигурации);
• Температурный диапазон эксплуатации: от –50 до +85 C;
• Температурный диапазон измерения: зависит от используемого сенсора, например: Pt100: от –200 до +850 C; термопара типа K: от –200 до +1372 C; тип J: от –210 до +760 C;
• Гальваническая изоляция: между входом и выходом – до 500 В постоянного тока;
• Сертификация: SIL 2/3 (в зависимости от конфигурации и применения); ATEX, IECEx, FM, CSA — взрывозащищённые исполнения (при использовании соответствующих корпусов); соответствие RoHS, REACH, NAMUR NE 43.

Конструкция и исполнение

Особенности конструкции прибора позволяют использовать его в самых жёстких производственных условиях:

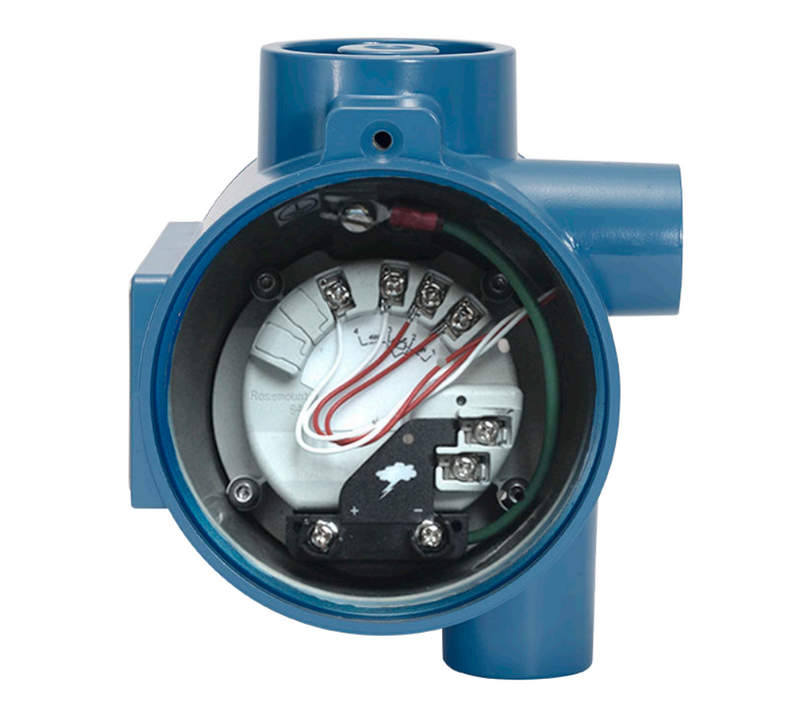

• Корпус: защищён от пыли, влаги и вибраций; устанавливается внутрь термоголовки, обеспечивая компактное размещение и минимизацию внешних соединений;
• Разъёмы и монтаж: монтаж на DIN-шине в головке; винтовые клеммы для надёжного подключения проводов от сенсора и внешнего питания;
• Дисплей (опционально в некоторых конфигурациях): цифровой, настраиваемый, для локального отображения температуры и диагностики;

Режимы работы и принципы действия

Основу функционирования термопреобразователя составляет преобразование сигнала от первичного измерительного элемента в стандартизированный токовый сигнал 4–20 мА. Основные режимы работы включают:

• Непрерывное измерение температуры: устройство регулярно считывает показания с подключённого датчика и передаёт их по аналоговому выходу;
• Диагностический режим: через HART-интерфейс можно проверить состояние сенсора, рассчитать сопротивление цепи, обнаружить обрыв или короткое замыкание;
• Режим HART-коммуникации: позволяет: задавать диапазоны преобразования (LRV и URV); переключать тип входа; калибровать устройство без физического доступа; считывать данные архивов, если активирована соответствующая функция;
• Аварийные состояния: при выходе температуры за допустимые пределы, неисправности сенсора или внутренних цепей, прибор выводит аварийный сигнал (выше 21 мА или ниже 3,6 мА, в зависимости от конфигурации NAMUR NE43);
• Фильтрация и стабилизация сигнала: встроенные алгоритмы устраняют шумы и пики, что особенно важно для нестабильных сред.

Области применения

Модель широко применяется в системах технологического контроля температуры, включая:

• Химическая и нефтехимическая промышленность: контроль температур реакций; отслеживание параметров при ректификации и крекинге;
• Нефтегазовый сектор: буровые установки, переработка, хранение и транспортировка; измерение температуры в трубопроводах и резервуарах;
• Энергетика: турбинное оборудование; котлы и теплообменные контуры;
• Металлургия: печи и термообработка;
• Фармацевтика и пищевая промышленность (в соответствующих санитарных исполнениях).

Преимущества использования

При выборе термопреобразователя Emerson Rosemount 644H-A-IM-J5-C1-G1-HR7-BR6 заказчики получают ряд ощутимых преимуществ:

• Высокая точность и стабильность на протяжении всего срока эксплуатации;
• Совместимость с большинством стандартных сенсоров без необходимости замены оборудования;
• Гибкость конфигурирования: возможность настроить прибор под конкретную задачу;
• Удалённая диагностика и настройка, включая поддержку систем AMS и Foundation Fieldbus;
• Компактность и простота монтажа в стандартные головки;
• Расширенный температурный диапазон, позволяющий использовать преобразователь в экстремальных условиях;
• Соответствие международным стандартам и требованиям по безопасности;
• Снижение затрат на обслуживание, благодаря самодиагностике и долговечности.

Таким образом, термопреобразователь Emerson Rosemount 644H-A-IM-J5-C1-G1-HR7-BR6 — это надёжное решение для промышленного температурного мониторинга, сочетающее в себе точность, устойчивость к помехам, удобство интеграции и расширенные диагностические возможности. Его универсальность, высокая степень адаптируемости и соответствие современным стандартам делают его оптимальным выбором для ответственных участков автоматизированных технологических процессов.
