Механическая точность компонентов — преимущества ZCE28 и ZCE21

Для систем автоматизации, где требуется точное и повторяемое срабатывание конечных выключателей при воздействии на подвижные механизмы, оптимальным решением является применение концевых выключателей с модульными приводными головками. Одной из таких модификаций выступает термопластиковый роликовый плунжер, состоящий из элементов Schneider Electric ZCE28 (головка) и ZCE21 (корпус выключателя).

Конструкция и модульный принцип сборки

Модель построена на основе стандартной линейки XCK-M от Schneider Electric. Она допускает модульную комбинацию трех частей:

• приводная головка — ZCE28 (роликовый плунжер);
• корпус переключателя — ZCE21 (пластиковый, с механизмом фиксации);
• разъемный блок контактов (может быть встроен в ZCE21 или дополнительно устанавливаемый, в зависимости от комплектации).

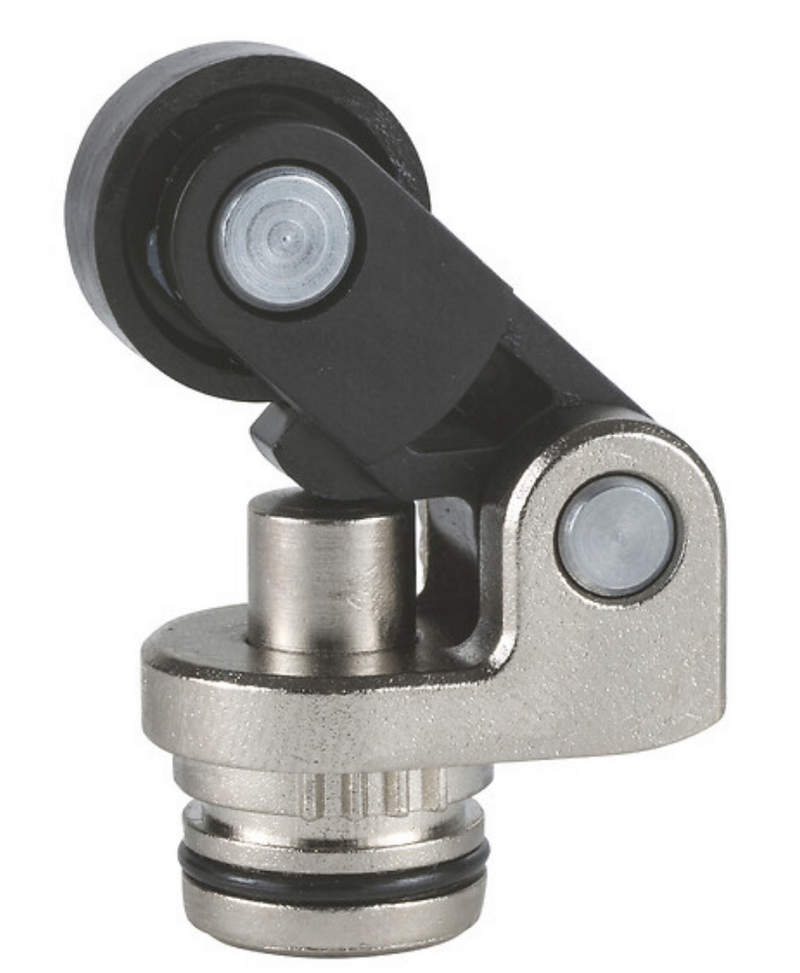

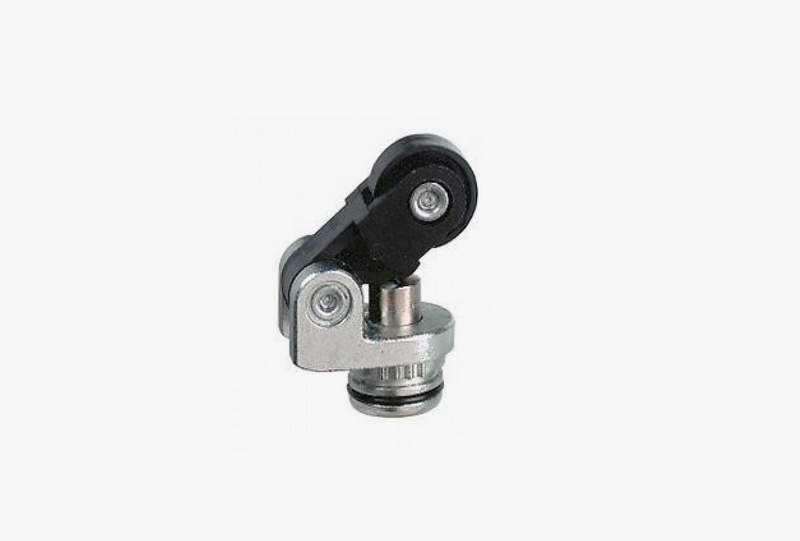

Привод ZCE28 представляет собой прямолинейный толкатель с закреплённым на нём роликом, установленным под углом 90 к оси перемещения. Такая конструкция обеспечивает плавное срабатывание от бокового воздействия на ролик.

Корпус ZCE21 выполнен из термопластика, оснащён фиксирующим механизмом кулачкового типа, допускает установку одной или двух контактных групп (нормально-открытых и нормально-закрытых). Контактные группы работают по принципу щелчкового переключения, гарантируя быстрое переключение даже при медленном нажатии.

Основные технические характеристики

Далее приведем ключевые параметры, определяющие техническую пригодность модели для промышленных задач:

• Материал головки ZCE28: армированный термопластик; стойкий к механическим нагрузкам, маслам и воздействию пыли;
• Материал корпуса ZCE21: термопластик, класс защиты IP66 (по данным производителя);
• Тип привода: роликовый плунжер, пружинный возврат в исходное положение;

• Направление действия: прямолинейное или угловое, за счёт ролика;
• Диаметр ролика: около 18–20 мм (в зависимости от версии);
• Механическая долговечность: свыше 10 000 000 циклов;
• Электрическая износостойкость: до 5 000 000 операций (при номинальной нагрузке);
• Максимальное перемещение привода: ~20 мм (общий ход), включая дифференциальный;
• Температурный диапазон эксплуатации: от –25 C до +70 C;
• Степень защиты: IP66 / IP67 — при условии герметичной установки;
• Масса сборки ZCE28+ZCE21: около 100–120 г.

Принцип действия и режимы работы

Принцип действия основан на механическом воздействии на ролик, соединённый с внутренним толкателем, который в свою очередь активирует кулачковый механизм переключателя. Контакты внутри корпуса переключаются мгновенно при достижении определённого усилия. Допустимые режимы работы:

• Импульсный — кратковременное воздействие на привод, возвращение в исходное положение происходит за счёт возвратной пружины;
• Непрерывный — длительное удержание плунжера в нажатом состоянии (влияет на ресурс, но допустимо);
• Циклический — многократное повторение срабатываний с различными интервалами, как в конвейерных системах;
• Боковое скольжение — при воздействии на ролик под углом (за счёт ролика снижается износ);

Благодаря щелчковому механизму обеспечивается однозначность переключения контактов, что исключает зависания и ложные сигналы.

Области применения

Устройство находит применение в следующих системах:

• Автоматизированные конвейеры — для отслеживания положения изделий или тележек;
• Станки с ЧПУ и промышленное оборудование — в качестве ограничителя крайних положений;
• Подъёмно-транспортные механизмы — для определения конечного положения стрелы, крана, платформы;
• Робототехника — как датчик касания;
• Системы безопасности — для фиксации открытых кожухов и дверей;
• Пищевое и фармацевтическое оборудование — благодаря устойчивости к агрессивным средам;

Преимущества использования модели ZCE28 + ZCE21

Ниже представлены ключевые сильные стороны данной модели:

• Высокая износостойкость при многомиллионных циклах;
• Лёгкая замена головки без демонтажа корпуса;
• Возможность адаптации под конкретную задачу за счёт модульности;
• Совместимость с блоками контактов разных типов (1НО, 1НЗ, комбинированные);
• Защита от пыли, влаги, масел и механических повреждений;
• Надёжная фиксация в закрытом корпусе;
• Роликовый механизм снижает трение и продлевает срок службы;
• Доступность в поставке и замене — входит в стандартную линейку Schneider;

В целом, комбинация роликовой головки ZCE28 и корпуса ZCE21 от Schneider Electric представляет собой надёжное, долговечное и универсальное решение для широкого круга задач в промышленной автоматизации. За счёт модульности, простоты замены компонентов и высокой повторяемости характеристик данное изделие подходит как для массовых серий, так и для единичных автоматизированных систем, обеспечивая стабильную работу в самых разных условиях.
