Промышленная автоматизация без отклонений температуры с Rosemount 0065D22Z0130Y0160G20A2IMV11QG

Термопреобразователь сопротивления (ТПС) с маркировкой 0065D22Z0130Y0160G20A2IMV11QG от Rosemount представляет собой высокоточный промышленный измерительный элемент, предназначенный для длительного использования в технологических установках различного назначения. Подобные устройства находят применение на предприятиях химической, нефтегазовой, пищевой, энергетической и металлургической отраслей — везде, где требуется надежный контроль температуры в реальном времени.

Технические характеристики

ТПС Rosemount 0065D22Z0130Y0160G20A2IMV11QG имеет следующую кодовую маркировку:

• 0065 — длина монтажной вставки 65 мм;
• D22 — тип погружной части с защитной арматурой диаметром 22 мм;
• Z0130 — общая длина зонда 130 мм;
• Y0160 — длина монтажного штуцера 160 мм;
• G20 — материал защитной арматуры (например, нержавеющая сталь марки AISI 316L);
• A2 — тип чувствительного элемента: двухпроводной платиновый термометр сопротивления Pt100;
• IMV11 — встраиваемый преобразователь сигнала с HART-протоколом, выходной токовый сигнал 4–20 мА;
• QG — крепеж и уплотнение: например, байонетный зажим с резьбовым кольцом.

Подобная расшифровка позволяет инженерам быстро понять специфику датчика и его применимость в конкретных условиях.

Конструкция и исполнение

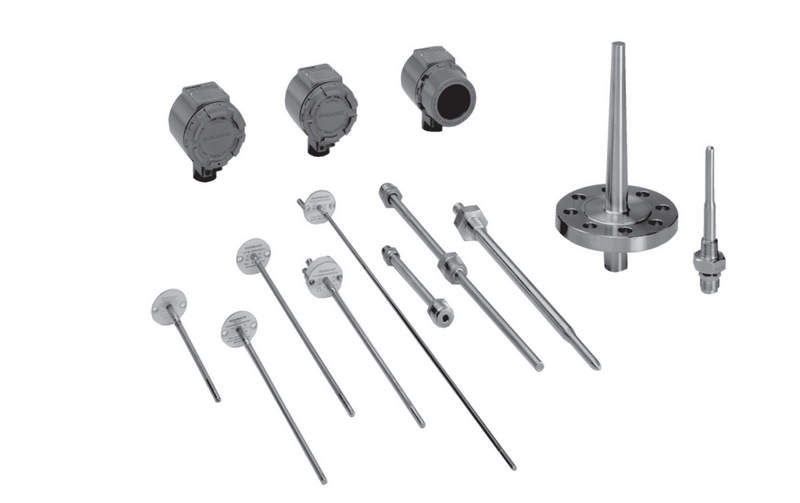

ТПС Rosemount 0065D22Z0130Y0160G20A2IMV11QG представляет собой прочную и герметичную сборку, включающую:

• Чувствительный элемент (Pt100) в корпусе из нержавеющей стали;
• Защитную гильзу (термокарман), защищающую зонд от агрессивной среды;
• Головку подключения с крышкой, защищающей электронные компоненты от пыли и влаги;
• Встроенный преобразователь с цифровой коррекцией сигнала;
• Байонетное или резьбовое присоединение для быстрой установки и демонтажа;
• Уплотнительные элементы (например, прокладки из фторкаучука или графита).

Корпус, как правило, имеет степень защиты IP65 или выше, обеспечивая надежность эксплуатации в условиях повышенной влажности, запыленности и вибраций.

Принцип действия

Основной принцип работы основан на изменении электрического сопротивления чувствительного элемента при изменении температуры. В случае Pt100 характеристика строго линейна: при 0 C сопротивление составляет 100 Ом, а при 100 C — 138,5 Ом. Дальнейшая обработка сигнала происходит следующим образом:

• Считывание сопротивления: чувствительный элемент фиксирует изменение температуры окружающей среды;
• Преобразование сигнала: аналоговый сигнал сопротивления подается на встроенный преобразователь;
• Калибровка и коррекция: преобразователь проводит температурную коррекцию, компенсацию линий и фильтрацию помех;
• Выходной сигнал: на выходе формируется токовый сигнал 4–20 мА, соответствующий заданному диапазону температур.

Такое решение обеспечивает высокую точность измерений (до ±0,1 C), быструю реакцию на изменения температуры и устойчивость к электромагнитным наводкам.

Режимы работы и варианты настройки

ТПС Rosemount может работать в разных режимах, в зависимости от конфигурации:

• Одиночный канал: измерение температуры по одному элементу;
• Двойной канал: сравнение значений с двух сенсоров для повышения точности и надежности;
• Диагностический режим: контроль исправности чувствительного элемента, проверка на обрыв/короткое замыкание;
• Расширенный режим HART: передача диагностических и сервисных параметров в АСУ ТП.

Дополнительно можно задать диапазон измерений, фильтрацию сигнала, выходные пороги тревог, временные задержки и другие параметры через HART-протокол или с помощью портативного конфигуратора.

Области применения

ТПС 0065D22Z0130Y0160G20A2IMV11QG универсален и находит применение в следующих сферах:

• Нефтехимия: контроль температуры сырья и продуктов в трубопроводах, реакторах, резервуарах;
• Энергетика: мониторинг тепловых процессов в котлах, турбинах, теплообменниках;
• Пищевая промышленность: измерение температуры при пастеризации, стерилизации, термической обработке;
• Водоснабжение и ЖКХ: контроль температур в системах отопления и горячего водоснабжения;
• Металлургия: термоконтроль при выплавке, термообработке и прокатке металлов;
• Автоматизированные системы управления (АСУ): встроенные модули мониторинга в SCADA-системах и ПЛК-контроллерах.

Такая гибкость достигается благодаря широкой номенклатуре типоразмеров, резьб, материалов и встроенной электроники.

Преимущества использования

Термопреобразователь Rosemount выделяется рядом существенных преимуществ:

• Высокая точность и стабильность показаний;
• Адаптивная электроника с самодиагностикой;
• Защита от вибраций, пыли, влаги и агрессивных сред;
• Простота настройки и интеграции в АСУ ТП;
• Устойчивость к внешним электромагнитным воздействиям;
• Длительный срок службы и высокая ремонтопригодность;
• Соответствие международным стандартам (ATEX, IECEx, SIL и др.).

Эти характеристики делают данный датчик надежным решением для критически важных участков технологического процесса.

Таким образом, термопреобразователь сопротивления Rosemount 0065D22Z0130Y0160G20A2IMV11QG — это надежное и точное средство измерения температуры в промышленности. Устройство сочетает прочную конструкцию, гибкие настройки, высокую точность и простоту обслуживания. Благодаря продуманной архитектуре, поддержке цифровых протоколов и широкому диапазону применений этот термопреобразователь подходит для решения задач любой сложности.
