Точный контроль температуры в производстве: Emerson Rosemount 0065-D-0-3-D-0035-D0320-D22-I1-G1-Q8-XA

Термопреобразователи сопротивления серии Rosemount 0065 от Emerson представляют собой передовое решение для точного измерения температуры в промышленных условиях. Конкретная модель с артикулом 0065-D-0-3-D-0035-D0320-D22-I1-G1-Q8-XA спроектирована для эксплуатации в жестких условиях, где требуются высокая точность, надёжность и длительный срок службы. Устройство интегрирует в себе современные технологии температурного мониторинга, что делает его эффективным компонентом АСУ ТП и других систем контроля технологических процессов.

Технические характеристики

Основные технические характеристики термопреобразователя включают в себя:

• Тип датчика — платиновый сопротивляющийся элемент (Pt100), с четырёхпроводным подключением;
• Диапазон измерения температуры — от −50 до +320 C, оптимально подходит для большинства технологических процессов;
• Класс допуска по IEC 60751 — A (высокая точность);
• Материал защитной арматуры — нержавеющая сталь AISI 316L;
• Диаметр погружной части — 6 мм;
• Длина погружения (insertion length) — 35 мм;
• Общая длина зонда — 320 мм;
• Процессное подключение — резьба G1/2'' BSP (D22);
• Выходной сигнал — 4...20 мА с протоколом HART (интеграция в цифровые сети);
• Калибровка — двухточечная с заводской поверкой;
• Температура окружающей среды — от −40 до +85 C;
• Класс защиты — IP67;
• Сертификация по взрывозащите — XA (ATEX / IECEx: Ex ia IIC T4...T6 Ga/Gb);
• Присоединение к корпусу — стандартная головка типа Form B с кабельным вводом M20x1.5.

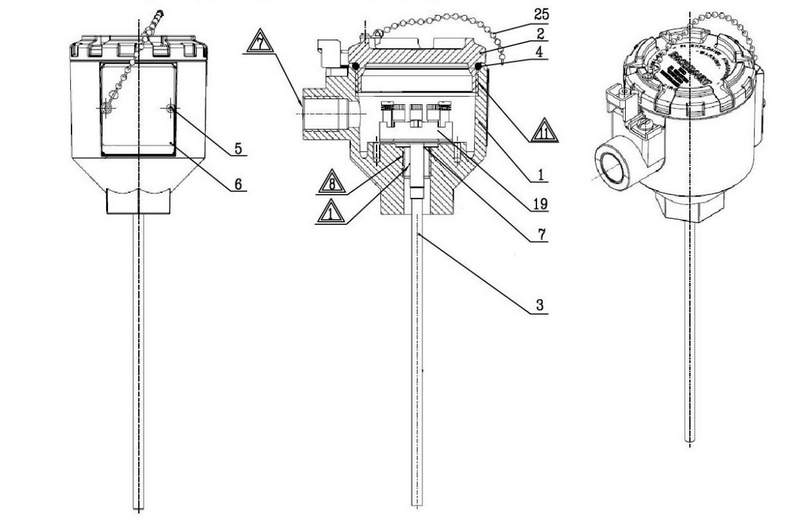

Конструктивные особенности

Термопреобразователь данной модели имеет моноблочную конструкцию, объединяющую чувствительный элемент, защитную арматуру и встроенный преобразователь сигнала. Ниже перечислены ключевые конструктивные особенности, определяющие эксплуатационные преимущества:

• Головка типа Form B обеспечивает совместимость с большинством промышленных корпусов и позволяет разместить встроенный преобразователь;
• Погружная часть выполнена из нержавеющей стали AISI 316L, что гарантирует устойчивость к агрессивным средам — кислотам, щелочам, влажности;
• Уплотнение с резьбой G1/2'' BSP обеспечивает надёжное соединение с технологическим оборудованием, предотвращает утечку среды;
• Цифровой преобразователь с HART-интерфейсом встроен в головку, что упрощает калибровку, удалённую диагностику и мониторинг состояния;
• Дополнительная маркировка и защита от подделок — гравировка серийного номера, заводская пломба, сертификат соответствия.

Принцип работы

Работа прибора основана на принципе зависимости сопротивления платины от температуры. Чувствительный элемент Pt100 демонстрирует линейное изменение сопротивления в заданном температурном диапазоне. Преобразователь, встроенный в головку термопары, осуществляет следующие операции:

• Измеряет сопротивление элемента с помощью мостовой схемы;
• Преобразует его в аналоговый токовый сигнал 4...20 мА, пропорциональный температуре;
• Обеспечивает HART-связь для передачи конфигурационных и диагностических данных.

Такой принцип работы позволяет добиться высокой точности измерений даже на больших расстояниях, а также легко интегрироваться в системы автоматизации, где аналоговый токовый сигнал остаётся стандартом де-факто.

Режимы эксплуатации

Модель 0065-D-0-3-D-0035-D0320-D22-I1-G1-Q8-XA ориентирована на длительную работу без потери точности. Устройство поддерживает следующие режимы эксплуатации:

• Нормальный режим — в температурном диапазоне от −50 до +320 C, при стандартном давлении и влажности;
• Экстремальный режим — при кратковременных температурных перегрузках (до +400 C), при условии корректного монтажа;
• Режим взрывобезопасной эксплуатации — в зонах 0, 1 и 2 согласно ATEX / IECEx, при наличии соответствующей электрической схемы и питания;
• Диагностический режим — через HART-интерфейс возможен мониторинг температуры, сбойных сигналов, линейных сдвигов и др.

Применение в промышленности

Термопреобразователь сопротивления Emerson Rosemount 0065 данной комплектации нашёл широкое применение в следующих отраслях:

• Нефтехимия и газовая промышленность — мониторинг температур трубопроводов, реакторов, резервуаров с воспламеняющимися жидкостями;
• Энергетика и теплоэнергетика — контроль температуры теплоносителей, паровых линий, котлов;
• Пищевая промышленность — применение в стерильных условиях (в комплекте с соответствующими гильзами);
• Машиностроение и металлургия — измерение температуры масла, металлов, теплоносителей в производственных линиях;
• Автоматизация зданий — в системах вентиляции и климат-контроля высокой точности.

Таким образом, термопреобразователь сопротивления Emerson Rosemount 0065-D-0-3-D-0035-D0320-D22-I1-G1-Q8-XA — это надёжный и высокоточный инструмент для измерения температуры в промышленности. Его технические параметры, прочная конструкция и поддержка современных протоколов делают его универсальным решением для различных отраслей. Такой прибор — это вклад в стабильность технологических процессов и безопасность оборудования.
