Промышленный контроль температуры без остановок: термопреобразователь сопротивления 0065-N-3-6-J-0080-N-0540-A1-IMV10

Термопреобразователь сопротивления с обозначением 0065-N-3-6-J-0080-N-0540-A1-IМV10 — это датчик температуры, предназначенный для точного и стабильного измерения в широком диапазоне промышленных процессов. Основой работы устройства является физический эффект изменения электрического сопротивления металлов при изменении температуры. В конструкции термопреобразователя используется чувствительный элемент сопротивления типа Pt100 (или другой, в зависимости от исполнения), выполненный по международным стандартам, что обеспечивает стабильные характеристики на протяжении длительного срока эксплуатации. При повышении температуры сопротивление чувствительного элемента увеличивается линейно, что позволяет легко интерпретировать сигнал измерения с помощью соответствующей измерительной схемы. В цепях автоматизации обычно используется 3- или 4-проводная схема подключения, обеспечивающая компенсацию влияния длины проводов и повышение точности измерений.

Конструктивные особенности и исполнение

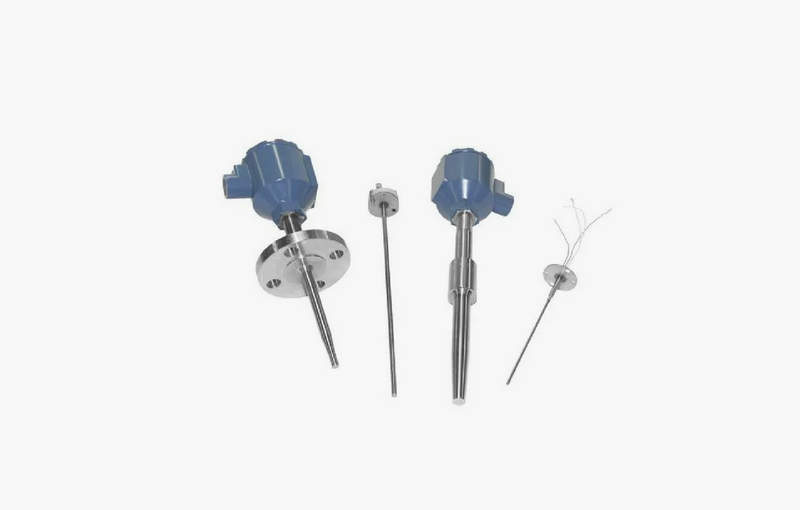

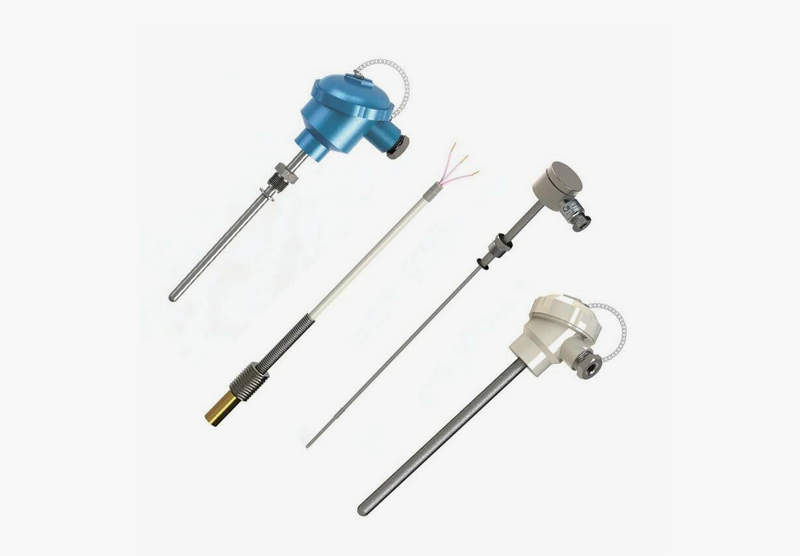

Устройство 0065-N-3-6-J-0080-N-0540-A1-IМV10 отличается прочной механической конструкцией, рассчитанной на работу в сложных условиях эксплуатации. Основные элементы конструкции включают:

• защитную арматуру (гильзу) из нержавеющей стали;
• головку подключения с клеммной коробкой;
• чувствительный элемент (Pt100, Pt1000 или аналогичный);
• соединительную резьбу (стандартно М20×1,5, G1/2", G3/8" и др.);
• байонетное либо резьбовое присоединение;
• кабельный ввод или разъём под ответную часть.

Материал гильзы и диаметр выбираются в зависимости от условий процесса. Например, нержавеющая сталь AISI 316L обеспечивает высокую коррозионную стойкость, а диаметр 6 мм обеспечивает быстрый отклик за счёт малого теплового сопротивления. Длина погружной части может составлять 80, 100, 160 мм и более, в зависимости от исполнения.

Основные технические характеристики

Для более детального понимания возможностей термопреобразователя ниже представлены его основные параметры:

• тип чувствительного элемента: Pt100 (100 Ом при 0 C);
• класс точности: А или В по IEC 60751;
• температурный диапазон измерений: от −50 до +540 C;

• рабочее давление в зоне измерения: до 25 бар (в зависимости от гильзы);
• длина монтажной части (L): 80 мм;
• диаметр защитной гильзы: 6 мм;
• материал гильзы: нержавеющая сталь 1.4571 или 1.4404;
• соединение с технологическим процессом: резьбовое/байонетное;
• исполнение головки: алюминиевая, с классом защиты IP65;
• электрическое подключение: 3- или 4-проводная схема;
• выходной сигнал: сопротивление в омах (возможна установка преобразователя с 4–20 мА).

Электрическая схема подключения

Термопреобразователь может быть подключён к измерительному устройству одним из трёх способов: 2-, 3- или 4-проводной схемой. Ниже кратко рассмотрим особенности каждой из них:

• 2-проводная схема — самая простая, но наименее точная, так как не компенсирует сопротивление соединительных проводов;
• 3-проводная схема — оптимальный баланс между точностью и простотой подключения; используется чаще всего в промышленности;
• 4-проводная схема — обеспечивает наибольшую точность за счёт компенсации сопротивления проводов и контактов.

Кроме того, в головке может быть установлен преобразователь сигнала сопротивления в унифицированный токовый сигнал 4–20 мА, что удобно для передачи данных на большое расстояние и совместимости с ПЛК и другими системами управления.

Режимы работы и условия эксплуатации

Термопреобразователь рассчитан на длительную работу в промышленных условиях. Ниже приведены допустимые режимы эксплуатации:

• температура окружающей среды: от −40 до +85 C;
• температура измеряемой среды: от −50 до +540 C;
• относительная влажность: до 95 %, без конденсации;
• виброустойчивость: до 3 g в диапазоне 10–150 Гц;
• допустимая длина кабеля подключения: до 100 м (с учётом сопротивления провода).

Герметичность и устойчивость корпуса к воздействию пыли и влаги соответствует степени защиты IP65, что делает устройство пригодным для эксплуатации в помещениях с повышенной влажностью или запылённостью.

Области применения и примеры использования

Благодаря своей универсальности и высокой надёжности, данный термопреобразователь широко применяется в следующих направлениях:

• в энергетике — для контроля температуры в трубопроводах пара и воды, в теплообменниках, на котлах;
• в машиностроении — для контроля температуры масляных ванн, редукторов, подшипников и агрегатов;
• в пищевой промышленности — в печах, стерилизаторах, варочных котлах;
• в химической промышленности — для контроля реакций, температур сушки и кристаллизации;
• в системах автоматизации зданий — в вентиляционных установках и тепловых пунктах.

Таким образом, термопреобразователь сопротивления модели 0065-N-3-6-J-0080-N-0540-A1-IМV10 — это надёжный и точный измерительный элемент, подходящий для широкого спектра промышленных задач. Благодаря прочной конструкции, гибким вариантам подключения и высокому качеству изготовления, он может эффективно использоваться в самых требовательных условиях. Грамотный подбор устройства с учётом всех технических нюансов — залог стабильной и безопасной работы технологического процесса.
