Автоматизация технических пауз с ATE2-60S

Таймеры находят широкое применение в системах управления, автоматизации и защиты промышленных процессов. Один из таких надёжных компонентов — электронный таймер Autonics ATE2-60S, обеспечивающий высокую точность отсчёта времени с удобным монтажом и гибкой настройкой. Он входит в серию аналоговых таймеров ATE, отличающихся прочной конструкцией, широким диапазоном временных установок и простой интеграцией в оборудование.

Технические характеристики

Autonics ATE2-60S обладает сбалансированными характеристиками, подходящими для большинства задач в промышленной автоматике. Таймер поддерживает основные режимы времени задержки и реализован в компактном корпусе с круглым циферблатом. Основные параметры устройства:

• Диапазон времени задержки: от 0,05 до 60 секунд;
• Тип установки времени: аналоговый, с помощью шкалы на лицевой панели;
• Напряжение питания: мультивольтажная модель — AC 100–240 В, 50/60 Гц;
• Выходной контакт: релейный, с двумя группами (SPDT);
• Контактная нагрузка: до 5 А при 250 В AC (резистивная нагрузка);
• Точность установки времени: ±10 % от диапазона, типовое значение;
• Время восстановления: менее 100 мс;
• Индикация состояния: светодиодная (работа таймера и срабатывание контакта);
• Электрическая прочность: не менее 2000 В AC между обмоткой и контактами;
• Температура эксплуатации: от –10 до +55 C;
• Материал корпуса: пластик, устойчивый к вибрациям и внешним воздействиям;
• Монтаж: на панель с креплением через отверстие диаметром 48 мм (DIN-стандарт).

Устройство имеет защиту от коротких замыканий и отличается высокой надёжностью при длительной работе в условиях промышленных нагрузок.

Конструктивные особенности

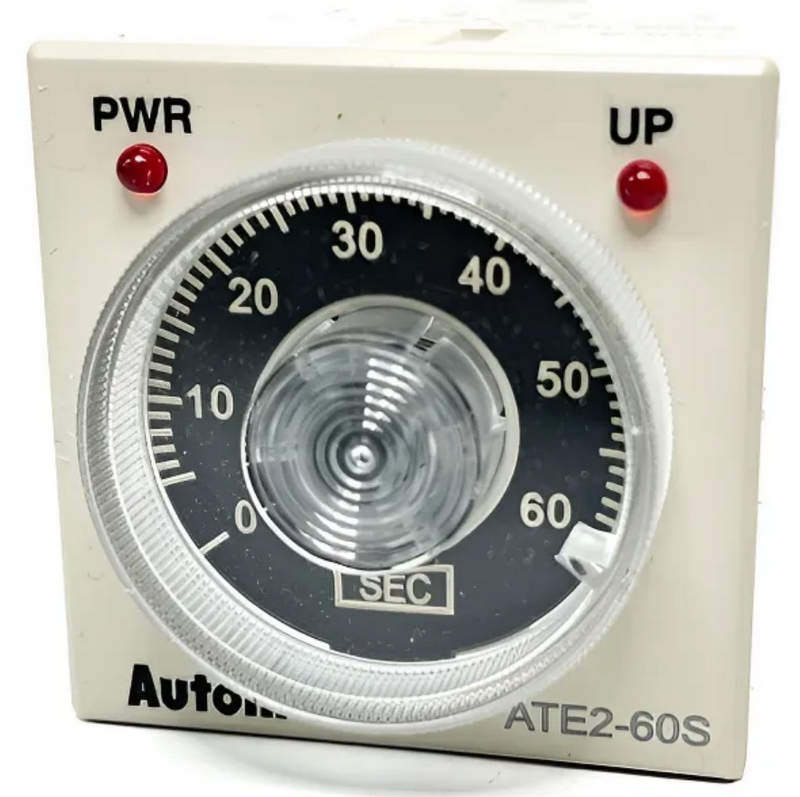

ATE2-60S выполнен в форме компактного цилиндрического блока с фронтальным вращающимся диском, что делает управление временем максимально наглядным. Сконструирован таким образом, чтобы обеспечивать лёгкий доступ к элементам подключения и настройки. Выделим ключевые конструктивные преимущества:

• Шкала настройки с делениями — чёткая маркировка на лицевой панели позволяет точно установить нужное значение времени;
• Светодиодные индикаторы — два цвета, один указывает на подачу питания, другой — на замыкание контактов;
• Унифицированная форма — подходит для установки в отверстия Ø48 мм в распределительных шкафах и пультах;
• Выводы с винтовыми клеммами — обеспечивают надёжное соединение и быстрое подключение без пайки;
• Фиксирующая гайка — позволяет закрепить корпус таймера на передней панели без дополнительного крепежа.

Устройство устойчиво к вибрациям и скачкам напряжения, что делает его пригодным для работы в электрошкафах, станках и других ответственных объектах.

Режимы работы

Autonics ATE2-60S реализует один основной режим — задержка на включение (ON-delay), наиболее востребованный в промышленных и бытовых схемах автоматизации. Принцип работы следующий:

• При подаче управляющего напряжения начинается отсчёт заданного времени;
• По истечении установленного интервала замыкаются релейные контакты;
• Контакты остаются замкнутыми до снятия управляющего сигнала;
• При отключении питания таймер сбрасывается, и цикл может быть запущен повторно.

Подобная логика полезна в тех случаях, когда необходимо обеспечить задержку перед включением оборудования: насоса, вентилятора, осветительных систем или подачи сигнала на логическое устройство.

Принципы работы и внутренняя логика

ATE2-60S работает на базе RC-цепей и аналогового дискретного управления. Основные этапы его функционирования можно описать так:

• Зарядка конденсатора происходит после подачи сигнала — по мере накопления напряжения он приближается к порогу срабатывания;
• Сравнительный элемент отслеживает напряжение на конденсаторе и после достижения порога подаёт сигнал на выходное реле;
• Реле срабатывает, замыкая или размыкая цепь управления;
• При отключении питания схема полностью сбрасывается, включая конденсатор и выходной триггер.

Такая схема обеспечивает предсказуемость работы и стабильную временную характеристику, мало зависящую от помех или изменений температуры в пределах эксплуатационного диапазона.

Области применения: где используется ATE2-60S

Таймер применяется в автоматизированных системах различного профиля — от производственных линий до инженерных систем зданий. Его основное назначение — реализовать задержку включения с точным временем, без цифровых контроллеров и программирования. Примеры типичных сфер использования:

• Электрощиты автоматизации — в цепях задержки включения контакторов, пускателей, инверторов;
• Вентиляция и кондиционирование — для постепенного запуска оборудования после подачи питания;
• Системы освещения — управление временной задержкой включения прожекторов или аварийного света;
• Оборудование с нагревателями — последовательный запуск мощных нагрузок с временным интервалом;
• Контроль насосов — в схемах водоснабжения, где требуется выдержка перед включением;
• Логические схемы — в комбинации с реле и датчиками для построения простой автоматики.

Универсальность, надёжность и понятность работы делают ATE2-60S востребованным в широком спектре применений.

Таким образом, таймер Autonics ATE2-60S — это компактное и эффективное устройство с аналоговым управлением, предназначенное для реализации точной задержки включения. Он подходит для широкого круга промышленных задач, прост в установке и надёжен в эксплуатации. Благодаря универсальному напряжению питания, удобному монтажу и высокому ресурсу механических и электрических элементов, эта модель остаётся востребованной в системах автоматизации, электроснабжения и инженерных установках различного назначения.
