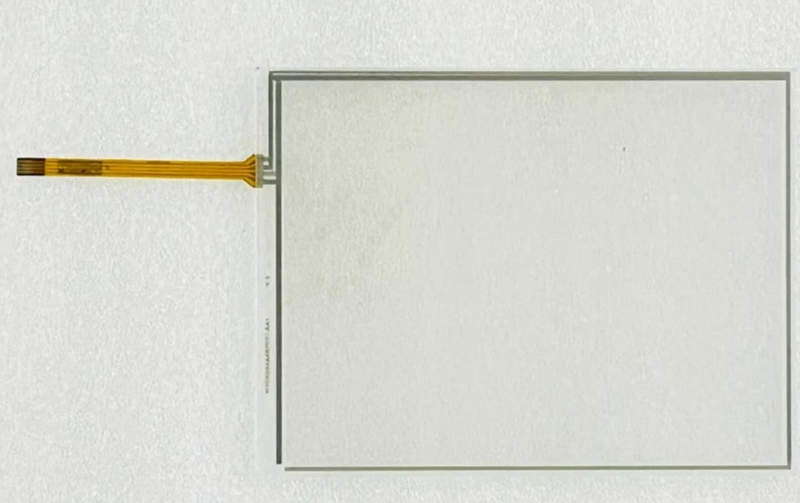

AST-084A080A: точное сенсорное управление для производственных интерфейсов

Сенсорные панели на основе резистивной технологии, такие как модель AST-084A080A, являются неотъемлемой частью современных операторских интерфейсов в промышленной автоматике. Этот компонент представляет собой тонкий, прозрачный слой, реагирующий на нажатие, что делает его удобным для управления в условиях повышенной влажности, запыленности и даже при использовании перчаток.

Технические характеристики

Сенсорная панель AST-084A080A обладает сбалансированным набором характеристик, обеспечивающим стабильную и точную работу в различных эксплуатационных условиях:

• Тип технологии: резистивная, 4-проводная — поддерживает одноточечное нажатие с высокой точностью;
• Диагональ активной области: 8.4 дюйма — подходит для компактных HMI-терминалов и встроенных панелей;
• Габариты (ориентировочно): 183×141 мм — обеспечивает удобство интеграции в корпусные устройства;
• Рабочее напряжение: от 5 до 12 В постоянного тока — допустимый диапазон питания для стабильного отклика;
• Рабочая сила нажатия: от 30 до 80 грамм — достаточно лёгкое прикосновение для активации касания;
• Поверхностная твёрдость: около 3H по шкале Мооса — устойчивость к мелким царапинам и истиранию;
• Оптическая прозрачность: ≥ 80% — достаточная светопропускаемость для яркого отображения изображения под стеклом;
• Интерфейс подключения: FPC-шлейф (гибкий печатный кабель) — удобен для подключения к контроллерам HMI;
• Срок службы по циклам: не менее 1 000 000 нажатий в одной точке — высокая износостойкость при частом использовании.

Принцип действия

Резистивная технология, реализованная в AST-084A080A, основывается на взаимодействии двух тонких токопроводящих слоёв, разделённых микроскопическим зазором:

• Слои и разделение: верхняя и нижняя плёнки покрыты токопроводящим материалом (обычно ITO) и разделены изолирующими точками;
• Контакт при нажатии: при нажатии верхний слой прогибается и соприкасается с нижним, замыкая цепь;
• Измерение сопротивления: контроллер измеряет напряжение в X- и Y-направлениях, определяя координаты касания;
• Интерпретация сигнала: полученные значения передаются в микроконтроллер или PLC для обработки пользовательского ввода;
• Обратная связь: интерфейс визуально реагирует на касание, изменяя отображение или активируя заданную функцию.

Главное преимущество резистивной технологии — стабильная работа в промышленных условиях и совместимость с любыми стилусами, перчатками, а также устойчивость к влаге и пыли.

Конструктивные особенности

Конструкция AST-084A080A предусматривает несколько ключевых слоёв, каждый из которых выполняет определённую функцию:

• Верхняя плёнка: PET-слой с проводящим покрытием — обеспечивает гибкость и чувствительность к нажатиям;
• Изолирующие точки: микроскопические промежуточные прокладки между слоями — предотвращают ложные замыкания;
• Нижний стеклянный или акриловый слой: основа панели — обеспечивает жёсткость и стабильность формы;
• Контактные дорожки и шлейф: элементы передачи сигнала от сенсорной поверхности к контроллеру;
• Клеевые прокладки: по периметру сенсора — обеспечивают герметичность и устойчивость конструкции.

Режимы эксплуатации

Данная модель применяется в системах человек-машина (HMI), дисплейных терминалах и прочих интерфейсных устройствах, где требуется надёжный ввод в условиях промышленной среды. Ниже перечислим основные режимы и среды эксплуатации:

• Промышленные панели управления: в шкафах автоматики, станках ЧПУ, линиях розлива и упаковки;
• Медицинские приборы: в условиях, где важна работа с перчатками и простота дезинфекции;
• Транспортные терминалы: в киосках, навигационных панелях, кассовых и биллинговых системах;
• Полевые контроллеры: для эксплуатации на открытом воздухе при защите от влаги и пыли;
• Образовательные установки: в лабораторных установках, тренажёрах и демонстрационных панелях.

Преимущества использования

Ниже перечислены основные достоинства, которые делают данную модель популярной в различных отраслях:

• Высокая совместимость с контроллерами HMI и ПЛК;
• Простая замена и универсальность монтажа;
• Надёжная работа при температурных колебаниях и запылённости;
• Низкая стоимость по сравнению с ёмкостными аналогами;
• Возможность работы с перчатками или стилусом;
• Механическая прочность и долговечность;
• Простота интеграции в существующую систему управления.

Таким образом, сенсорная панель AST-084A080A — это рациональный выбор для большинства задач, где требуется точный, надёжный и недорогой ввод данных. Благодаря устойчивости к внешним воздействиям, длительному сроку службы и простоте подключения, данная модель подходит как для замены изношенных компонентов, так и для интеграции в новые системы. Резистивная технология остаётся актуальной в промышленности, а панели формата 8.4 дюйма сочетают эргономику и универсальность.
