Повышение точности управления приводом с TDP 0,2LT-4

Тахогенераторы остаются неотъемлемыми элементами систем управления электроприводами, особенно в промышленной автоматике, где требуется точное измерение и контроль скорости вращения вала. Среди проверенных и надежных решений выделяется тахогенератор Baumer TDP 0,2LT-4, сочетающий высокую точность, устойчивость к помехам и простоту интеграции в различные типы приводных систем.

Технические характеристики

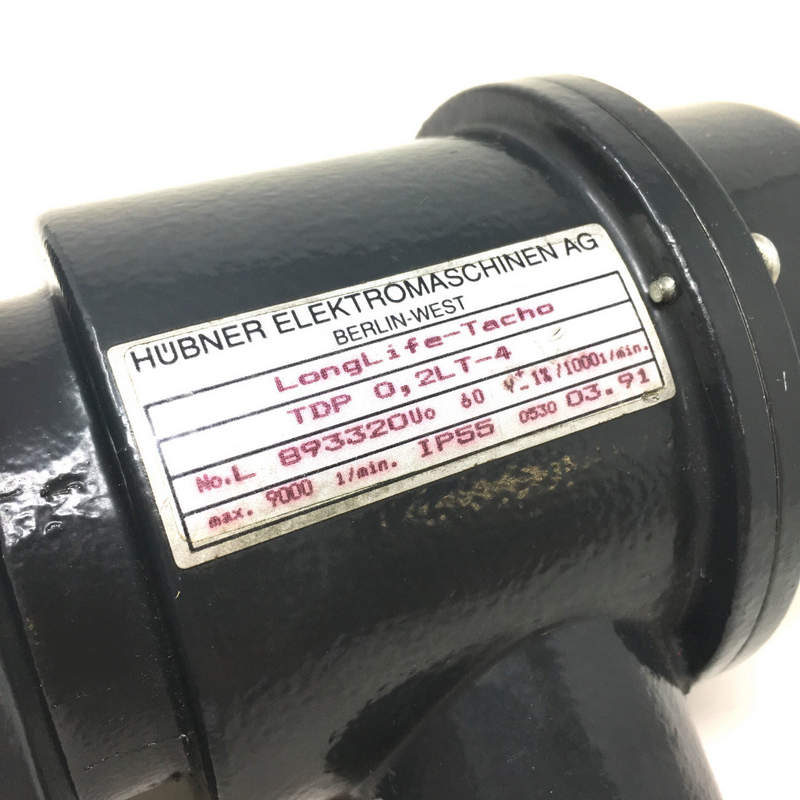

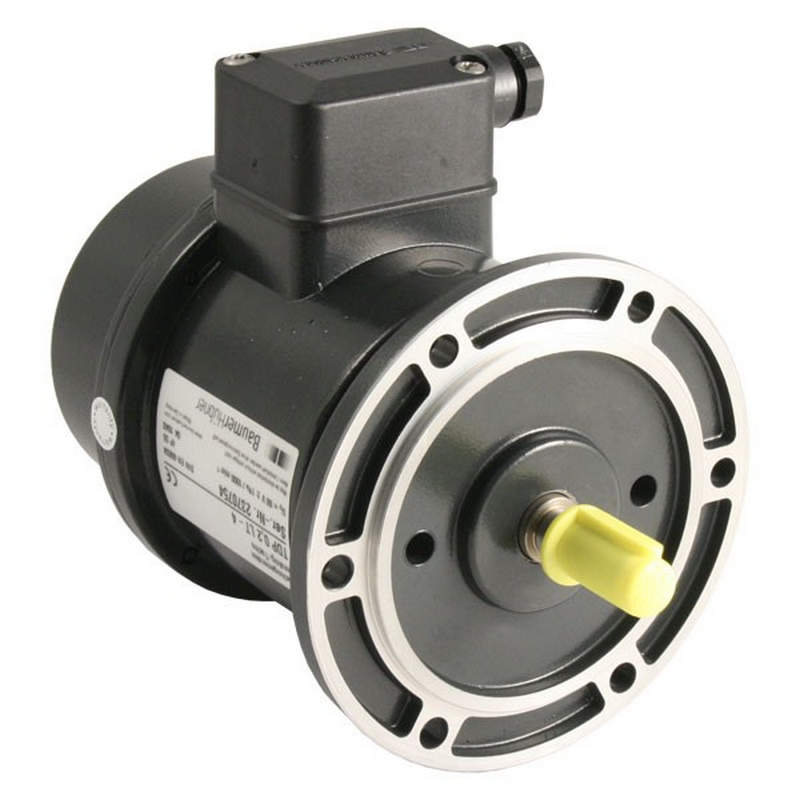

Baumer TDP 0,2LT-4 относится к серии аналоговых тахогенераторов с напряжением выхода, пропорциональным скорости вращения вала. Он спроектирован для длительной эксплуатации в условиях промышленной среды. Ниже перечислены ключевые технические параметры устройства:

• Тип сигнала на выходе — аналоговый, напряжение;
• Номинальное выходное напряжение — 0,2 В/об/мин;
• Диапазон выходного напряжения — от 0 до 60 В (в зависимости от скорости вращения);
• Диапазон измеряемых скоростей — до 3000 об/мин;
• Допустимая перегрузка по скорости — кратковременно до 6000 об/мин;
• Линейность сигнала — погрешность не более ±0,25 %;
• Сопротивление нагрузки — не менее 5 кОм;
• Тип подключения — винтовые клеммы или кабельный вывод;
• Класс защиты корпуса — IP65;
• Материал корпуса — литой алюминий, с антикоррозийной обработкой;
• Рабочая температура — от –30 до +85 C;
• Тип подшипников — шарикоподшипники с долговечной смазкой;
• Крепление — фланцевое (B10, B14) или основание;
• Вал — сплошной, диаметр 10 мм, длина 20 мм;
• Масса — около 1,5 кг.

Эти параметры обеспечивают совместимость с большинством систем регулирования скорости в оборудовании промышленного класса, включая электроприводы постоянного и переменного тока, станки с ЧПУ, транспортеры, крановое оборудование и т. д.

Конструкция и элементы

Baumer TDP 0,2LT-4 обладает прочной конструкцией, рассчитанной на тяжелые условия эксплуатации. Все ключевые элементы продуманы с точки зрения надежности, удобства обслуживания и стабильной работы. В конструкцию входят:

• Корпус из алюминиевого сплава, обладающий высокой жесткостью и устойчивостью к коррозии; корпус герметизирован, что предотвращает проникновение пыли, влаги и агрессивных веществ;
• Сплошной вал, обеспечивающий прямое соединение с приводным валом двигателя через эластичную муфту; выполнен из закалённой стали с точной шлифовкой;
• Подшипники качения, смонтированные в закрытом пространстве с постоянной смазкой — ресурс службы свыше 20 000 часов работы при номинальной нагрузке;
• Щёточно-коллекторный узел, включающий угольные щётки с повышенным сроком службы; обеспечивает стабильную передачу сигнала;
• Клеммная коробка, допускающая подключение как экранированного, так и обычного кабеля — удобно при монтаже в распределительных шкафах;
• Фланец для крепления, обеспечивающий быструю установку и центровку прибора на валу двигателя.

Конструкция адаптирована к вибронагруженной среде, не требует частого технического обслуживания и выдерживает длительное воздействие высоких температур.

Принцип работы

Работа тахогенератора основана на принципе электромагнитной индукции. Ниже пошагово разберем, как формируется измерительный сигнал:

• Вращение вала, соединенного с двигателем, приводит во вращение якоря тахогенератора;
• Якорь вращается во внутреннем магнитном поле, создаваемом постоянными магнитами, расположенными на статоре;
• В результате движения проводников в магнитном поле, в обмотке возбуждения индуцируется электрическое напряжение;
• Получаемое напряжение пропорционально скорости вращения вала — это позволяет использовать выходной сигнал напрямую для управления;
• Сигнал снимается через щётки и передается на систему управления, регистратор или измерительный прибор;
• При изменении направления вращения знак выходного напряжения меняется, что удобно для определения реверсивного движения.

Таким образом, Baumer TDP 0,2LT-4 выступает в роли преобразователя механической скорости в аналоговый сигнал, пригодный для обработки без дополнительных датчиков и модулей.

Режимы эксплуатации и области применения

Тахогенератор может работать как в непрерывном, так и в импульсном режиме. Его можно применять:

• В системах управления скоростью электродвигателей постоянного тока — для замыкания обратной связи;
• В прецизионных регуляторах вращения — где важна линейность сигнала и быстрая реакция;
• В приводных системах кранов, подъемников, лебёдок — с частыми пусками и торможениями;
• В металлообрабатывающих станках — для контроля числа оборотов шпинделя;
• На конвейерных линиях — при необходимости равномерной подачи и синхронизации узлов;
• В испытательных стендах — при измерении скорости вала двигателя или другой вращающейся части.

Низкий уровень пульсаций сигнала позволяет использовать его в цепях прецизионной обратной связи.

Почему выбирают Baumer TDP 0,2LT-4

На рынке представлено множество тахогенераторов, но Baumer TDP 0,2LT-4 востребован по ряду причин:

• Высокая точность сигнала, пригодная для регулирования с замкнутым контуром;
• Широкий температурный диапазон, что особенно актуально для использования на открытых площадках;
• Надёжный корпус IP65, устойчивый к пыли, влаге и механическим воздействиям;
• Долговечность щёток и подшипников, позволяющая снизить частоту сервисного обслуживания;
• Компактность и простота крепления, что облегчает интеграцию в существующие системы;
• Низкий уровень шума и вибрации, особенно важный в точных производственных установках;
• Полная совместимость с промышленными приводами, включая Schneider, ABB, Siemens и др.

Таким образом, тахогенератор Baumer TDP 0,2LT-4 — это надежный элемент систем измерения и регулирования, сочетающий точность, устойчивость к внешним воздействиям и длительный ресурс. Его применение оправдано во всех случаях, где требуется стабильно и точно измерять скорость вращения без цифровых задержек и сложных модулей обработки. Благодаря своей конструкции и параметрам он остаётся одним из эталонных решений в сегменте аналоговых тахогенераторов.
