Стабильная работа при частых включениях: твердотельное реле Celpac

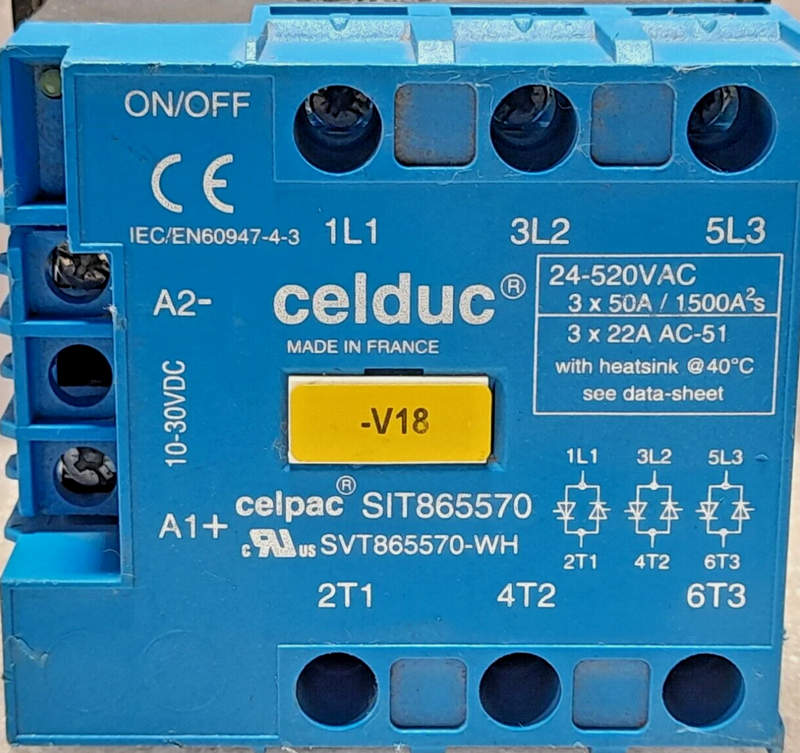

Твердотельные реле (SSR) становятся всё более популярными в промышленной автоматике благодаря своей надёжности, скорости коммутации и отсутствию подвижных механических частей. Особенно востребованы они в системах управления трёхфазной нагрузкой, где необходимо обеспечить высокую коммутируемую мощность и минимизировать износ оборудования. Одним из ярких представителей таких устройств является трёхфазное твердотельное реле SIT865570 Celpac 3x22A/24–520V. Оно объединяет компактность, универсальность по напряжению и стабильную коммутацию даже в тяжёлых условиях эксплуатации.

Основные технические характеристики

Для корректного выбора и безопасной эксплуатации важно знать ключевые параметры устройства:

• Тип устройства: твердотельное реле трёхфазное;
• Номинальный ток нагрузки: 3 × 22 А (на каждую фазу);
• Диапазон коммутируемого напряжения: от 24 до 520 В AC;
• Управляющее напряжение: стандартно 4...32 В DC;
• Тип выхода: симисторный (с внутренней защитой от перенапряжения);
• Рабочая частота: 47–63 Гц;
• Метод коммутации: по переходу через ноль (Zero Cross Switching);
• Встроенный радиатор: да, рассчитан на стандартную установку на DIN-рейку;
• Гальваническая развязка: оптоэлектронная, более 4 кВ;
• Класс защиты: IP20 (в корпусе).

Эти параметры делают реле SIT865570 подходящим для большинства промышленных задач, связанных с нагрузками средней мощности, особенно в случаях, когда требуется надёжность и отсутствие шумов при переключении.

Конструктивные особенности и исполнение

SIT865570 выполнено в формате CELPAC 3, который отличается рядом конструктивных решений, обеспечивающих удобство монтажа и надёжную работу:

• Компактный корпус, позволяющий монтировать реле в ограниченном пространстве шкафа;
• Корпус из самозатухающего пластика, устойчивый к механическим повреждениям;
• Наличие встроенного радиатора, обеспечивающего пассивное охлаждение;
• Клеммы винтового типа с увеличенным сечением для надёжного подключения фазных проводов;
• Индикация состояния, реализованная с помощью светодиодов на лицевой панели — позволяет оперативно диагностировать включение или неисправность;
• Защита от перенапряжений, встроенные варисторы и RC-цепи для подавления выбросов при коммутации индуктивных нагрузок;
• Схема управления логического типа, допускающая прямое подключение к ПЛК и другим цифровым выходам автоматики.

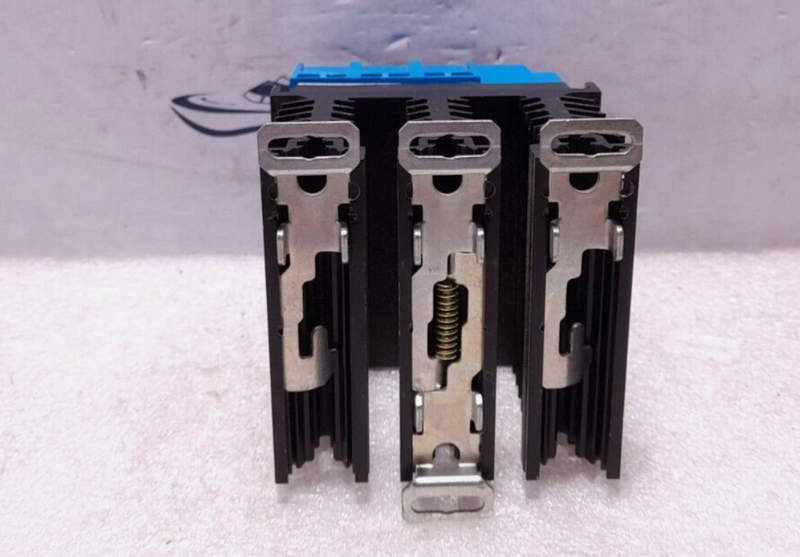

Реле можно устанавливать как на DIN-рейку, так и на монтажную панель с использованием винтов, что расширяет гибкость применения.

Принцип действия твердотельного реле

Принцип работы твердотельного реле основан на семисторно-оптопарной схеме с фазовым управлением. Рассмотрим подробнее ключевые этапы работы:

• Сигнал управления (4–32 В DC) поступает на управляющий вход и активирует оптрон;
• Оптрон срабатывает, передаёт сигнал на управляющий электрод симистора, обеспечивая гальваническую развязку между управляющей и силовой частью;
• Симисторы на каждом канале начинают проводить ток при следующем переходе сетевого напряжения через ноль (Zero Crossing), обеспечивая мягкое включение без скачков тока;
• При снятии управляющего сигнала, симисторы отключаются также по переходу через ноль;
• Индикация включения/отключения позволяет визуально отслеживать состояние каждого канала.

Такой принцип действия особенно важен при управлении индуктивными нагрузками — он снижает пусковые токи и увеличивает срок службы самого реле и подключаемого оборудования.

Режимы работы и особенности применения

Ниже перечислены варианты применения реле SIT865570 и особенности его режимов работы:

• Нормальный коммутационный режим: для резистивных и слабоиндуктивных нагрузок (нагревательные элементы, лампы накаливания);
• Работа с индуктивной нагрузкой: возможна за счёт встроенной защиты от перенапряжений; рекомендуется использовать дополнительно внешние RC-цепи для защиты от всплесков напряжения;
• Работа в тяжёлых условиях (высокие температуры, запылённость): благодаря встроенному радиатору и отсутствию механических компонентов, реле хорошо справляется с перегрузками и вибрациями;
• Множественное параллельное включение: допускается использование нескольких реле в параллель, при этом необходимо учитывать фазировку и тепловую развязку между модулями.

SIT865570 хорошо справляется с повторяющимися циклами включения/выключения, может использоваться в ПИД-регулировании температурных процессов.

Области применения

Реле Celpac 3x22A/24–520V применяется в широком спектре отраслей промышленности и автоматизации:

• Системы управления отоплением: инфракрасные обогреватели, термостаты, сушки;
• Пищевое оборудование: печи, фритюрницы, стерилизаторы;
• Пластиковая промышленность: литьевые машины, термопластавтоматы, экструдеры;
• Металлообработка: индукционные печи, термокамеры, нагревательные столы;
• HVAC и вентиляционные установки: управление трёхфазными вентиляторами и компрессорами;
• Промышленная сборка: управление прессами, приводами, загрузочными устройствами.

Надёжная и бесшумная коммутация делает этот тип реле востребованным там, где важна длительная безотказная работа и минимизация электромагнитных помех.

Таким образом, твердотельное реле SIT865570 Celpac 3x22A/24–520V представляет собой надёжное решение для трёхфазного коммутационного управления в промышленной автоматике. Благодаря прочной конструкции, встроенному радиатору, широкому диапазону рабочих напряжений и простоте подключения, устройство находит применение в самых разных технологических процессах — от пищевой промышленности до металлургии. Надёжность, отказоустойчивость и простота интеграции делают это реле одним из оптимальных выборов для современного автоматика.
