Быстрое и бесшумное переключение нагрузок с H12WD4850G

Твердотельные реле представляют собой ключевые элементы управления в промышленной автоматике, обеспечивая бесконтактную коммутацию нагрузок с высокой скоростью, долговечностью и устойчивостью к внешним воздействиям. Среди устройств данного класса выделяется реле Grydom H12WD4850G — твердосплавное реле (SSR) промышленного исполнения, рассчитанное на работу в цепях переменного тока.

Технические характеристики

Ниже перечислены основные электрические и конструктивные параметры реле Grydom H12WD4850G:

• Тип управления: вход постоянного тока (DC);
• Диапазон управляющего напряжения: от 4 до 32 В DC;

• Тип нагрузки: переменный ток (AC), однофазный;
• Номинальное коммутируемое напряжение: от 48 до 530 В AC;
• Номинальный ток нагрузки: до 50 А при правильном теплоотводе;
• Максимальное напряжение пробоя: более 1200 В пик;
• Минимальный ток нагрузки: порядка 150 мА AC;
• Падение напряжения на открытом ключе: ~1.5 В AC (зависит от тока);
• Изоляция вход/выход: оптронная, не менее 4000 В RMS;
• Тип монтажа: на радиатор или DIN-рейку (при использовании соответствующего адаптера);
• Индикация состояния: светодиод на корпусе.

Эти параметры делают реле пригодным для управления как резистивными, так и индуктивными нагрузками (с определёнными ограничениями и рекомендациями по защите).

Конструкция и принцип работы

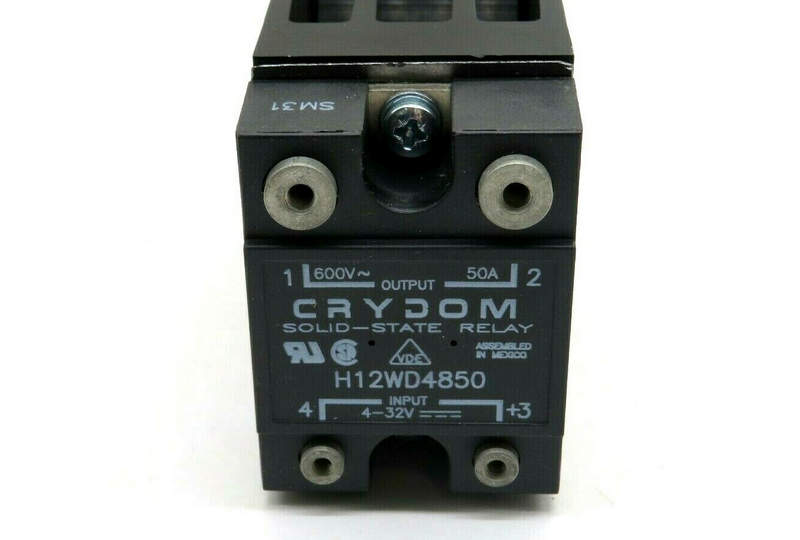

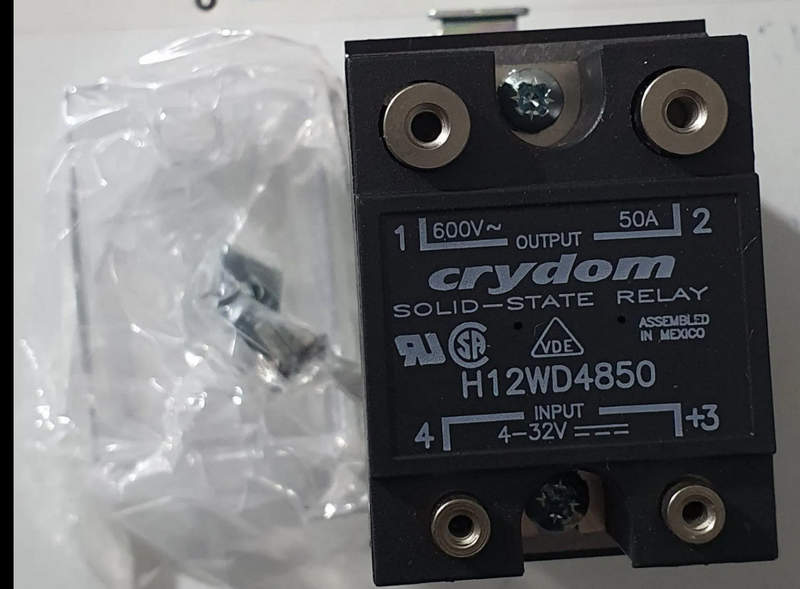

Реле Grydom H12WD4850G имеет полностью герметичный корпус промышленного стандарта с четырьмя винтовыми клеммами: две для управляющего сигнала (плюс и минус DC) и две для подключения нагрузки (линия входа и линия выхода переменного тока). Основание алюминиевое, с прямым контактным сопряжением с радиатором — это обеспечивает эффективное рассеивание тепла. Принцип работы устройства основан на опторазвязке и тринисторной схеме. Управляющее напряжение, подаваемое на вход, активирует светодиод внутри оптрона, который, в свою очередь, замыкает цепь управления силовой части. В силовой цепи используется пара симметричных тиристоров (или тринисторов), которые включаются в момент перехода сетевого напряжения через ноль (zero-crossing), обеспечивая плавное включение и минимизацию бросков тока. Реле не имеет механических контактов — за счёт этого оно:

• бесшумно в работе;
• устойчиво к вибрациям;
• не создаёт искрения при коммутации;
• имеет высокий ресурс (миллионы циклов).

Режимы работы и условия эксплуатации

Устройство предназначено для работы в следующих условиях:

• Рабочая температура: от –30 до +80 C (с дерейтингом при превышении +40 C);
• Влажность: до 85 % без конденсации;
• Окружающая среда: неагрессивная, без токопроводящей пыли;
• Положение в пространстве: вертикальное или горизонтальное, с соблюдением условий теплоотвода;

Для обеспечения стабильной работы реле Grydom H12WD4850G требуется обязательное использование радиатора, соответствующего уровню тока и температуре окружающей среды. В ряде случаев может применяться принудительное охлаждение.

Меры защиты и дополнительные элементы

Так как твердотельные реле чувствительны к перенапряжениям и броскам тока, особенно при коммутации индуктивных нагрузок, рекомендуется установка следующих защитных компонентов:

• Варистор (например, на 680 В) — ограничивает перенапряжения;
• RC-цепь — для снижения выбросов при индуктивной нагрузке;
• Плавкий предохранитель или автомат — защита от КЗ;
• Термодатчик или термозащита — для контроля перегрева радиатора;
• Фильтры ЭМС — в случае высокочастотных помех и чувствительного окружения.

Сферы применения

Ниже представлены типовые направления, где используется реле Grydom H12WD4850G:

• Термоконтроль и нагреватели: управление ТЭНами в сушильных шкафах, прессах, экструдерах; замена механических контакторов в высокочастотных циклах.
• Промышленная автоматизация: коммутация насосов, вентиляторов, клапанов; быстрое переключение нагрузок в АСУТП.
• HVAC-системы: управление элементами нагрева или охлаждения в системах вентиляции; переключение компрессоров и нагревательных элементов.
• Упаковочные и пищевые машины: управление термоножами, термоформами, сваркой.

Преимущества твердотельного реле Grydom H12WD4850G

Устройство сочетает в себе ряд достоинств, которые делают его эффективным решением в промышленной среде:

• отсутствие подвижных частей;
• высокая частота переключений;
• устойчивость к механическим воздействиям;
• надёжность при работе в загрязнённой среде;
• компактность и возможность установки на DIN-рейку (при наличии адаптера);
• широкая совместимость с различными контроллерами и источниками сигнала (PLC, релейные выходы, логика 24 В и пр.);
• длительный срок службы.

Таким образом, твердотельное реле Grydom H12WD4850G — это надёжное и долговечное решение для однофазной коммутации переменного тока с высокой нагрузочной способностью. Благодаря отсутствию подвижных элементов, высокой скорости срабатывания, компактности и устойчивости к износу, оно идеально подходит для автоматизации промышленных процессов. При правильной установке и обеспечении теплоотвода устройство способно эффективно работать в течение многих лет, обеспечивая бесперебойную работу оборудования.
