Надежная альтернатива контакторам — YLD-1 D4840

Современные технологии управления электрическими нагрузками всё чаще делают выбор в пользу твердотельных реле (solid state relay, SSR), вытесняя традиционные электромеханические аналоги. Устройства данного класса не содержат подвижных частей, работают бесшумно, обеспечивают высокую частоту коммутаций и демонстрируют устойчивость к вибрациям. Одним из таких решений является твердотельное реле YLD-1 D4840, рассчитанное на коммутацию мощных цепей переменного тока.

Технические характеристики и параметры

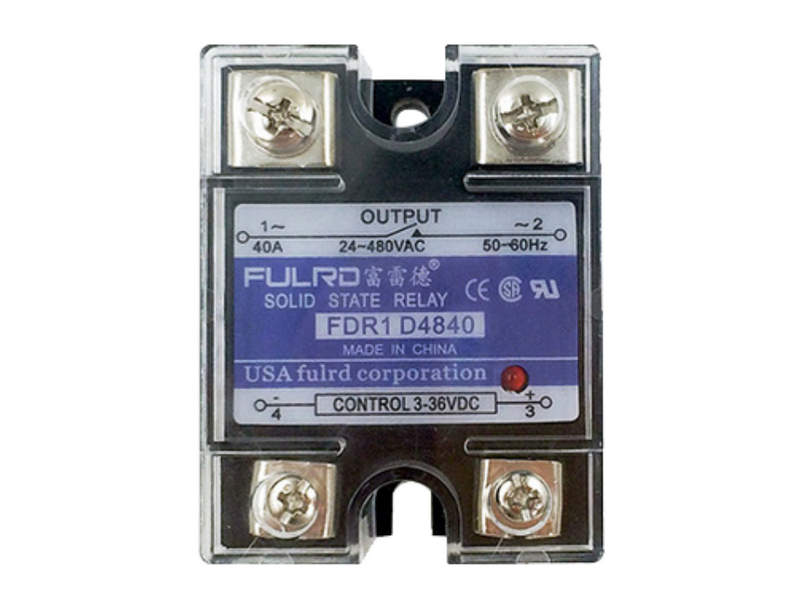

Модель YLD-1 D4840 — это однофазное твердотельное реле, предназначенное для управления мощной нагрузкой переменного тока. Основные характеристики включают:

• Номинальное напряжение нагрузки: 24...480 В AC;
• Максимальный ток нагрузки: 40 А;
• Управляющее напряжение: 3...32 В DC;

• Пусковое напряжение (turn-on voltage): около 3 В DC;
• Выключающее напряжение (turn-off voltage): ниже 1 В DC;
• Внутреннее потребление по управляющей цепи: не более 15 мА;
• Тип коммутации: по переходе через ноль (zero-crossing);
• Сопротивление изоляции: ≥1000 МОм при 500 В;
• Диэлектрическая прочность: более 2500 В AC между управляющей и силовой цепями;

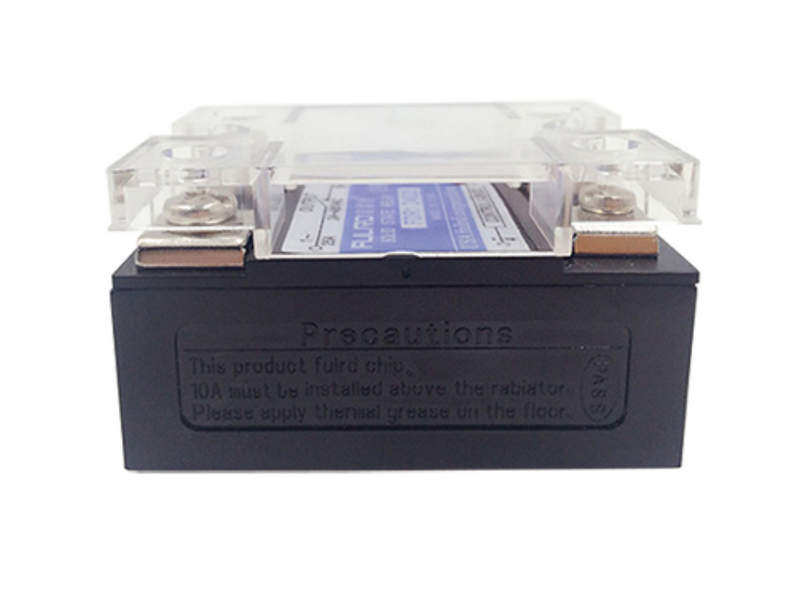

• Монтаж: на радиатор или металлическое основание;
• Рабочая температура: –30...+80 C (с понижением допустимого тока на верхнем пределе);
• Размеры корпуса: ~57×45×25 мм (без учёта радиатора);
• Тип корпуса: пластиковый, негерметичный, с винтовыми клеммами.

Конструктивные особенности

Реле YLD-1 D4840 имеет типичную для SSR структуру, включающую:

• Оптопару — для гальванической развязки управляющей и силовой части;
• Триак — основной силовой элемент, обеспечивающий коммутацию переменного тока;
• Схему управления — с функцией обнаружения перехода через ноль, что минимизирует броски тока и электромагнитные помехи;
• Теплоотводную пластину — внутри корпуса, а также внешнюю плоскость для установки радиатора.

Плата управления залита компаундом, что обеспечивает повышенную стойкость к вибрациям, влаге и пыли. Корпус изготовлен из негорючего пластика, снабжён вентиляционными прорезями.

Принцип действия и режимы работы

Принцип работы YLD-1 D4840 проходит поэтапно:

• При подаче управляющего напряжения (3...32 В DC) оптопара активируется;
• Оптопара включает схему управления, которая отслеживает момент перехода сетевого напряжения через ноль;
• По переходе через ноль триак открывается и начинает проводить ток;
• После снятия управляющего сигнала триак отключается в следующий момент прохождения тока через ноль, обеспечивая «мягкое» размыкание цепи.
• Такая схема снижает уровень радиопомех и предотвращает термические искажения нагрузки.

YLD-1 D4840 работает исключительно с переменным током. Нельзя использовать это реле в цепях постоянного тока, так как триак не сможет «естественным образом» разомкнуться без прохождения через ноль.

Области применения

Модель YLD-1 D4840 применяется в различных сферах промышленной автоматики и систем управления, где требуется бесшумное и надёжное коммутационное решение:

• Нагревательные элементы: ТЭНы, инфракрасные излучатели, плиты и сушильные камеры;
• Системы освещения: особенно в театральных, уличных и рекламных установках;
• Промышленные электроприводы: коммутация маломощных асинхронных двигателей;
• Контроль и регулирование температуры: в системах HVAC, печах и инкубаторах;
• Автоматизация технологических процессов: упаковка, пайка, экструзия.

Требования к установке и теплоотводу

Поскольку устройство рассчитано на ток до 40 А, крайне важно соблюдать тепловой режим эксплуатации. Основные правила установки включают:

• Применение алюминиевого радиатора, соответствующего расчётной тепловой мощности;
• Использование теплопроводящей пасты между основанием реле и радиатором;
• Вертикальная установка для обеспечения естественной конвекции;
• Наличие вентиляции или принудительного охлаждения при высоких токах.
• Недостаточный отвод тепла может привести к перегреву триака и выходу устройства из строя.

Таким образом, твердотельное реле YLD-1 D4840 — надёжный и эффективный элемент для коммутации переменного тока в промышленной и бытовой автоматике. Благодаря своей долговечности, устойчивости к перегрузкам и простоте интеграции в системы управления, оно занимает прочные позиции в линейке бюджетных, но функциональных решений. При правильной установке и учёте особенностей эксплуатации это реле обеспечивает стабильную и безопасную работу оборудования в течение длительного времени.
