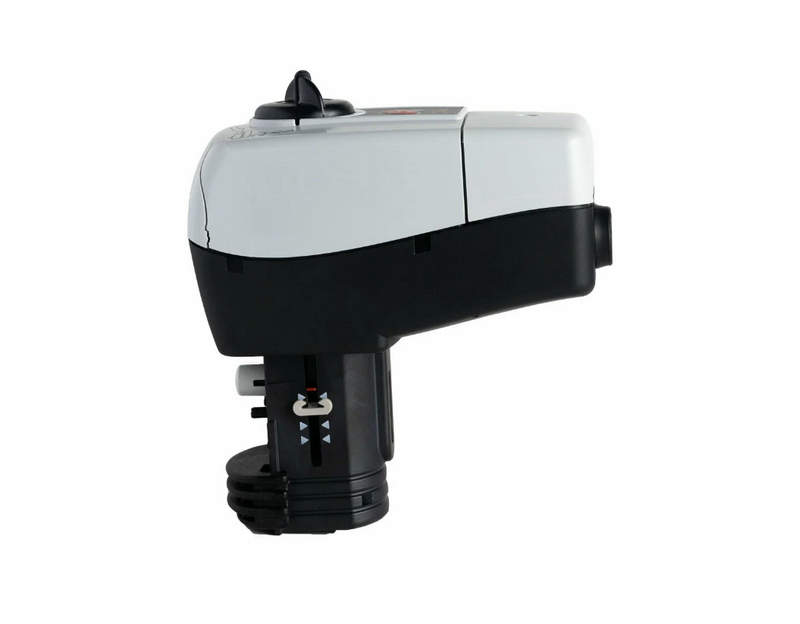

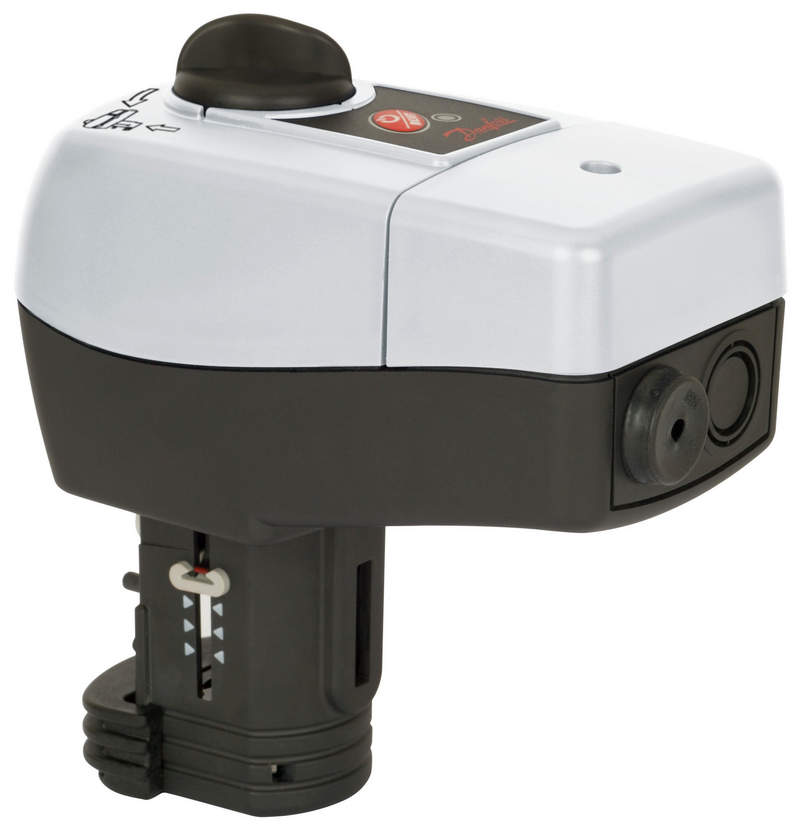

Точное позиционирование и высокая тяга: выбираем Danfoss AMV 435

Электроприводы используются в автоматизированных системах управления для дистанционного регулирования арматуры — клапанов, заслонок и т.д. Приводы семейства Danfoss AMV зарекомендовали себя как надежные исполнительные механизмы, рассчитанные на длительную эксплуатацию в инженерных системах зданий, системах отопления, вентиляции и кондиционирования воздуха (HVAC), а также в промышленных автоматизированных узлах. Модель — Danfoss AMV 435 с артикулом 082H0163 — предназначена для управления регулирующими клапанами Danfoss серий VF и VFS, обеспечивая точное позиционирование штока.

Основные технические характеристики

Привод AMV 435 имеет следующие параметры:

• Максимальное усилие выталкивания — 1000 Н;
• Ход штока — 20 мм;
• Напряжение питания — 230 В переменного тока ±10 %, 50/60 Гц;
• Мощность потребления в рабочем режиме — около 5 ВА;
• Время перемещения на полный ход — 15 секунд;
• Тип сигнала управления — аналоговый: 0–10 В, 2–10 В или 4–20 мА;
• Тип обратной связи — позиционный выход 0–10 В или 4–20 мА;
• Температура окружающей среды при эксплуатации — от –5 C до +55 C;
• Класс защиты корпуса — IP54 по стандарту EN 60529;
• Присоединение к клапану — байонетное быстроразъёмное соединение (без инструмента);
• Материал корпуса — термостойкий композит с защитой от УФ-излучения;
• Монтажное положение — вертикальное или горизонтальное (не допускается установка приводом вниз).

Конструкция и принцип работы

Конструкция AMV 435 включает в себя электродвигатель, понижающий редуктор, муфту, приводной шток, возвратную пружину, плату управления и систему обратной связи. Привод реализован как обратимый электромеханический механизм, перемещающий шток в зависимости от поступающего управляющего сигнала. Электродвигатель через редуктор приводит в движение винтовую передачу, преобразующую вращательное движение в поступательное. Плата управления принимает аналоговый сигнал от контроллера и сравнивает его с текущим положением штока, получаемым с помощью встроенного потенциометра. Разница между заданием и фактической позицией используется для определения направления вращения двигателя и времени его работы. После достижения заданного положения двигатель отключается. При отключении питания шток остается в текущей позиции, так как модель AMV 435 не оснащена возвратной пружиной. В аварийных системах рекомендуется предусматривать дополнительные меры защиты (например, внешнюю пружину или ИБП).

Режимы управления и обратной связи

Привод может работать в следующих режимах:

• Пропорциональный режим — обеспечивает точное позиционирование штока в соответствии с аналоговым входным сигналом. Это позволяет реализовать плавное регулирование потока в системе;
• Сигналы управления 0–10 В или 4–20 мА выбираются перемычками на плате;
• Функция автоматической адаптации под длину хода клапана — привод выполняет калибровку при первом включении и определяет конечные положения клапана;
• Функция аварийного сигнала — при отключении входного сигнала шток остается в последнем положении;
• Выходной сигнал обратной связи — дублирует текущее положение штока, позволяя контроллеру отслеживать состояние клапана.

Преимущества модели

Среди сильных сторон AMV 435 можно выделить:

• Надежность при работе в системах с высокой частотой срабатывания;
• Простота монтажа без применения инструмента благодаря байонетному соединению;
• Высокая точность позиционирования даже при нестабильных сигналах управления;
• Низкий уровень шума в процессе перемещения;
• Возможность использования в комплексных BMS-системах;
• Автокалибровка и диагностика состояния клапана по напряжению или току обратной связи.

Сферы применения

Приводы серии AMV, включая модель 435, широко применяются в следующих системах:

• Системы отопления зданий с регулирующими клапанами;
• Централизованные системы вентиляции и кондиционирования;
• Промышленные тепловые пункты;
• Автоматизация инженерных узлов в коммерческих и промышленных зданиях;
• Проекты с интеграцией в SCADA или BMS.

Таким образом, электропривод Danfoss AMV 435, артикул 082H0163, представляет собой надежное и точное исполнительное устройство для управления регулирующими клапанами в системах автоматизации. Благодаря универсальному пропорциональному управлению, высокому усилию и защите от неблагоприятных условий эксплуатации, привод подходит как для бытовых, так и для промышленных задач. Простота настройки, высокая совместимость с системой управления зданием и прочная конструкция делают эту модель одним из оптимальных решений на рынке приводной автоматики.
