Точная синхронизация механизмов с использованием ECMA-C20807RS

Современные автоматизированные производственные линии требуют от оборудования не только высокой точности и надежности, но и максимальной гибкости в управлении движением. Именно поэтому серводвигатели занимают центральное место в системах управления движением (motion control). Одним из таких востребованных решений стал серводвигатель Delta Electronics ECMA-C20807RS, сочетающий компактные габариты, высокую производительность и совместимость с широким спектром сервоприводов серии ASD-A2. Это решение активно применяется в станках с ЧПУ, упаковочных машинах, манипуляторах, робототехнике и других задачах, требующих плавного и точного позиционирования.

Основные технические характеристики

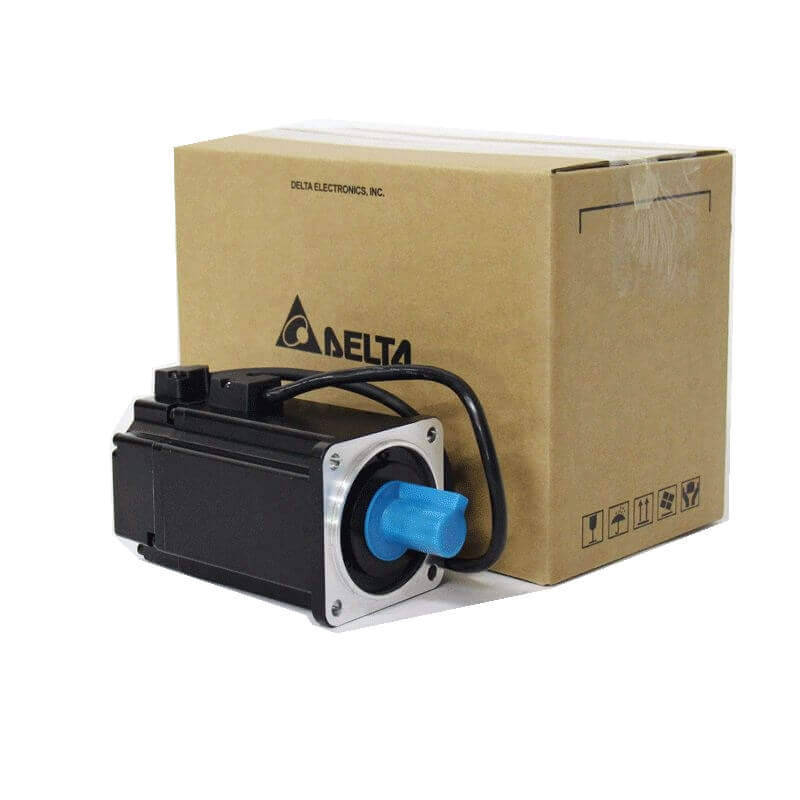

Серводвигатель Delta ECMA-C20807RS представляет собой AC синхронный двигатель с постоянными магнитами (PMSM), рассчитанный на работу с 220 В трехфазным питанием и предназначенный для эксплуатации совместно с сервоприводами ASD-A2-0721-M или аналогичными. Ниже представлены его ключевые параметры:

Номинальная выходная мощность: 0,75 кВт (750 Вт);
Номинальное напряжение: 220 В AC, трехфазное;
Номинальный ток: около 4,5 А;
Максимальный крутящий момент: до 7,2 Н·м;
Номинальный крутящий момент: порядка 2,39 Н·м;
Номинальная скорость вращения: 3000 об/мин;
Максимальная скорость: до 5000 об/мин;
Энкодер: абсолютный, 17-битный (131072 импульса/об);
Тип охлаждения: естественное воздушное (self-cooling);
Тип корпуса: закрытый, защищённый от пыли и мелких частиц;
Класс защиты: IP65 (по фланцу);
Монтаж: по фланцу, исполнение B5;
Датчик температуры обмотки: встроен;
Электромагнитный тормоз: отсутствует в данной модели (опционально доступно в других модификациях);
Вес: около 2,2 кг.

Конструктивные особенности и исполнение

Двигатель ECMA-C20807RS обладает компактным алюминиевым корпусом с ребрами охлаждения, рассчитанным на надежную эксплуатацию в промышленных условиях. Вал имеет цилиндрическую форму с шпонкой, что обеспечивает точную передачу момента. Присутствует разъём для подключения энкодера и питания, что упрощает интеграцию в систему. Фланцевое крепление стандартизировано по международным нормам, что позволяет быстро заменить двигатель или использовать его в готовых проектных решениях. Конструкция обеспечивает низкий уровень вибраций, плавный пуск и точное торможение. Энкодер 17-битного типа обеспечивает обратную связь высокой точности, что критично для задач позиционирования и регулирования скорости. Благодаря абсолютному типу датчика, двигатель «помнит» своё положение даже после отключения питания.

Принцип действия и работа в системе

Серводвигатель ECMA-C20807RS работает в составе сервосистемы с замкнутым контуром управления. Управляющий контроллер (например, ПЛК или ЧПУ) задаёт параметры перемещения: положение, скорость или крутящий момент. Сервопривод (ASD-A2) преобразует эти команды в соответствующее напряжение и ток, подаваемые на обмотки двигателя. Обратная связь от энкодера поступает в привод и сравнивается с заданием, после чего формируется корректирующее воздействие. Это позволяет обеспечить:

Точное позиционирование в пределах ±1 импульса энкодера;
Стабильную скорость вращения даже при переменной нагрузке;
Ограничение крутящего момента при механических перегрузках;
Минимальные колебания при старте и торможении.

Такая система управления исключает проскальзывание, характерное для шаговых двигателей, и обеспечивает абсолютную управляемость в любой момент.

Режимы работы

ECMA-C20807RS поддерживает работу в нескольких режимах, выбираемых на уровне сервопривода:

Позиционный режим (Position Mode): используется в системах ЧПУ, робототехнике и манипуляторах; позволяет точно контролировать перемещение по координате; команды поступают по импульсному интерфейсу или по сети (CANopen, EtherCAT).
Скоростной режим (Speed Mode): применяется в задачах, где важна равномерная скорость (конвейеры, намотка); скорость задается аналоговым сигналом или по сети; энкодер участвует в стабилизации оборотов.
Режим управления моментом (Torque Mode): подходит для натяжителей, пресса, имитаторов нагрузки; крутящий момент управляется сигналом 0–10 В или через коммуникацию; ограничение по току предотвращает перегрев и механический износ.
Режим внутреннего программирования: можно задать до 64 программируемых движений с параметрами ускорения, торможения, расстояния и задержки; удобно для автономных систем без внешнего ПЛК.
Комбинированный режим (например, Position+Speed): гибкая адаптация под сложные сценарии, например: перемещение с контролем скорости на отдельных участках.

Типовые области применения

Благодаря высокой точности и стабильной работе, ECMA-C20807RS применяется в следующих сферах:

Оборудование ЧПУ – фрезеровка, резка, гравировка;
Автоматизация упаковки – дозировка, транспортировка, маркировка;
Робототехника – суставные приводы, конвейерные манипуляторы;
Машиностроение – позиционеры, подъемные механизмы, оси перемещения;
Электронная сборка – pick-and-place устройства, системы пайки;
Системы дозирования и наполнения – с контролем по весу или уровню.

Таким образом, серводвигатель Delta ECMA-C20807RS — это сбалансированное решение для задач, требующих высокой точности, надёжности и гибкости в управлении движением. Благодаря широкому набору режимов, поддержке современных интерфейсов и компактному исполнению, он с успехом применяется как в простых автоматизированных узлах, так и в составе сложных производственных линий. Для оперативного подбора и поставки оборудования Delta в любых регионах России можно обратиться в компанию «Олниса», предлагающую поддержку и быструю логистику без лишних задержек.
