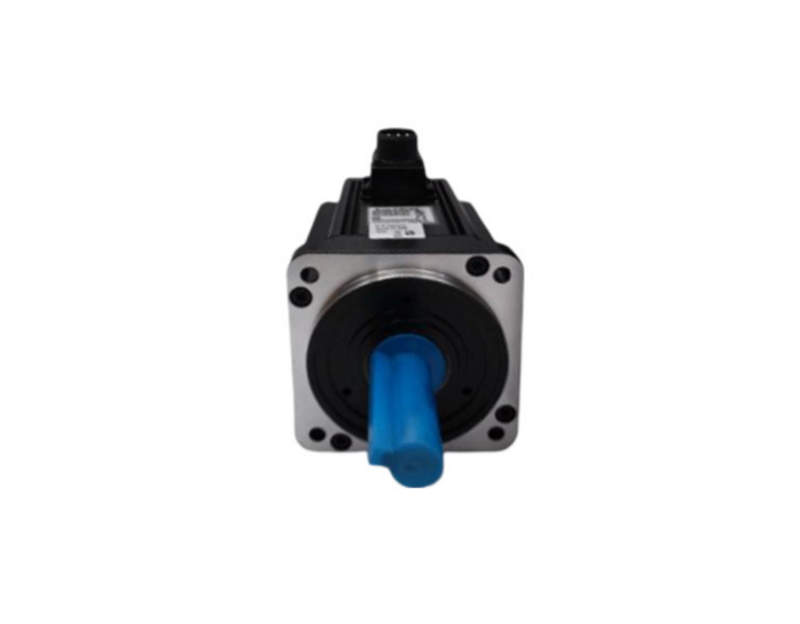

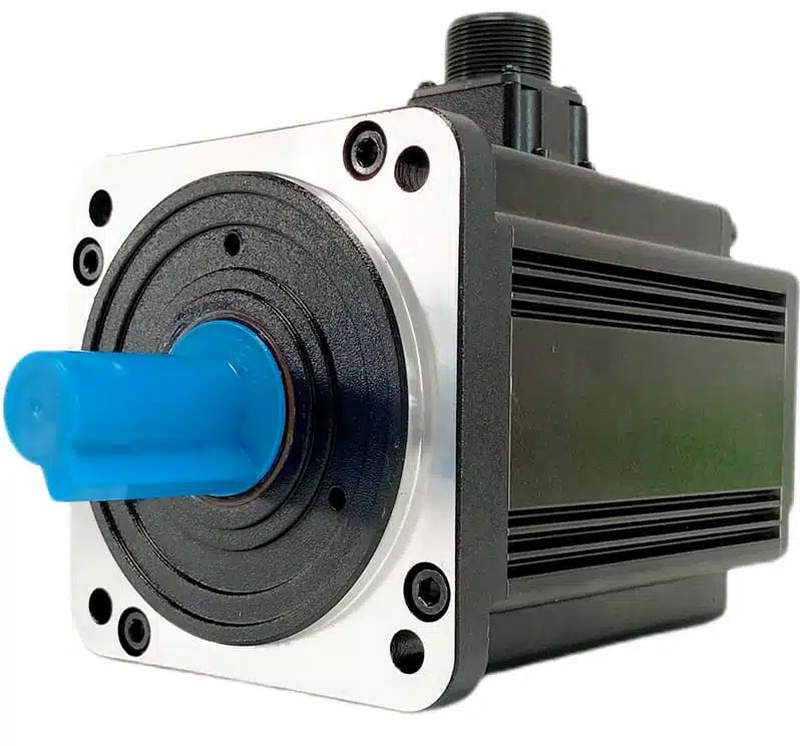

Серводвигатель Delta ECMA-KA1320SS: высокая мощность и точная кинематика в промышленной автоматике

Современные автоматизированные системы управления движением требуют высокой точности, надежности и гибкости в построении приводных решений. Одним из важных компонентов таких систем выступают серводвигатели, обеспечивающие прецизионное позиционирование, стабильную работу в динамике и обратную связь по положению и скорости. Серводвигатель Delta ECMA-KA1320SS — представитель серии ECMA от компании Delta Electronics, сочетающий в себе инженерную выверенность конструкции, высокие эксплуатационные характеристики и широкую применяемость в промышленной автоматике.

Основные технические характеристики

Серводвигатель ECMA-KA1320SS предназначен для работы в составе сервоприводных систем с управлением по протоколу CANopen, EtherCAT или аналогичным интерфейсам. Он обладает следующими ключевыми параметрами:

• Номинальная мощность: 2 кВт — оптимально для средних нагрузок, обеспечивая достаточный крутящий момент при компактных габаритах.
• Номинальное напряжение питания: 220 В (однофазное или трёхфазное AC) — стандартное напряжение для большинства промышленных применений.
• Номинальная частота вращения: 3000 об/мин — позволяет достигать высокой линейной скорости в мехатронных системах.
• Максимальная частота вращения: до 5000 об/мин — подходит для прерывистых циклов с пиковыми нагрузками.
• Номинальный крутящий момент: около 6.4 Н·м — достаточен для привода среднегабаритных механизмов.
• Максимальный крутящий момент: до 19 Н·м — для кратковременных нагрузок, пиковых ускорений.
• Класс защиты: IP65 (на фланце) — устойчив к пыли и струям воды; подходит для эксплуатации в агрессивных средах.
• Тип энкодера: абсолютный инкрементальный или многоборотовый (в зависимости от конфигурации) с разрешением до 17 бит.
• Интерфейс энкодера: стандартный для подключения к сервоприводу серии ASD-A2, ASD-B2 и других.
• Инерция ротора: средняя — подходит для универсальных задач, сбалансирована по соотношению разгона/остановки.

Конструктивные особенности и дизайн

Конструкция двигателя ECMA-KA1320SS основана на проверенной схеме с использованием:

• Корпуса из анодированного алюминия с ребрами охлаждения;
• Валом с шпоночным пазом под стандартный шпонковый соединитель;
• Прецизионными подшипниками, рассчитанными на длительную эксплуатацию;
• Двухкабельной схемой подключения (силовой и сигнальный) с экранированными разъемами;
• Совместимостью с фланцами по стандарту IEC.

Наличие встроенного датчика температуры и датчика Холла позволяет обеспечивать защиту от перегрева и контроль фазности при запуске. Внешний вид двигателя компактен, с возможностью фланцевого крепления, что обеспечивает удобство установки в ограниченном пространстве.

Режимы работы

ECMA-KA1320SS поддерживает несколько режимов управления, которые выбираются на стороне сервопривода:

• Позиционирование (Position Mode) — управление по положению в замкнутом контуре, часто с использованием абсолютного энкодера;
• Скоростной режим (Speed Mode) — задается скорость вращения; используется для непрерывных процессов;
• Режим крутящего момента (Torque Mode) — реализуется стабилизация крутящего момента при переменной нагрузке;
• Режим электронного редуктора (ECAM) — следование за мастером, например, в линии синхронного конвейера;
• Прямое управление по аналоговому сигналу или по импульсным входам (Pulse + Direction) — особенно востребовано при построении систем на базе контроллеров PLC;
• Поддержка виртуального осевого управления (Virtual Axis) — при использовании с контроллерами движения, например, Delta DVP или AS.

Принцип работы

Серводвигатель получает управляющие команды от сервопривода, который обрабатывает сигналы от энкодера. Замкнутая система управления работает по следующему циклу:

• Программный контроллер (ПЛК или ЦПУ) задает уставки (позиция/скорость/момент);
• Сервопривод рассчитывает управляющее воздействие по ПИД-алгоритму;
• На обмотки статора подается переменный ток, формируемый с использованием ШИМ;
• Ротор начинает вращаться, а энкодер формирует обратную связь;
• Замкнутая система корректирует параметры в реальном времени — обеспечивается высокая точность и плавность движения.

Таким образом, обеспечивается стабильное движение с минимальной погрешностью по положению и моменту. Поскольку двигатель работает с обратной связью, все изменения нагрузки немедленно компенсируются за счет увеличения или уменьшения тока на фазах.

Области применения

Серводвигатель Delta ECMA-KA1320SS применяется в самых разных сферах промышленной автоматизации:

• В системах упаковки: управление захватами, ножами, дозаторами;
• В координатных столах и ЧПУ-машинах;
• В ленточных транспортерах с синхронным управлением;
• В текстильных станках, где важна точность и плавность хода;
• В робототехнике: как привод поворотных и линейных осей;

В производстве электроники — для перемещения кареток, манипуляторов;В линиях автоматической сборки — подача, фиксация, прижим.

Преимущества использования

Среди сильных сторон ECMA-KA1320SS можно выделить:

• Высокую точность позиционирования — благодаря 17-битному энкодеру;
• Быструю реакцию на изменение нагрузки — замкнутый контур по моменту и скорости;
• Компактный форм-фактор при хорошей производительности;
• Устойчивость к перегрузкам и термическая защита;
• Совместимость с широким рядом сервоприводов Delta;
• Доступность кабельных и монтажных аксессуаров от одного производителя;
• Поддержка стандартных промышленных протоколов;
• Возможность гибкой настройки параметров через ПО Delta ASDA-Soft.

Таким образом, Delta ECMA-KA1320SS — это сбалансированное решение для построения высокоточных приводных систем, способное эффективно работать в условиях производственной загруженности и нестабильных нагрузок. Благодаря универсальности, совместимости с приводами Delta и гибкой настройке, этот двигатель может быть рекомендован для интеграции в широкий спектр задач.
