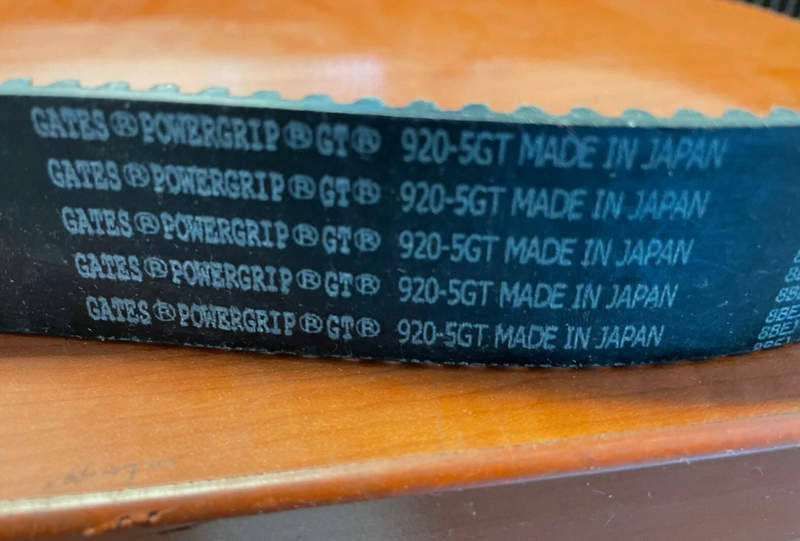

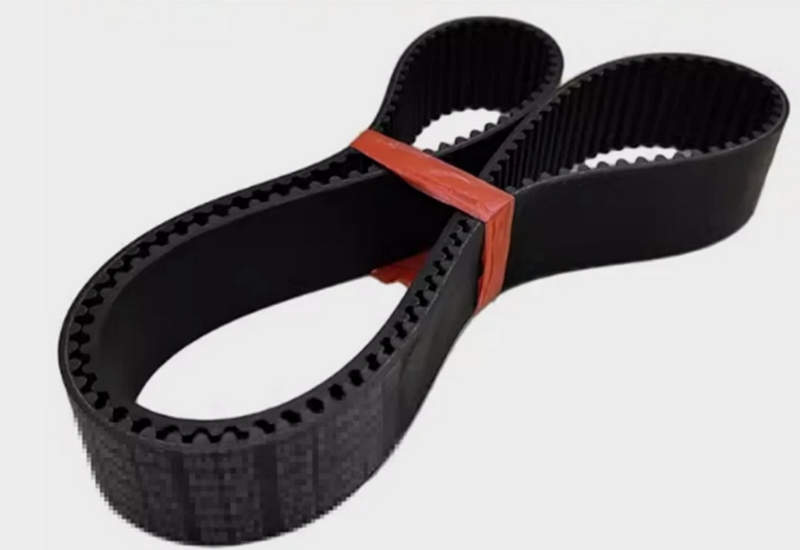

Ремень Gates 920-5GT-30 — точная передача движения в промышленном приводе

Зубчатые ремни с профилем GT (Gates PowerGrip GT) являются одними из наиболее эффективных решений для передачи вращательного движения с высокой точностью и минимальными потерями. Модель Gates 920-5GT-30 относится к линейке высокоточных синхронных ремней, предназначенных для промышленных приводов, станков с ЧПУ, упаковочного и текстильного оборудования. Благодаря своему конструктивному исполнению, данная модель обеспечивает стабильную передачу крутящего момента и длительный срок службы даже в условиях интенсивной эксплуатации.

Основные технические характеристики ремня Gates 920-5GT-30

Полный индекс ремня обозначает ключевые параметры, определяющие его применение. Длина 920 мм указывает на полную окружность ремня; профиль 5GT означает шаг зубьев 5 мм; ширина 30 мм определяет грузоподъёмность и передаваемое усилие. Они включают:

• Материал корда — фиберглас (стекловолокно);
• Материал зубьев и оболочки — термореактивный полиуретан или синтетический каучук (в зависимости от модификации);
• Число зубьев — 184 (при шаге 5 мм и длине 920 мм);
• Рабочая температура — от −30C до +100C (в отдельных модификациях — до +120C);
• Тип профиля — GT2 или GT3 (для конкретной серии уточняется по маркировке);
• Ширина ремня — 30 мм;
• Допустимая скорость — до 80 м/с;
• Класс точности — высокий, подходит для приводов с минимальным люфтом и вибрациями.

Конструктивные особенности и дизайн ремня

Конструкция ремня включает несколько слоёв: зубчатый профиль с точной геометрией, эластичный тяговый элемент, а также защитный наружный слой. Система зубьев с округлым профилем GT разработана для равномерного распределения нагрузки, что снижает точечный износ и повышает срок службы. Корд из стекловолокна обладает высокой растяжимостью и обеспечивает стабильную длину ремня на протяжении всего срока эксплуатации. Полиуретановое или резиновое покрытие повышает стойкость к истиранию, агрессивной среде, воздействию масел и охлаждающих жидкостей. Благодаря точной геометрии зубьев, ремень обеспечивает надежное зацепление с шкивами, исключая проскальзывание даже при резких нагрузках или частом старте-стопе. Кроме того, ремень рассчитан на работу в устройствах с высокой частотой оборотов, что делает его незаменимым для машин высокой производительности.

Принципы работы и взаимодействие с другими компонентами

Зубчатый ремень Gates 920-5GT-30 работает в составе синхронного ременного привода, где он соединяет два или более шкивов с профилем, соответствующим шагу GT. При вращении ведущего вала происходит точная передача крутящего момента на ведомый вал, без люфтов, просадок или скольжения. Эластичность ремня компенсирует незначительные несоосности вала, одновременно обеспечивая равномерную нагрузку на зубья по всей длине окружности. Принцип работы основан на точном зацеплении зубьев ремня с канавками шкива, что позволяет исключить паразитные вибрации, снизить шум и минимизировать износ. Система привода с использованием этого ремня требует минимального обслуживания, не нуждается в смазке, устойчива к загрязнениям, и обеспечивает надежную работу даже в пыльной или влажной среде.

Режимы работы и нагрузочные характеристики

Ремень способен функционировать как в непрерывных, так и в прерывистых режимах. Он подходит для длительной безостановочной работы под нагрузкой; выдерживает многократные старты и остановки, не теряя прочностных характеристик. Также ремень допускает работу в реверсивных системах, где направление вращения периодически изменяется. Максимальная нагрузка, которую способен выдержать ремень, зависит от комбинации ширины, длины и скорости. В типовых условиях — при натяжении и правильном подборе шкивов — ремень 30 мм шириной может передавать мощность до нескольких киловатт. Его эффективность напрямую зависит от натяжения, параллельности валов и соотношения диаметров шкивов.

Области применения ремня Gates 920-5GT-30

Ремень широко используется в различных сферах промышленности, где требуется высокая точность синхронизации и надежность привода.

• Станки с ЧПУ — обеспечивает точное позиционирование и синхронизацию осей;
• Упаковочное оборудование — работает в быстрых циклах с высокой частотой запуска и остановки;
• 3D-принтеры и плоттеры — обеспечивает гладкое движение и минимальный люфт;
• Текстильные машины — передает вращение без проскальзывания при высокой нагрузке;
• Конвейеры и автоматические линии — стабильно функционирует в непрерывном режиме;
• Медицинская техника и лабораторные приборы — используется в прецизионных механизмах;
• Робототехника и автоматизация — применяется для передачи движения в компактных приводах.

Преимущества использования ремней Gates серии 5GT

Ремни Gates 920-5GT-30 демонстрируют комплекс качеств, благодаря которым они широко распространены в инженерной практике:

• Точная передача движения без люфта и проскальзывания;
• Высокая стойкость к износу, термическим и химическим воздействиям;
• Долговечность даже в условиях интенсивного ритма работы;
• Отсутствие необходимости в смазке и простота обслуживания;
• Устойчивость к загрязнениям и внешним агрессивным факторам;
• Совместимость с широким ассортиментом стандартных шкивов;
• Низкий уровень шума и вибрации при работе.

В целом, ремень Gates 920-5GT-30 — это образец надежности и инженерной точности в области синхронной передачи. Благодаря своей универсальности, прочности и способности к стабильной работе в широком диапазоне условий, он уверенно занимает позиции в промышленной автоматике, производственных линиях и точных механизмах. Применение этого ремня позволяет проектировать долговечные и эффективные системы, где синхронность и надежность критичны. Для инженеров и техников, стремящихся к предсказуемому и стабильному результату, Gates 920-5GT-30 становится очевидным выбором.
