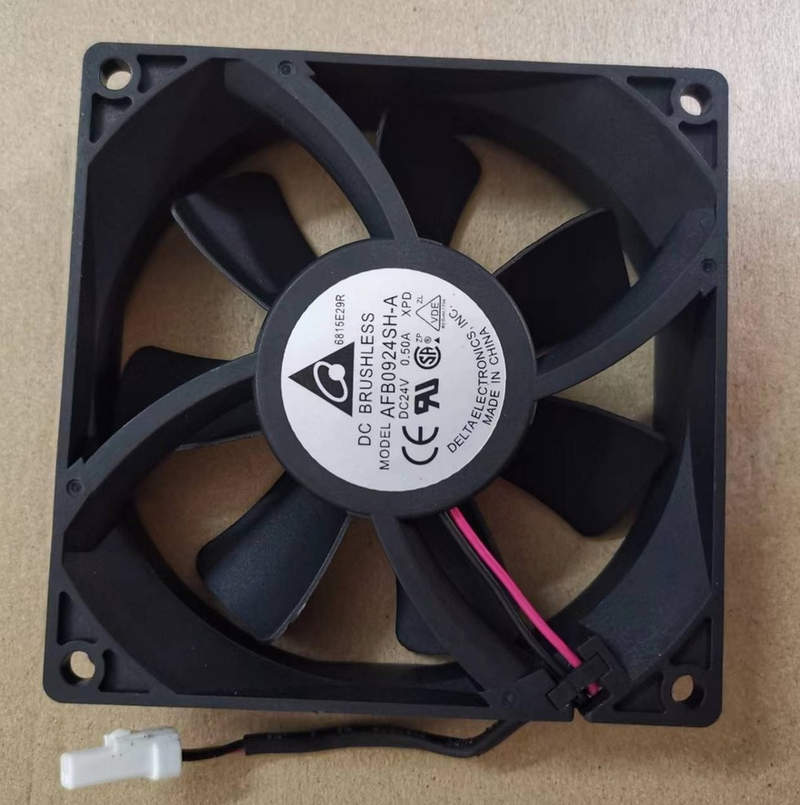

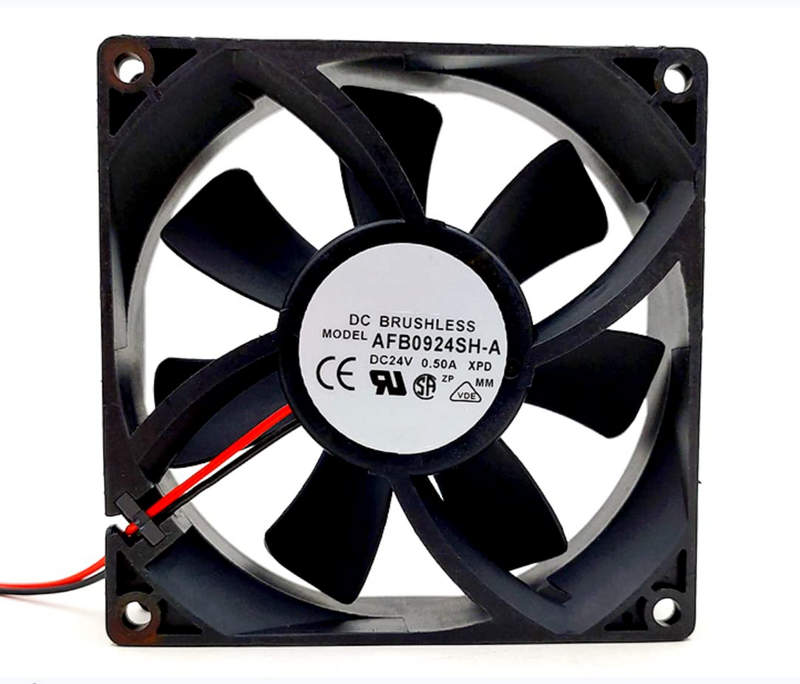

Вентилятор охлаждения Delta Electronics AFB0924SH для промышленной электроники

Электровентиляторы постоянного тока являются неотъемлемыми компонентами в современных системах охлаждения промышленного, серверного и телекоммуникационного оборудования. Модель Delta Electronics AFB0924SH представляет собой мощный, надёжный вентилятор с высоким статическим давлением, спроектированный для отвода тепла в условиях повышенной тепловой нагрузки. Он оптимально подходит для применения в узких пространствах и обеспечивает стабильную работу систем даже при интенсивной эксплуатации.

Технические характеристики

Delta AFB0924SH относится к линейке вентиляторов с размерами 92×92×25 мм и рассчитан на работу от источника питания постоянного тока с номинальным напряжением 24 В. Ниже перечислены основные технические параметры:

• Рабочее напряжение: 24 В DC;
• Диапазон напряжения: от 10,8 В до 25,2 В;
• Потребляемый ток: до 0,24 А;
• Потребляемая мощность: около 5,76 Вт;
• Скорость вращения: до 4000 об/мин;
• Воздушный поток: порядка 59,1 куб.фут/мин (CFM);
• Статическое давление: около 0,293 дюйма водяного столба;
• Уровень шума: приблизительно 39,5 дБА;
• Тип подшипников: шарикоподшипники;
• Коннектор: стандартный 3-пиновый (или в некоторых модификациях 2-пиновый);
• Рабочая температура: от -10 C до +70 C4;
• Срок службы (MTTF): до 70 000 часов при температуре 40 C.

Преимущества модели AFB0924SH

Модель AFB0924SH обладает рядом преимуществ, которые делают её привлекательным выбором для пользователей. Вот основные из них:

• Надёжная конструкция с длительным сроком службы.
• Высокая производительность при компактных размерах.
• Работа в расширенном температурном диапазоне.
• Наличие встроенных опций для управления и мониторинга.
• Совместимость с промышленными и IT-стандартами.
• Тихая работа при высокой скорости вращения.
• Универсальность установки и простота подключения.

Конструктивные особенности и исполнение

Корпус вентилятора выполнен из термостойкого пластика UL 94V-0. Он устойчив к механическим воздействиям и не поддерживает горение. Лопасти имеют аэродинамический профиль, способствующий созданию мощного и направленного воздушного потока. Центр вентилятора оснащён высокоэффективным ротором с электронным управлением, что обеспечивает стабильную частоту вращения даже при колебаниях напряжения питания. Устройство поддерживает опциональные функции, такие как выход тахометра (Tach output) для контроля скорости и PWM-регулирование для гибкого управления производительностью. Некоторые версии включают встроенную защиту от обратной полярности и функцию автостарта.

Delta AFB0924SH работает по стандартной схеме для вентиляторов постоянного тока с бесщёточным двигателем (BLDC). Электронная плата внутри вентилятора выполняет функции коммутации и управления фазами, используя эффект Холла для синхронизации положения ротора. Это обеспечивает высокую надёжность, отсутствие искрения, низкий уровень помех и увеличенный срок службы по сравнению с щёточными аналогами. Воздух засасывается с одной стороны вентилятора и с ускорением выбрасывается в противоположную сторону, создавая охлаждающий поток. За счёт высокой частоты вращения и оптимального профиля лопастей обеспечивается не только интенсивная циркуляция, но и значительное статическое давление, позволяющее вентилятору эффективно работать в условиях сопротивления воздушному потоку (например, при наличии фильтров или плотной компоновки компонентов).

Режимы эксплуатации

AFB0924SH предназначен для непрерывной работы и допускает использование как в горизонтальном, так и в вертикальном положениях. Он подходит для следующих условий эксплуатации:

• Работа в замкнутых корпусах при ограниченном притоке воздуха;
• Интенсивное охлаждение радиаторов процессоров и силовых транзисторов;
• Применение в высокотемпературной среде, вплоть до +70 C;
• Работа в пульсирующих или переменных тепловых режимах;
• Использование в режиме «24/7» без отключения.

Вентилятор может быть установлен в системах с обратной связью, где его скорость регулируется по температуре, либо работать в режиме постоянной производительности. Возможна реализация мониторинга через тахометрический сигнал с контролем выхода из строя или загрязнения (например, при падении оборотов ниже заданного порога).

Области применения

Модель AFB0924SH широко применяется в самых разных отраслях благодаря своей надёжности и высокой эффективности:

• Серверы и дата-центры;
• Силовая электроника: преобразователи, ИБП, приводы;
• Промышленные контроллеры и шкафы автоматизации;
• Станки с ЧПУ и промышленные ПК;
• Светодиодные панели высокой мощности;
• Оборудование связи, маршрутизаторы, коммутаторы;
• Медицинская аппаратура и лабораторные установки.

Его высокая производительность при умеренных габаритах делает модель удобной для встраивания в существующие системы без необходимости серьёзной модификации корпуса.

Таким образом, вентилятор Delta AFB0924SH — это проверенное решение для систем, требующих надёжного отвода тепла и стабильной работы в условиях перегрева. Благодаря мощному воздушному потоку, долговечным подшипникам и поддержке управляющих функций, он идеально подходит для использования в высоконагруженной и компактной аппаратуре. Это универсальный элемент систем охлаждения, заслуживший признание инженеров по всему миру.
