Минимальный износ механики благодаря RedStar HYD2FD

Современное гидравлическое оборудование требует регулярного технического обслуживания и своевременной замены изнашиваемых элементов. Одним из ключевых узлов в системах подачи и удержания давления является обратный клапан. Он обеспечивает одностороннее движение рабочей жидкости, предотвращая обратный поток и защищая систему от сбоев. Однако даже самые надёжные изделия со временем нуждаются в ремонте. Именно для таких целей предназначен ремкомплект обратного клапана RedStar HYD2FD — профессиональное решение для восстановления работоспособности компонента без полной замены.

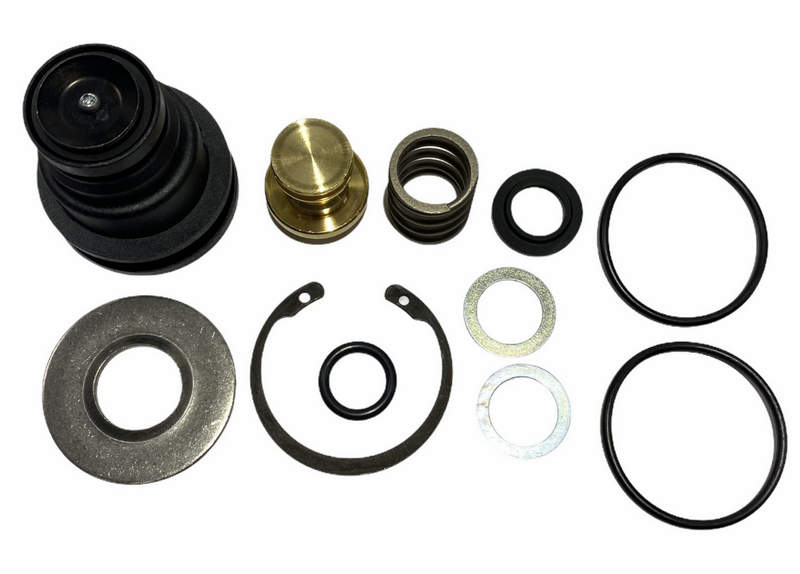

Состав ремкомплекта

В зависимости от модификации клапана и версии исполнения, ремкомплект RedStar HYD2FD может включать в себя следующие элементы:

• резиновое или фторкаучуковое уплотнительное кольцо корпуса;
• уплотнительное кольцо золотника или клапанного элемента;
• направляющая втулка;
• пружина возврата с определённой жёсткостью и длиной;
• металлическое седло или подседельный элемент;
• шайбы и ограничительные кольца;
• смазка или герметизирующая паста (в отдельных версиях комплектации);
• паспорт на комплект с маркировкой даты производства и указанием допусков;
• иногда — диагностическая инструкция по определению износа штатных деталей.

Все элементы изготовлены по допускам OEM-производителя и рассчитаны на прямую замену штатных узлов без дополнительной подгонки.

Основные характеристики элементов

Уплотнительные кольца изготавливаются из маслобензостойкого материала: чаще всего используется NBR (бутадиен-нитрильный каучук) или FKM (в частности, Viton) в зависимости от условий эксплуатации. Диапазон температур: от –30 C до +120 C для NBR, до +200 C для FKM. Твердость: 70–90 единиц по Шору А. Пружины, входящие в состав комплекта, изготавливаются из нержавеющей стали или углеродистых сталей с антикоррозионным покрытием. Рассчитаны на работу в условиях многократных циклов сжатия без пластической деформации. Жесткость, длина и диаметр подбираются в зависимости от типоразмера клапана HYD2FD. Металлические элементы седла и направляющей — из закаленной стали с прецизионной шлифовкой и антикоррозионной обработкой. Это гарантирует плотное прилегание золотника, отсутствие пульсаций и повышение срока службы всей сборки.

Принцип работы восстановленного клапана

После установки всех компонентов ремкомплекта клапан восстанавливает полную герметичность и способность к одностороннему пропуску потока. Рабочая жидкость проходит через клапан при достижении давления открытия, преодолевающего силу пружины. При обратном направлении давления золотник возвращается в посадочное седло, перекрывая канал. Принцип действия остаётся аналогичным оригинальному — механическое срабатывание под воздействием давления с возвращением золотника при обратном потоке. Однако новые уплотнители и пружины обеспечивают точность работы, исключают закусывания и протечки, что критично в системах с минимальными допусками по давлению.

Режимы эксплуатации и допустимые параметры

После замены изношенных узлов допустимы те же режимы работы, что и для нового клапана HYD2FD:

• рабочее давление: до 350 бар;
• максимальное кратковременное давление: до 420 бар;
• температурный диапазон: от –30 C до +120 C;
• совместимость с минеральными маслами ISO VG 32, 46, 68;
• не рекомендуется работа с водно-гликолевыми жидкостями и фосфатэфирами без предварительной консультации с производителем ремкомплекта;
• частота включений: до 100 циклов в минуту при условии стабильной гидравлики.

Важно учитывать, что при монтаже ремкомплекта необходимо строго соблюдать инструкции по моменту затяжки, смазке и расположению элементов. Нарушение технологии может привести к преждевременному выходу из строя даже новых комплектующих.

Конструктивные особенности и нюансы сборки

Одним из преимуществ конструкции является модульность — большинство клапанов HYD2FD допускают быструю разборку без специальных стендов. Это позволяет производить ремонт прямо на месте эксплуатации. При этом:

• все уплотнители устанавливаются без натяга, в специально обработанные проточки;
• пружины могут иметь направляющие втулки, исключающие перекос;
• седло клапана фиксируется стопорными кольцами и должно прилегать без люфта;
• желательно использовать моментный ключ при затяжке крышек корпуса;
• в случае глубокого износа посадочного гнезда возможна его расточка и установка ремонтного вкладыша.

Правильная сборка — ключевой фактор для обеспечения стабильной и безопасной работы отремонтированного узла.

Преимущества использования оригинального ремкомплекта

Использование оригинального ремкомплекта для электропривода или другого оборудования обладает рядом важных преимуществ, которые обеспечивают надежность, долговечность и безопасность эксплуатации. Ниже перечислены основные из них:

• экономия по сравнению с полной заменой клапана может достигать 60–80 %;
• снижение времени простоя оборудования благодаря оперативному ремонту;
• гарантированное соответствие размеров и характеристик OEM-изделиям;
• возможность выполнения работ без демонтажа всей гидролинии;
• длительный срок службы обновлённого клапана при корректной установке.

Применение оригинальных ремкомплектов особенно важно в системах, где точность дозировки или давление строго регламентированы, например, в гидропрессах, формовочных линиях, металлообработке.

Таким образом, ремкомплект для обратного клапана RedStar HYD2FD представляет собой высокоэффективное решение для поддержания работоспособности гидросистем без необходимости дорогостоящей замены всего узла. Его использование позволяет восстановить функциональность клапана до заводского уровня, обеспечить герметичность, точность срабатывания и устойчивость к нагрузкам. При соблюдении монтажных требований и корректной эксплуатации обновлённый клапан будет служить не хуже нового, снижая затраты на обслуживание и повышая надёжность оборудования.
