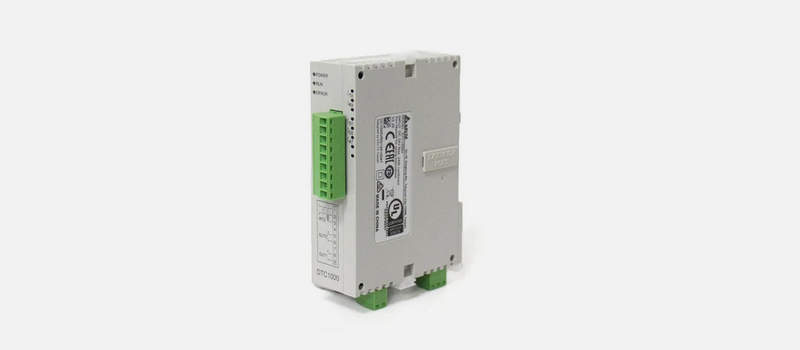

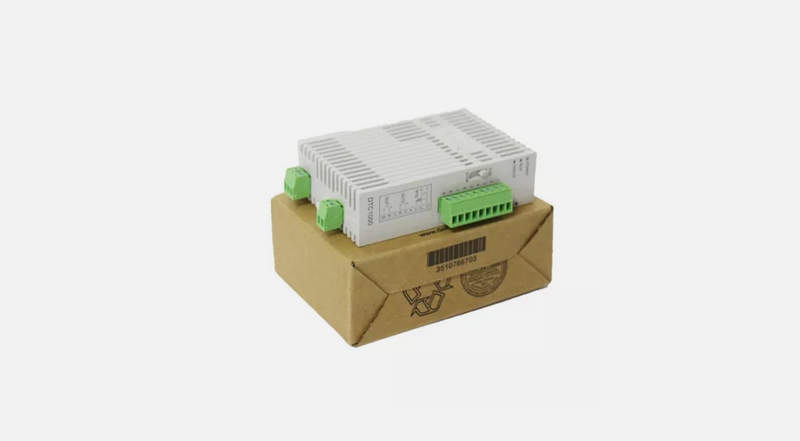

Снижение колебаний температуры при использовании контроллера Delta DTC1000V
Температурные контроллеры играют ключевую роль в системах автоматизации, обеспечивая точное поддержание заданных температурных параметров в производственных, лабораторных и бытовых установках. Модель Delta DTC1000V — представитель линейки цифровых микропроцессорных регуляторов, отличающихся компактностью, надежностью и широкими возможностями по настройке и управлению. Данный контроллер активно применяется в термокамерах, сушильных шкафах, экструзионных линиях, упаковочном оборудовании и других системах, где требуется точный температурный контроль.
Основные технические характеристики
Контроллер DTC1000V характеризуется сбалансированным сочетанием функциональности и удобства настройки. Его основные технические параметры включают:
- Тип корпуса: панельный монтаж, габарит 48×48 мм (тип 1/16 DIN);
- Питание: 100...240 В AC, 50/60 Гц либо 24 В AC/DC в зависимости от модификации;
- Дисплей: двухстрочный светодиодный (PV и SV) с четырёхразрядной индикацией, красный и зелёный цвета;
- Типы входов: универсальные; термопары (K, J, T, E, N, S, R, B), термосопротивления PT100, аналоговые напряжения/токи (в зависимости от версии);
- Диапазон измерения: от -199,9 до +1370 C (в зависимости от типа входа);
- Точность измерения: ±0,5% от диапазона измерения ±1 разряд;
- Управление: PID, ON/OFF, автонастройка PID параметров;
- Выходы управления: релейный, напряжение на SSR, аналоговый (опции);
- Дополнительные выходы: тревожные/аварийные, до двух настраиваемых выходов;
- Интерфейс связи: RS-485 (Modbus RTU — опционально);
- Рабочая температура: от 0 до +50 C;
- Степень защиты лицевой панели: IP65.
Конструктивные особенности и монтаж
Delta DTC1000V предназначен для установки в стандартные щитовые панели и обеспечивает простую интеграцию в системы управления. Монтаж осуществляется с использованием комплектного фиксатора с задней стороны панели. Корпус выполнен из термостойкого пластика, устойчивого к внешним воздействиям и вибрациям. Подключение осуществляется через винтовые клеммы, чётко промаркированные и обеспечивающие удобство разводки проводов. Особое внимание уделено эргономике: крупные символы на LED-дисплее позволяют считывать показания даже в условиях недостаточной освещенности. Наличие двух строк упрощает визуальный контроль текущей температуры (PV) и заданного значения (SV).
Принцип действия и режимы управления
Контроллер DTC1000V функционирует на основе сравнения текущего значения температуры (PV) с заданным (SV), формируя управляющий сигнал на исполнительный элемент. Применяются следующие режимы управления:
- ON/OFF (дискретный): простейший режим управления, при котором включение и выключение нагревателя осуществляется при превышении температурной уставки. Подходит для грубого регулирования с невысокой точностью.
- PID (пропорционально-интегрально-дифференцирующий): обеспечивает более плавное и точное регулирование. Контроллер производит расчет управляющего воздействия с учётом текущей ошибки, её накопления и темпа изменения. Для эффективной работы контроллера используется автонастройка PID-параметров — функция, позволяющая адаптироваться к характеристикам конкретного объекта без участия оператора.
- Manual (ручной режим): может быть использован для задания управляющего воздействия вручную, например, в тестовых сценариях или при наладке оборудования.
Кроме основного канала управления, доступны тревожные выходы, которые могут активироваться при отклонении температуры от заданных границ, при ошибке датчика, или при достижении заданного времени работы.
Алгоритмы защиты и функции безопасности
Для промышленного оборудования критически важно наличие встроенных алгоритмов защиты. В DTC1000V реализованы следующие механизмы:
- контроль обрыва термопары или термосопротивления (ошибка «Sensor error»);
- аварийные выходы для сигнализации и остановки процесса;
- настройка предельных значений температуры (верхний и нижний лимиты);
- защита от выхода за пределы диапазона измерения;
- резервное хранение настроек и уставок при пропадании питания.
Применение в промышленных и лабораторных системах
DTC1000V успешно используется в следующих направлениях:
- Термическая обработка: печи для отжига, плавления, сушильные шкафы;
- Пищевое оборудование: пастеризаторы, стерилизаторы, термокамеры;
- HVAC-системы: климатические камеры, отопительные модули;
- Лаборатории и НИИ: стенды для испытаний при стабильной температуре.
Контроллер стабильно работает в условиях нестабильной нагрузки и обеспечивает точное поддержание температуры даже при кратковременных перепадах питания.
Преимущества и отличительные особенности
Контроллер DTC1000V имеет ряд преимуществ по сравнению с аналогичными устройствами:
- универсальность входов — подходит для большинства промышленных датчиков;
- компактные размеры при высокой функциональности;
- точность регулирования благодаря PID-алгоритмам и автонастройке;
- визуально удобный LED-дисплей;
- возможность подключения к SCADA-системам по протоколу Modbus RTU;
- простая настройка с панели без необходимости подключения к ПК;
- широкий диапазон рабочих температур и высокая надёжность.
Примечания по вводу в эксплуатацию
Перед первым включением контроллера необходимо:
- удостовериться в правильности подключения датчика и выходов;
- задать тип используемого входа (термопара, PT100 и др.);
- установить уставку температуры;
- выбрать режим регулирования (ON/OFF или PID);
- при необходимости — активировать автонастройку.
Дополнительные параметры, такие как фильтрация сигнала, гистерезис, время тревожного срабатывания, также доступны для точной адаптации под конкретный объект управления.
Таким образом, температурный контроллер Delta DTC1000V — это удобное, надёжное и точное решение для систем, где требуется контроль температуры с высокой степенью точности. Благодаря универсальности входов, гибкой настройке режимов управления, встроенным защитам и компактному форм-фактору, он остаётся востребованным в самых различных отраслях промышленности. Надежность, продуманная логика управления и простота интеграции делают его оптимальным выбором для задач температурной автоматизации различной сложности.
