Как RXLG1KW20RJ снижает выбросы энергии при остановке двигателя

В современной промышленной автоматике всё чаще применяются частотные преобразователи для управления скоростью асинхронных и синхронных электродвигателей. Однако при резком торможении или снижении скорости возникает обратный поток энергии от двигателя в преобразователь, что может вызвать перенапряжение на шине постоянного тока и привести к аварийной остановке оборудования. Для эффективного рассеивания этой избыточной энергии используются тормозные резисторы. Одним из представителей этого класса устройств является тормозной резистор Delta RXLG1KW20RJ, отличающийся надёжностью, компактными размерами и универсальностью применения.

Технические характеристики

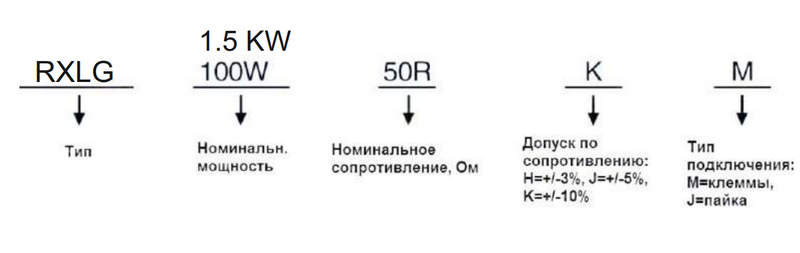

Delta RXLG1KW20RJ представляет собой алюминиевый резистор мощностью 1 кВт с номинальным сопротивлением 20 Ом. Его технические параметры позволяют применять его в широком диапазоне промышленных задач, особенно в системах с частотными преобразователями при высоких динамических нагрузках. Основные характеристики:

• Номинальная мощность: 1000 Вт (1 кВт);
• Номинальное сопротивление: 20 Ом ±5 %;
• Максимальное напряжение: до 1000 В DC (в зависимости от условий монтажа и применения);
• Рабочая температура: от −55 до +200 C;
• Исполнение: корпус из анодированного алюминия с ребрами охлаждения;
• Класс защиты: IP50 (при установке внутри шкафа), возможно повышение до IP65 с соответствующим монтажом;
• Способ монтажа: винтовое крепление к металлическому основанию или радиатору;
• Индикация перегрева: отсутствует встроенный датчик, возможно подключение внешнего термоконтроля;
• Масса изделия: около 0,7–0,9 кг (в зависимости от производителя партии и исполнения);
• Размеры: ориентировочно 300×60×60 мм.

Такое сочетание параметров делает этот резистор применимым в большом количестве типовых решений по торможению в автоматизированных системах.

Конструкция и особенности исполнения

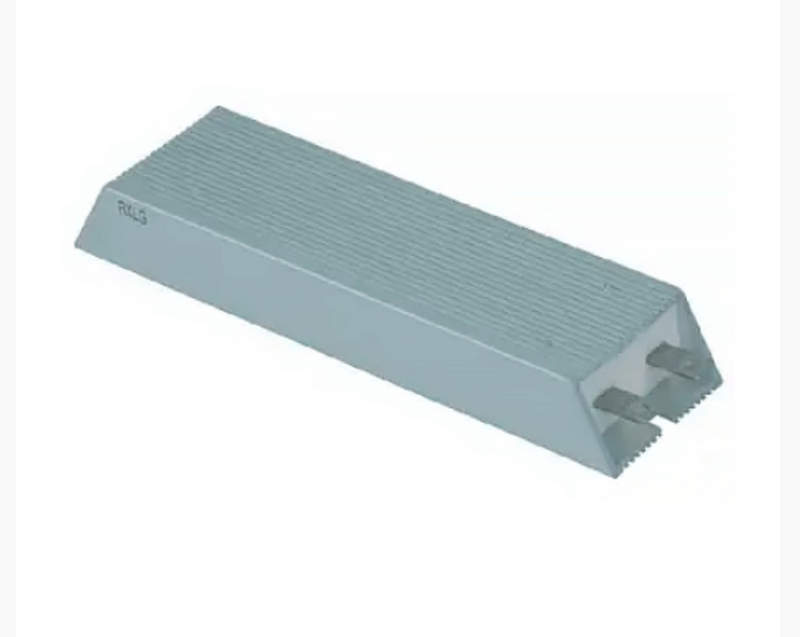

Корпус RXLG1KW20RJ изготовлен из анодированного алюминия, обладающего хорошей теплопроводностью. Поверхность корпуса имеет развитую площадь за счёт продольных рёбер охлаждения, что улучшает теплоотвод в естественных условиях. Внутри корпуса размещён спиральный резистивный элемент из проволоки или ленты (чаще всего сплава нихрома), зафиксированный на изолирующей керамической основе. Резистор герметизирован термостойким компаундом, что позволяет защитить внутреннюю часть от пыли и вибрации. Выводы — гибкие изолированные провода, рассчитанные на подключение к цепи тормозного модуля или непосредственно к шине DC частотного преобразователя. Благодаря своей форме, корпус легко монтируется на металлические панели или радиаторы с использованием термопасты и винтового крепежа, что обеспечивает надёжный отвод тепла.

Работа тормозного резистора основана на преобразовании избыточной электрической энергии в тепловую путём прохождения тока через резистивный элемент. При торможении двигателя часть кинетической энергии преобразуется в электрическую, которая через тормозной транзистор сбрасывается на резистор. Ток, проходя через резистор RXLG1KW20RJ, вызывает нагрев, и энергия рассеивается в окружающую среду. Важным параметром является способность резистора выдерживать кратковременные перегрузки. RXLG1KW20RJ рассчитан на работу в импульсных режимах с высокой пиковой нагрузкой при условии достаточного времени охлаждения между циклами. Поэтому при подборе необходимо учитывать не только номинальную мощность, но и график нагрузки.

Преимущества модели RXLG1KW20RJ

По сравнению с традиционными корпусными или проволочными резисторами, RXLG1KW20RJ обладает рядом важных достоинств:

• Компактное исполнение при высокой рассеиваемой мощности;
• Эффективный теплоотвод за счёт алюминиевого корпуса;
• Универсальность применения в различных промышленных условиях;
• Простота монтажа и подключения;
• Высокая устойчивость к вибрациям и температурным перепадам;
• Невысокая стоимость при хорошем ресурсе службы;
• Подходит как для горизонтального, так и для вертикального монтажа;
• Возможно применение в составе модульных тормозных сборок.

Эти свойства делают резистор удобным и надёжным элементом тормозных схем, особенно там, где важны габариты, теплоотвод и устойчивость к динамике нагрузок.

Режимы работы

Резистор способен работать как в непрерывном, так и в импульсном режиме:

• Непрерывный режим: подходит для ситуаций с регулярным торможением, например, в подъемных механизмах, кранах, конвейерах. При этом важно обеспечить достаточный теплоотвод — желательно устанавливать резистор на радиатор или вентилируемую панель.
• Импульсный режим: допускает кратковременные нагрузки выше номинальной, например, при аварийном торможении или при редких интенсивных остановках. В таком режиме возможен кратковременный перегрев, допустимый по спецификации (в пределах температурной инерции материала корпуса и сплава).

В обоих режимах важно избегать длительного перегрева, который может привести к деградации изоляции, ослаблению контактов или даже возгоранию.

Типовые области применения

Delta RXLG1KW20RJ применяется в составе тормозных узлов для систем с частотными преобразователями, в промышленной автоматике и электроприводах. Наиболее часто резисторы этого типа используются в:

• Системах подъема и опускания (тали, лифты, краны);
• Ленточных конвейерах с аварийным стопом;
• Центрифугах и шпинделях;
• Прессах и быстроходных приводах;
• Вентиляторах и насосах с инерционной нагрузкой;
• Механизмах позиционирования (станки ЧПУ, манипуляторы, роботы).

Также резисторы подобного типа могут применяться в энергетике — например, в качестве нагрузки для испытаний инверторов или аккумуляторов.

Таким образом, тормозной резистор Delta RXLG1KW20RJ представляет собой эффективное решение для отвода энергии при торможении в приводных системах. Благодаря хорошему соотношению мощности, надёжности и компактности, он нашёл широкое применение в автоматизированных установках различной сложности. При правильном подборе и учёте режимов работы данный резистор способен обеспечить стабильную и безопасную эксплуатацию систем с высокой динамикой. Для инженеров, проектировщиков и специалистов по электроприводу RXLG1KW20RJ становится надёжным компонентом в конструкции тормозных цепей.
