Тестер Fluke Pro3000: эффективное решение для поиска и идентификации проводки

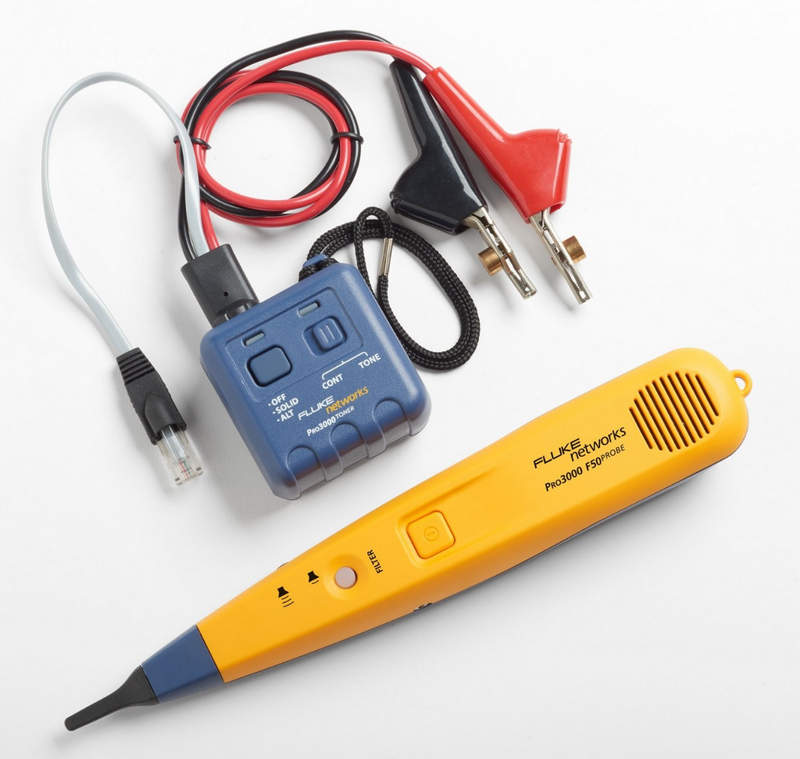

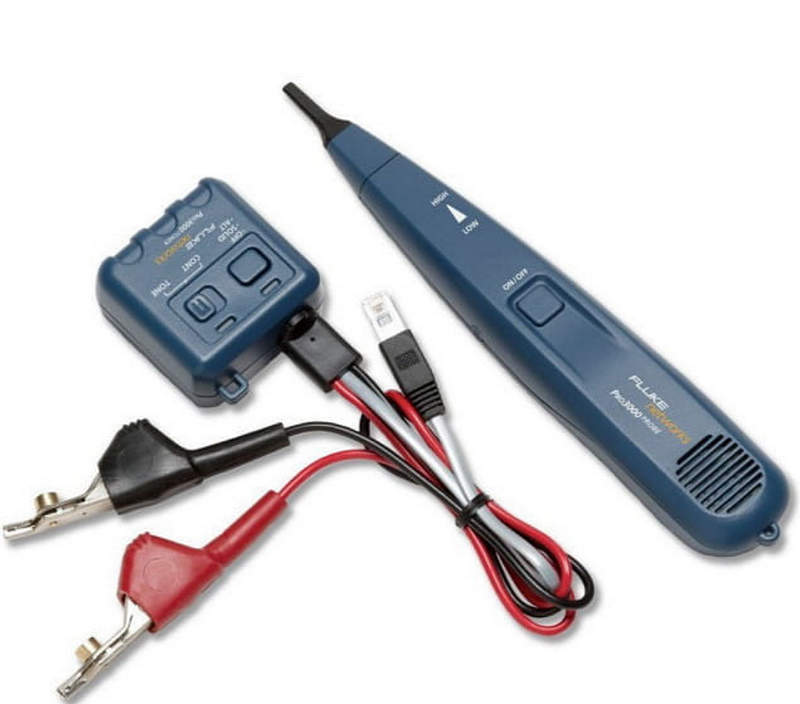

Fluke Pro3000 представляет собой комплект для поиска, маркировки и проверки коммуникационных кабельных линий, созданный для работы с медными проводниками в телекоммуникационных и сетевых системах. Устройство объединяет аналоговый генератор тонального сигнала и индуктивный пробник, обеспечивая передачу сигнала по кабелю и его последующее обнаружение в кабельных трассах. Конструкция прибора ориентирована на точное определение отдельных проводников, пар и участков линий без необходимости прямого визуального доступа к кабельной разводке.
Технические характеристики
Основные параметры Fluke Pro3000 определяют возможности устройства при работе с различными типами кабельных систем. Генератор сигнала рассчитан на передачу тона на расстояние до 16 километров по большинству типов кабелей, что расширяет область применения прибора при обслуживании распределённых линий связи. Ключевыми техническими характеристиками являются:
- рабочий режим генератора — подача постоянного или переменного тонального сигнала,
- технология SmartToneTM — формирование 5 различных вариантов тонального сигнала для точного определения кабельной пары,
- номинальная частота постоянного сигнала — 1000 Гц,
- частота переменного сигнала — 1000/1500 Гц,
- выходная мощность в тональном режиме — 8 дБм при нагрузке 600 Ом,
- выходное напряжение в режиме проверки целостности цепи — 8 В постоянного тока при использовании новой батареи,
- защита входной части генератора от перенапряжения — до 60 В постоянного тока в режиме тонального сигнала и проверки полярности,
- тип питания генератора — щелочная батарея 9 В,
- рабочий температурный диапазон — от -20 C до +60 C,
- температура хранения — от -40 C до +70 C,
- размеры генератора — 6,9 × 6,1 × 3,6 см,
- тип управления генератором — переключатель выбора режима Tone или Continuity и кнопочный выбор вариантов сигнала,
- тип соединительных элементов — встроенный кабель с зажимами типа «крокодил» и разъёмом RJ-11.
Пробник Fluke Pro3000 обеспечивает получение звукового сигнала от генератора и оснащается элементами управления для адаптации уровня громкости. Конструкция позволяет использовать устройство при поиске кабелей внутри стеновых конструкций, распределительных коробок и кабельных каналов. Основные параметры пробника включают:
- тип обнаружения сигнала — индукционный бесконтактный метод,
- регулировка громкости — плавный поворотный регулятор,
- управление включением — кнопочный выключатель,
- сменный наконечник для повышения удобства эксплуатации,
- разъём подключения наушников — 3,5 мм,
- питание — щелочная батарея 9 В,
- рабочий диапазон температуры — от -20 C до +60 C,
- температура хранения — от -40 C до +70 C,
- размеры пробника — 24,9 × 4,1 × 3,3 см.
Особенности конструкции
Конструкция Fluke Pro3000 разработана с учётом необходимости эксплуатации в условиях монтажных и сервисных работ с кабельными сетями. Генератор выполнен в компактном корпусе с защищёнными элементами управления, предотвращающими случайное изменение режима при переноске. На лицевой панели расположены индикаторы состояния, отображающие выбранный режим работы и наличие сигнала. Особое значение имеет технология SmartToneTM, которая изменяет структуру звукового сигнала при замыкании выбранной пары на удалённом конце линии. Благодаря этому оператор может определить конкретный проводник даже при наличии нескольких одинаковых кабелей в одном пучке. Пять вариантов тонального сигнала позволяют выполнять идентификацию более точно, чем при использовании стандартного однотонного генератора. Пробник оснащается мощным динамиком, обеспечивающим слышимость сигнала через различные препятствия, включая элементы строительных конструкций и защитные оболочки кабелей. Эргономичная форма корпуса позволяет удерживать устройство одной рукой, а сменный наконечник обеспечивает возможность длительной эксплуатации без замены всего прибора. В комплекте предусмотрены соединительные элементы для подключения к различным типам линий. Кабель генератора включает зажимы с контактными иглами для доступа к отдельным жилам и разъём RJ-11 для подключения к телефонным и телекоммуникационным розеткам. Такая конструкция делает Fluke Pro3000 универсальным инструментом для работы с медными линиями различного назначения.
Области применения
Fluke Pro3000 используется в различных направлениях, связанных с эксплуатацией и обслуживанием кабельной инфраструктуры. Основными сферами применения являются:
- поиск и идентификация телефонных линий,
- трассировка сетевых медных кабелей,
- определение отдельных проводников внутри кабельных пучков,
- проверка целостности электрической цепи,
- контроль правильности подключения проводников,
- обслуживание структурированных кабельных систем,
- маркировка линий в распределительных шкафах,
- поиск скрытых кабельных трасс внутри помещений.
Таким образом, Fluke Pro3000 является эффективным инструментом для поиска и определения кабельных линий благодаря сочетанию аналогового генератора сигнала, чувствительного пробника и технологии SmartToneTM. Устройство обеспечивает стабильную работу при диагностике медных коммуникационных систем и применяется в различных областях, где требуется точное определение проводников. Компания «Олниса» предлагает Fluke Pro3000 как часть ассортимента промышленного оборудования для предприятий и организаций. Мы осуществляем поставку современных измерительных приборов, обеспечивая доступ к качественной продукции для профессионального применения. «Олниса» является поставщиком промышленного оборудования, предлагая широкий выбор технических решений от ведущих производителей.
