Кабельный тестер Fluke Networks IntelliTone Pro: надёжность, точность и удобство эксплуатации

Fluke Networks IntelliTone Pro относится к профессиональным средствам поиска, идентификации и первичной проверки медных кабельных линий. Прибор применяют с витой парой, телефонными и низковольтными линиями для определения кабеля в пучке, трассировки маршрута и проверки соединений. Цифровой и аналоговый режимы повышают избирательность поиска в насыщенной кабельной инфраструктуре.

Технические характеристики

Рабочие параметры определяют возможности Fluke Networks IntelliTone Pro при поиске и проверке линий. Ниже приведены основные технические данные и режимы:

• поддерживается работа с медными кабелями на 2, 4, 6 и 8 проводников, включая четырехпарную витую пару,
• для подключения сетевых линий применяется разъем RJ45 на 8 контактов, а для телефонных цепей используется интерфейс RJ11,
• цифровой режим IntelliTone предназначен для идентификации кабеля среди параллельно проложенных линий,
• аналоговый режим SmartTone позволяет изменять характер тонального сигнала при замыкании отдельных жил и определять нужную пару,
• режим WireMap используется для проверки последовательности 8 жил и выявления обрывов, коротких замыканий, перестановок и ошибочных соединений,
• питание передатчика и приемника выполняется от автономных батарей номиналом 9 В,
• типовой диапазон рабочей температуры составляет от 0 до +40 C,
• температура хранения находится приблизительно в интервале от –20 до +60 C,
• максимальная рабочая высота для стандартной эксплуатации достигает около 3000 м над уровнем моря,
• световая индикация приемника используется для оценки уровня сигнала, а звуковая — для поиска линии,
• режим проверки непрерывности позволяет устанавливать наличие электрической связи между концами проводников,
• цифровая технология снижает влияние соседних линий и электромагнитных наводок по сравнению с обычным аналоговым трассированием.

Принцип работы

Работа комплекса основана на вводе в кабель сформированного сигнала и его обнаружении индуктивным датчиком. Передатчик создает кодированную цифровую последовательность либо традиционный тональный сигнал. В цифровом режиме приемник анализирует амплитуду и структуру сигнала, поэтому соседняя наводка реже воспринимается как искомая. При приближении щупа к нужному кабелю уровень индикации возрастает. После локализации линии можно перейти к проверке распайки и последовательности жил. Такой алгоритм объединяет трассировку, идентификацию и базовую диагностику.

Режимы измерения и проверки

Функциональные режимы ориентированы на разные этапы обслуживания кабельной системы. Основные операции выполняются следующим образом:

• цифровое тонирование используется для выделения конкретной линии в плотном кабельном жгуте,
• аналоговое тонирование применяется на пассивных цепях и при поиске отдельных проводников,
• SmartTone помогает различать пары по изменению звуковой тональности при их последовательном замыкании,
• WireMap показывает порядок соединения контактов от 1 до 8 и позволяет обнаружить нарушение распайки,
• проверка целостности выявляет отсутствие электрического контакта в разомкнутой цепи,
• визуальная шкала приемника применяется для сравнения уровня сигнала при движении вдоль трассы,
• звуковая индикация облегчает поиск кабеля в шкафах, лотках и распределительных коробках,
• совместное использование двух режимов тонирования позволяет переходить от общего обнаружения трассы к точному выделению нужной пары.

Особенности конструкции

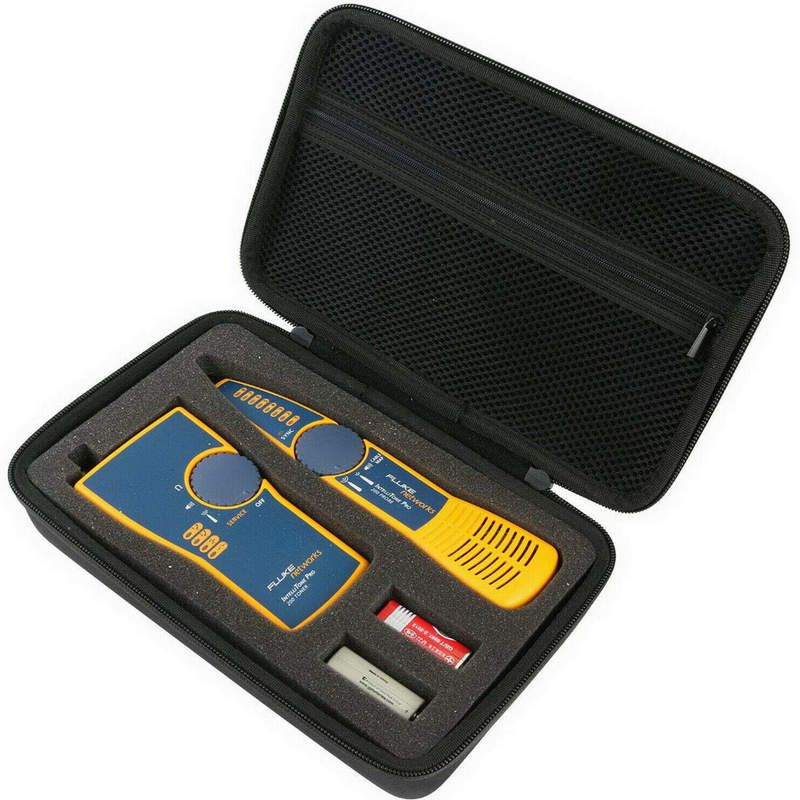

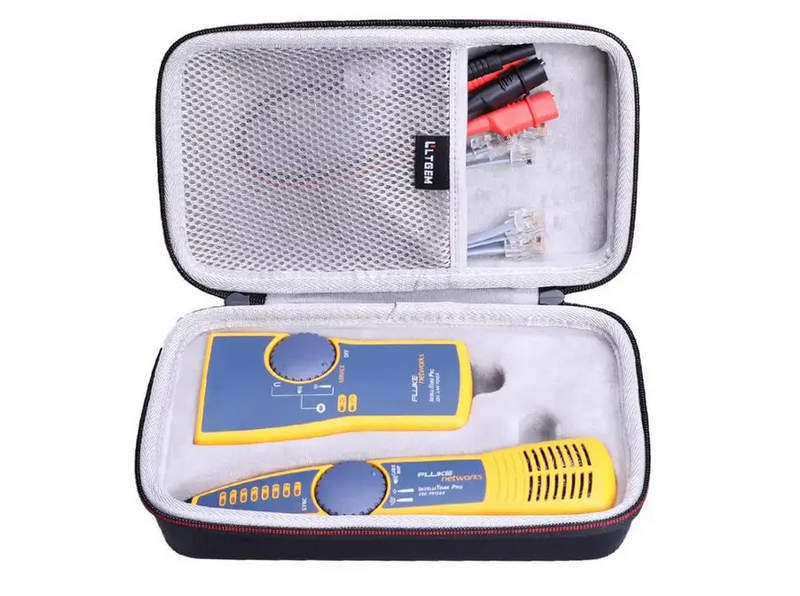

Комплект Fluke Networks IntelliTone Pro состоит из генератора и приемного щупа. Органы управления размещены для выполнения основных операций одной рукой. Передатчик содержит схемы формирования цифрового и аналогового сигналов, интерфейсные разъемы, цепи проверки проводников и световую индикацию. Приемник оснащен индуктивным наконечником, усилителем, блоком распознавания цифрового сигнала и звуковой и визуальной индикацией. Узкая форма щупа дает возможность работать между близко расположенными кабелями на патч-панели. Автономное питание позволяет применять комплект непосредственно у распределительных шкафов, розеток и кабельных трасс.

Области применения

Прибор ориентирован на обслуживание структурированных кабельных систем и низковольтных сетей. Наиболее характерные направления использования следующие:

• поиск нужного Ethernet-кабеля в пучке линий,
• трассировка скрытых и открыто проложенных медных кабелей,
• идентификация соответствия кабеля розетке или порту коммутационной панели,
• проверка порядка жил в четырехпарной витой паре,
• обнаружение обрыва, короткого замыкания или перепутанных соединений,
• поиск телефонных и слаботочных линий,
• контроль кабельных соединений после ремонта или перекоммутации,
• работа в серверных шкафах, телекоммуникационных стойках и технических помещениях.

Таким образом, Fluke Networks IntelliTone Pro предназначен для трассировки, идентификации и базовой диагностики медных линий связи. Сочетание цифрового и аналогового способов поиска, проверки последовательности жил и автономного питания делает комплекс практичным в кабельной инфраструктуре. Компания «Олниса» осуществляет поставку оборудования Fluke Networks для предприятий и эксплуатационных подразделений. Через «Олниса» можно заказать Fluke Networks IntelliTone Pro и другое промышленное оборудование с поставкой в требуемом объеме.
