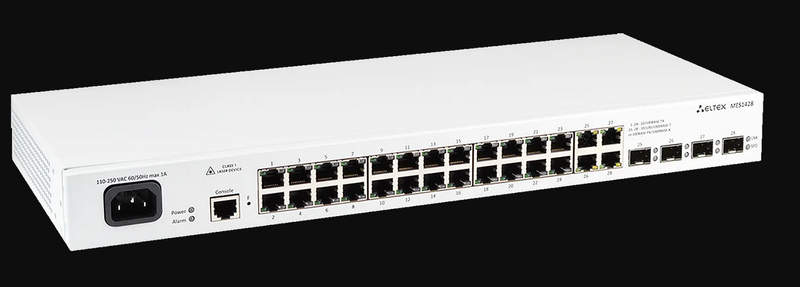

Коммутатор Eltex MES1428 — современная платформа для передачи данных
Коммутатор Eltex MES1428 относится к классу управляемых Ethernet-устройств доступа, предназначенных для построения локальных и распределенных сетей предприятий, административных объектов и операторской инфраструктуры. Модель сочетает гигабитные пользовательские интерфейсы, оптические восходящие соединения и функции второго уровня, необходимые для сегментации трафика, резервирования линий и контроля сетевых потоков. Аппаратная платформа рассчитана на непрерывную передачу пакетов с минимальной задержкой и может использоваться как узел доступа между конечными устройствами и вышестоящими коммутаторами.
Технические характеристики
Основные параметры Eltex MES1428 определяют его пропускную способность и возможности включения в Ethernet-инфраструктуру. Ключевые характеристики устройства следующие:
- 24 порта 10/100/1000BASE-T с разъемами RJ-45 для медных линий,
- 4 порта 1000BASE-X SFP для подключения оптических модулей,
- суммарное количество физических сетевых интерфейсов — 28,
- коммутационная матрица производительностью до 56 Гбит/с,
- скорость обработки пакетов до 41,7 млн пакетов/с при минимальной длине кадра,
- поддержка полного и полудуплексного режима для совместимых скоростей Ethernet,
- передача увеличенных Ethernet-кадров Jumbo Frame размером до 10 Кбайт,
- питание от сети переменного тока 100–240 В, 50/60 Гц,
- исполнение для установки в телекоммуникационную стойку формата 19 дюймов,
- высота корпуса — 1U.
Режимы и сетевые функции
Функциональная часть коммутатора предназначена для логического разделения сети, повышения устойчивости соединений и управления потоками данных. В числе основных режимов и механизмов применяются:
- VLAN IEEE 802.1Q для разделения единой физической сети на независимые логические сегменты,
- 802.1p для назначения приоритета Ethernet-кадрам по полю класса обслуживания,
- Link Aggregation по IEEE 802.3ad для объединения нескольких физических линий в один логический канал,
- STP IEEE 802.1D для предотвращения петель в резервированной топологии,
- RSTP IEEE 802.1w для ускоренного восстановления связности после изменения структуры сети,
- MSTP IEEE 802.1s для работы нескольких экземпляров остовного дерева с группами VLAN,
- IGMP Snooping для контроля распространения IPv4 multicast-трафика,
- Port Mirroring для копирования кадров выбранного интерфейса на диагностический порт,
- LLDP для автоматического обмена сведениями о соседних сетевых устройствах,
- контроль доступа к портам на основе MAC-адресов и заданных правил,
- приоритизация очередей QoS для разделения трафика по классам обслуживания.
При использовании агрегированных каналов несколько физических соединений работают как единый логический интерфейс. Распределение кадров выполняется по алгоритму хеширования, учитывающему параметры Ethernet- или IP-пакетов. При отказе одной линии оставшиеся участники группы продолжают передачу в пределах доступной суммарной полосы.
Области применения
Типовые области эксплуатации включают:
- уровень доступа корпоративной локальной сети с подключением рабочих станций и серверных интерфейсов,
- объединение сетевого оборудования в административных и производственных зданиях,
- подключение точек доступа, терминалов, контроллеров и других Ethernet-устройств,
- создание VLAN для разделения подразделений, технологических сегментов и служебного трафика,
- организация оптических восходящих линий между этажами, корпусами или телекоммуникационными шкафами,
- построение резервируемых соединений с применением STP, RSTP, MSTP и агрегирования каналов,
- передача multicast-потоков в сетях видеонаблюдения и информационного вещания.
Таким образом, Eltex MES1428 представляет собой управляемый гигабитный коммутатор доступа, рассчитанный на построение структурированных Ethernet-сетей с медными абонентскими соединениями и оптическими магистральными линиями. Производительность коммутационной матрицы, поддержка VLAN, механизмов резервирования, агрегирования каналов, multicast-контроля и QoS позволяют применять устройство в корпоративной и промышленной сетевой инфраструктуре.
