Автоматический насос Eckerle EE1000 — практичное решение для систем кондиционирования
Eckerle EE1000 представляет собой компактный насос для удаления конденсата, разработанный для использования в системах кондиционирования воздуха, включая настенные, потолочные и мини-сплит установки. Оборудование применяется в случаях, когда естественный отвод жидкости невозможен из-за особенностей расположения дренажной линии. Конструкция устройства сочетает небольшой размер корпуса, низкое энергопотребление и стабильную производительность при работе с образующейся влагой. Модель EE1000 рассчитана на климатические системы мощностью до 10 кВт и обеспечивает автоматическое удаление конденсата с помощью насосного блока и поплавкового модуля управления.
Технические характеристики
Основные параметры Eckerle EE1000 определяют возможности применения устройства в компактных климатических системах. Насос оснащается электроприводом с низким потреблением энергии и рассчитан на продолжительную эксплуатацию при сохранении стабильных рабочих характеристик. Ключевые технические характеристики модели следующие:
- Тип оборудования — миниатюрный насос для отвода конденсата,
- Производительность перекачивания — до 10 л/ч,
- Максимальная высота подачи жидкости — до 10 м,
- Максимальная высота всасывания — до 1,5 м,
- Номинальное напряжение питания — 230 В,
- Частота питающей сети — 50/60 Гц,
- Потребляемая мощность в рабочем режиме — 8 Вт,
- Потребляемая мощность в режиме ожидания — 1 Вт,
- Размеры насосного блока — 77×37,5×62 мм,
- Размеры поплавкового модуля — 82×39×39 мм,
- Уровень шума при работе — около 26 дБ(А),
- Максимальная нагрузка аварийного контакта — 230 В при токе до 8 А,
- Тип аварийного контакта — NO/NC с нормально открытым и нормально закрытым режимом,
Мощность обслуживаемого климатического оборудования — до 10 кВт.
Компактные размеры насосного блока позволяют размещать Eckerle EE1000 внутри ограниченного пространства климатического оборудования. Электрическая часть рассчитана на работу от стандартной сети переменного напряжения 230 В, а низкое энергопотребление снижает эксплуатационные затраты. Благодаря производительности до 10 литров в час устройство эффективно справляется с удалением жидкости, образующейся в процессе работы кондиционеров.
Особенности конструкции

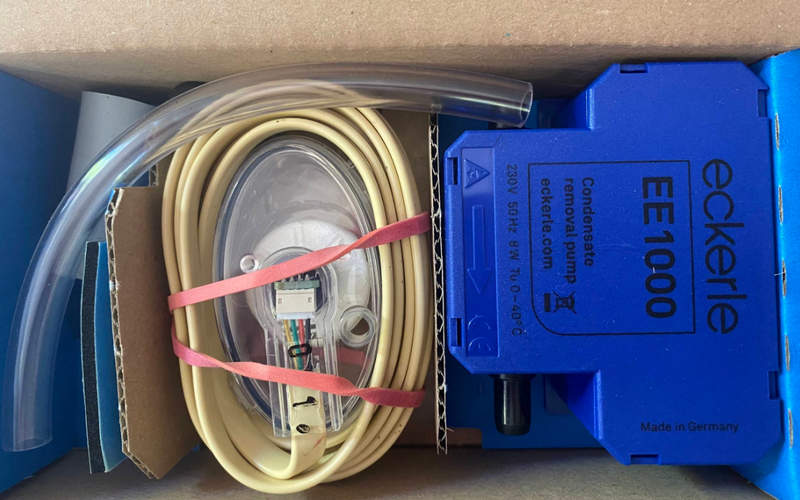

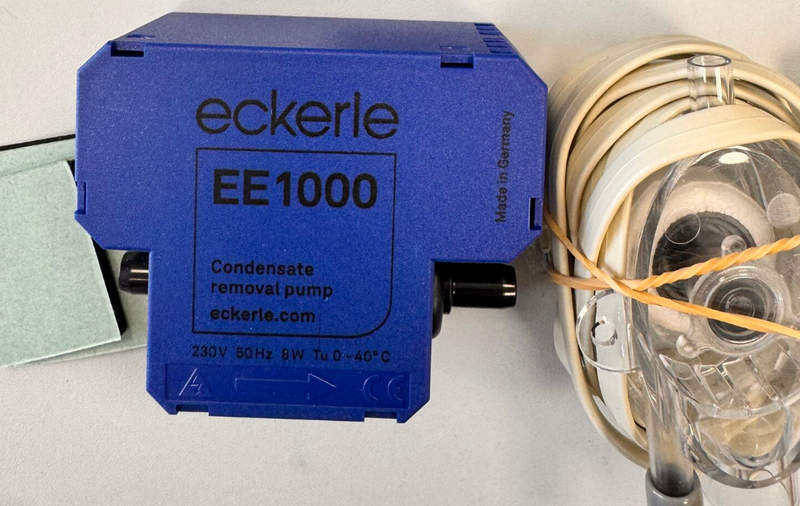

Конструкция Eckerle EE1000 включает два основных элемента: насосный модуль и поплавковый блок контроля уровня. Такое разделение обеспечивает удобство размещения компонентов внутри климатических систем различного исполнения. Насосный блок выполнен в компактном корпусе с защитой внутренних механизмов от внешних воздействий, а поплавковый модуль предназначен для точного определения уровня накопившегося конденсата. В основе работы устройства используется электромагнитный привод, обеспечивающий перемещение жидкости через насосный канал. Особое внимание уделено конструкции клапанного механизма: увеличенный проход и специальная форма внутренних элементов снижают вероятность засорения при эксплуатации. Это позволяет поддерживать стабильную работу оборудования даже при наличии небольших загрязнений в конденсатной системе. Поплавковый модуль выполняет функцию автоматического управления. Контроль осуществляется несколькими уровнями срабатывания, благодаря чему насос запускается только при достижении необходимого объема жидкости. Основные точки переключения соответствуют уровню запуска около 20±1 мм, остановке около 15±1 мм и аварийному сигналу до 23 мм. Такая схема позволяет предотвратить переполнение емкости и обеспечивает дополнительный контроль состояния системы. Корпус оборудования оснащается звукопоглощающими элементами и антивибрационными креплениями. Благодаря этому уровень шума остается минимальным, что особенно важно при использовании внутри помещений с постоянным присутствием людей. Малые габариты и продуманная механическая конструкция делают модель EE1000 подходящей для установки в ограниченных монтажных пространствах.
Области применения
Основные направления использования Eckerle EE1000 связаны с системами климатического оборудования, где требуется принудительный отвод конденсата. Устройство применяется в следующих областях:
- Настенные кондиционеры мини-сплит типа,
- Потолочные климатические установки,
- Компактные системы вентиляции и охлаждения,
- Бытовые и коммерческие кондиционеры мощностью до 10 кВт,
- Помещения с ограниченными возможностями естественного дренажа,
- Климатические системы с повышенным требованием к уровню шума.
Благодаря сочетанию производительности, компактности и автоматического управления насос Eckerle EE1000 используется в различных типах климатических установок, где требуется надежное удаление образующейся влаги.
Принцип работы и режимы эксплуатации
Работа Eckerle EE1000 строится на последовательном взаимодействии датчика уровня и насосного механизма. В нормальном режиме устройство находится в состоянии ожидания с минимальным энергопотреблением около 1 Вт. После заполнения поплавкового резервуара до установленного уровня происходит запуск двигателя, который обеспечивает перекачивание жидкости по дренажной магистрали. Основные рабочие режимы оборудования включают:
- Режим ожидания с контролем уровня конденсата и потреблением мощности около 1 Вт,
- Автоматический режим перекачивания жидкости при срабатывании поплавкового механизма,
- Режим аварийного контроля с передачей сигнала через контактную группу,
- Режим остановки после снижения уровня жидкости до установленного значения.
Электромеханическая система управления исключает необходимость постоянного внешнего контроля работы устройства. Насос автоматически реагирует на изменение уровня конденсата, поддерживая требуемый цикл отвода жидкости.
Таким образом, Eckerle EE1000 является современным решением для автоматического удаления конденсата из климатических систем. Компактный корпус, низкое энергопотребление, производительность до 10 л/ч и надежная система контроля уровня делают эту модель востребованной для применения в различных установках кондиционирования. Компания «Олниса» осуществляет поставку промышленного оборудования, включая насосы отвода конденсата Eckerle EE1000. В каталоге компании представлены надежные технические решения для промышленных и инженерных систем. «Олниса» обеспечивает поставку оборудования с гарантией качества и предлагает широкий ассортимент продукции для различных отраслей.
