Цифровой мультиметр Fluke 17B: надёжное решение для диагностики электрических цепей

Цифровой мультиметр Fluke 17B относится к портативным электроизмерительным приборам для контроля основных параметров электрических цепей. Устройство объединяет функции вольтметра, амперметра, омметра, тестера диодов и прибора проверки целостности соединений. Результаты преобразуются в цифровую форму и выводятся на жидкокристаллический дисплей, а диапазон измерений выбирается автоматически либо задается пользователем.

Технические характеристики

Измерительная часть Fluke 17B преобразует входной электрический сигнал в цифровое значение. Основные параметры прибора можно представить следующим образом:

• типовая погрешность переменного напряжения составляет около ±1,0 % от показания,
• переменный ток измеряется до 10 А через отдельный высокотоковый вход,
• сопротивление определяется приблизительно от 0,1 Ом до 40 МОм,
• разрядность дисплея соответствует приблизительно 4000 отсчетам,
• скорость обновления составляет несколько измерений в секунду,
• защита входов рассчитана на категорию CAT III до 600 В и CAT II до 1000 В,
• питание выполняется от автономных элементов.

Режимы и принципы работы

При измерении напряжения мультиметр подключается параллельно участку, поэтому высокое входное сопротивление уменьшает влияние на цепь. При измерении тока прибор включается последовательно, а ток проходит через внутренний шунт. В режиме омметра Fluke 17B формирует тестовый ток и определяет сопротивление по падению напряжения. Основные рабочие режимы следующие:

• определение сопротивления резисторов, проводников, обмоток и контактов,
• проверка непрерывности с акустической сигнализацией при малом сопротивлении,
• тестирование диодов по величине прямого падения напряжения,
• измерение электрической емкости конденсаторов,
• контроль частоты периодического сигнала,
• ручное переключение диапазона.

Особенности конструкции

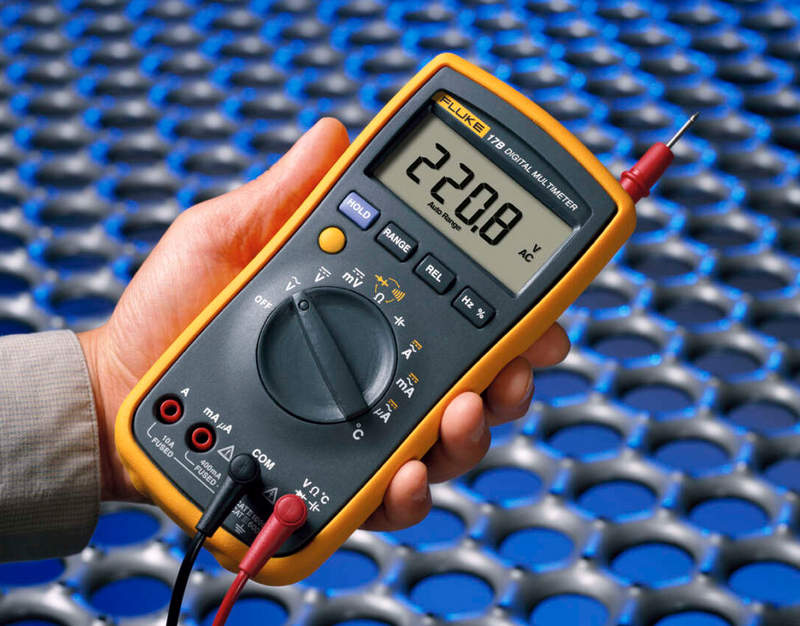

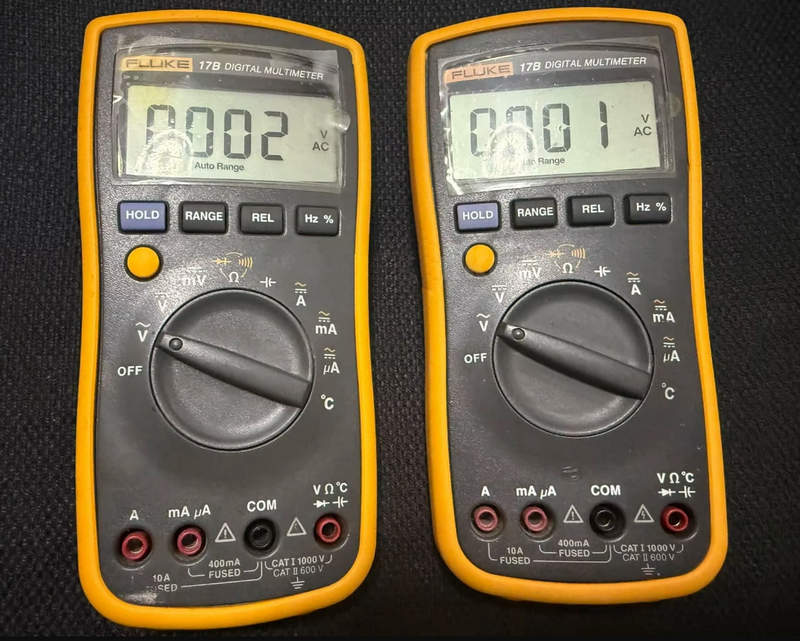

Корпус Fluke 17B выполнен в переносном формате и рассчитан на удержание одной рукой. Центральным органом управления служит поворотный переключатель выбора электрической величины и режима. В верхней части расположен ЖК-дисплей. Измерительные входы разделены по назначению: общий разъем COM используется как опорный, отдельный вход предназначен для напряжения, сопротивления, а токовые цепи подключаются к специализированным гнездам. Внутренняя защита включает плавкие предохранители токовых диапазонов, резистивные делители и элементы ограничения перенапряжений. Печатная плата содержит измерительный преобразователь и цепи цифровой обработки. Изоляция корпуса и входных цепей рассчитана на безопасное применение в пределах заявленной категории измерений.

Порядок измерений

Точность результата зависит от правильного подключения щупов, выбора режима и состояния исследуемой цепи. Основная последовательность операций следующая:

• черный щуп подключается к гнезду COM,
• красный щуп устанавливается во вход, соответствующий измеряемой величине,
• переключателем выбирается напряжение, ток, сопротивление, емкость, частота или тест диода,
• при измерении напряжения щупы подключаются параллельно участку цепи,
• при измерении тока цепь разрывается, а мультиметр включается последовательно,
• перед измерением сопротивления или емкости питание исследуемого узла отключается,
• конденсаторы перед подключением разряжаются до безопасного напряжения,
• для высоких токов используется предназначенный для этого токовый вход,
• после завершения измерений прибор выключается.

Области применения

Fluke 17B используется для лабораторной, эксплуатационной и ремонтной диагностики. Его функции охватывают основные операции контроля электрических и электронных устройств. Типичные области применения следующие:

• проверка напряжения в однофазных и низковольтных цепях,
• контроль питания электронных модулей и блоков управления,
• измерение сопротивления обмоток, резисторов и проводников,
• поиск обрывов и проверка целостности кабелей,
• оценка тока потребления электрической нагрузки,
• контроль емкости конденсаторов при диагностике узлов,
• измерение частоты периодических сигналов,
• обслуживание промышленной автоматики и электротехнических систем.

Таким образом, цифровой мультиметр Fluke 17B представляет собой универсальный переносной прибор для измерения напряжения, тока, сопротивления, емкости, частоты и проверки элементов электрических цепей. Его конструкция объединяет цифровую обработку результатов, автоматический выбор диапазона, защиту входов и специализированные режимы. Компания «Олниса» осуществляет поставку промышленного оборудования и измерительной техники, включая цифровые мультиметры Fluke 17B. Поставка ориентирована на предприятия и организации, которым требуется надежное электроизмерительное оборудование для эксплуатации и контроля.
