Трёхходовой клапан ESBE 3F50 для точного контроля параметров систем

ESBE 3F50 представляет собой трехходовой поворотный клапан, предназначенный для смешения или распределения потоков в водяных системах отопления, охлаждения и теплоснабжения. Регулирование выполняется изменением положения внутреннего ротора в пределах четверти оборота.

Технические характеристики

Рабочие возможности ESBE 3F50 определяются гидравлическими, температурными и механическими параметрами. Основные технические характеристики устройства следующие:

• условный проход DN 50, соответствующий номинальному диаметру трубопровода 50 мм,
• тип устройства — трехходовой поворотный регулирующий клапан,
• номинальное давление PN 6, соответствующее расчетному уровню до 6 бар,
• пропускная способность Kvs около 60 м3/ч при перепаде давления 1 бар,
• полный рабочий угол поворота регулирующего элемента 90,
• максимальная температура теплоносителя порядка +110 C,
• минимальная рабочая температура около 0 C для незамерзающей среды,
• рабочая среда — вода и совместимые водно-гликолевые смеси,
• присоединение к трубопроводу — фланцевое,
• материал корпуса — серый чугун,
• управление — ручное либо автоматическое посредством поворотного электропривода,
• основные положения рабочего элемента — два крайних и промежуточные регулирующие,
• назначение каналов изменяется в зависимости от смесительной или распределительной схемы,
• поворот штока на 90 переводит регулирующий элемент между крайними рабочими положениями.

Принцип работы

Функционирование клапана основано на поворотном изменении проходного сечения внутренних каналов. В смесительном режиме два входящих потока соединяются и выходят через общий патрубок. В распределительном режиме один поток разделяется между двумя ветвями. Характерные режимы работы можно представить следующим образом:

• в первом крайнем положении преимущественно открыт один проход, а второй максимально ограничен,
• во втором крайнем положении основное направление потока переключается на другой канал,
• в промежуточных положениях оба направления открыты частично,
• соотношение расходов изменяется в зависимости от угла поворота ротора,
• при автоматическом управлении положение задается электроприводом,
• при ручном режиме шток поворачивается механическим органом управления,
• в режиме смешения выходная температура формируется пропорцией двух входящих потоков,
• в режиме распределения общий расход направляется между двумя выходными линиями,
• регулирование осуществляется вращением без продольного перемещения основного рабочего элемента.

Особенности конструкции

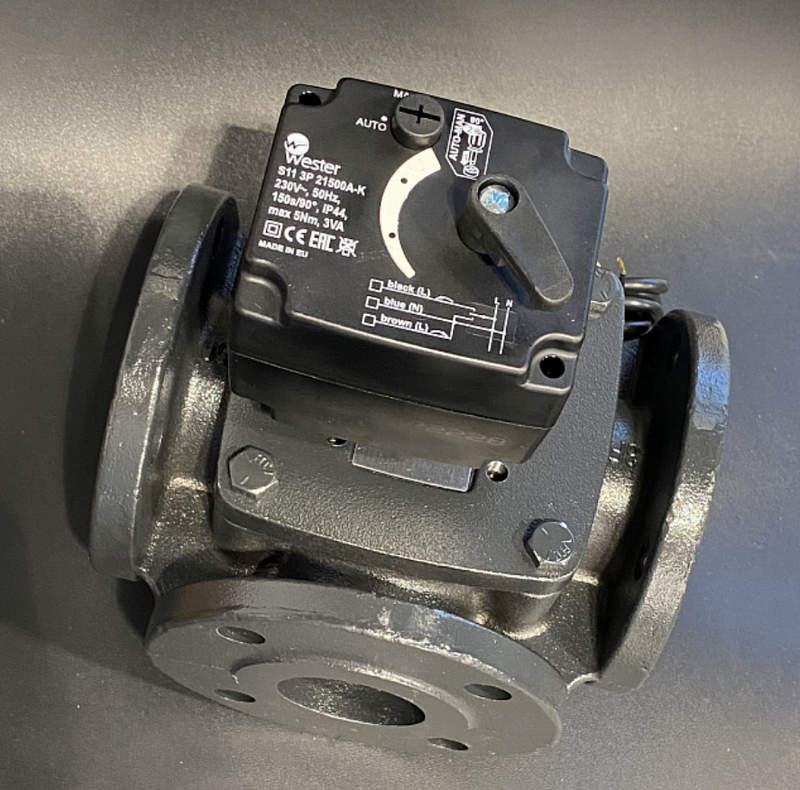

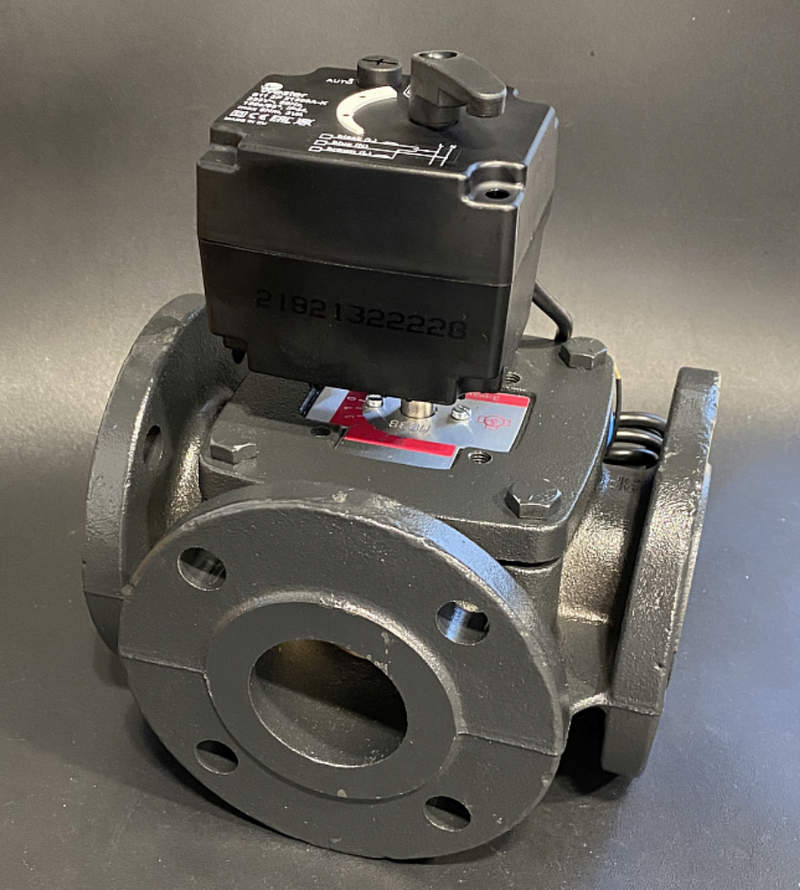

ESBE 3F50 выполнен в виде литого трехпатрубкового корпуса, внутри которого размещен поворотный регулирующий элемент. Такая схема позволяет объединить функции двух направлений регулирования в одном узле. Шток непосредственно передает вращающий момент ротору, поэтому рабочее движение ограничивается углом 90. Чугунный корпус воспринимает давление среды и механическую нагрузку от трубопровода. Фланцы обеспечивают жесткое соединение с линией DN 50 и равномерное распределение усилия по окружности стыка. Уплотняющие элементы ограничивают наружные утечки по штоку и внутренние перетоки между каналами. Верхняя часть клапана рассчитана на соединение с ручным механизмом либо совместимым электроприводом.

Области применения

Клапан применяется в системах, где требуется смешивать теплоноситель или изменять направление его движения. Основные области использования ESBE 3F50 следующие:

• смесительные узлы водяного отопления,
• котельные и тепловые пункты,
• контуры радиаторного и низкотемпературного отопления,
• системы охлаждения с жидким теплоносителем,
• линии рециркуляции,
• узлы обвязки теплообменного оборудования,
• распределительные трубопроводы с двумя выходными ветвями,
• промышленные водяные контуры с параметрами в пределах PN 6,
• автоматизированные установки регулирования температуры и расхода.

Эксплуатационные свойства

При работе в составе трубопроводной системы важны характер регулирования, механическая устойчивость и возможность автоматизации. К эксплуатационным свойствам клапана относятся:

• плавное изменение проходного сечения в диапазоне угла 0–90,
• возможность работы на смешение и распределение,
• устойчивая механика поворотного узла,
• небольшое число основных подвижных деталей,
• жесткое фланцевое соединение с трубопроводом,
• совместимость с электрическим приводом,
• работа с водой и допустимыми водно-гликолевыми смесями,
• сохранение регулирующей функции при многократных циклах поворота,
• удобство применения в стационарных инженерных контурах.

Таким образом, ESBE 3F50 — трехходовой фланцевый клапан DN 50, рассчитанный на регулирование потоков в отопительных, охлаждающих и технологических водяных системах. Пропускная способность около 60 м3/ч, поворот рабочего элемента на 90, исполнение PN 6 и возможность работы с электроприводом определяют его применение в смесительных и распределительных контурах. Компания «Олниса» поставляет ESBE 3F50 и другое промышленное оборудование для предприятий и организаций. Поставка через «Олниса» позволяет получить требуемую промышленную продукцию в согласованной комплектации и количестве.
