Источник бесперебойного питания Exegate SpecialPro UNB 2000 LED для эффективной защиты оборудования
ExeGate SpecialPro UNB 2000 LED применяется для сохранения питания оборудования при исчезновении сети, провалах и отклонениях напряжения. Модель относится к классу line-interactive: в штатном состоянии нагрузка получает энергию от сети, а при нарушении ее параметров используется автоматическая стабилизация либо питание от аккумуляторов через инвертор.
Технические характеристики
Основные электрические и эксплуатационные параметры ExeGate SpecialPro UNB 2000 LED следующие:
- при аккумуляторной работе инвертор формирует ступенчатую аппроксимацию синусоиды,
- переход на резервное питание выполняется автоматически за несколько миллисекунд,
- аккумуляторная часть выполнена на герметичных свинцово-кислотных батареях,
- зарядное устройство автоматически восстанавливает запас энергии после возвращения сети,
- защита от короткого замыкания предотвращает опасный рост тока в выходной цепи,
- контроль глубокого разряда отключает резервный режим при критическом снижении напряжения батарей,

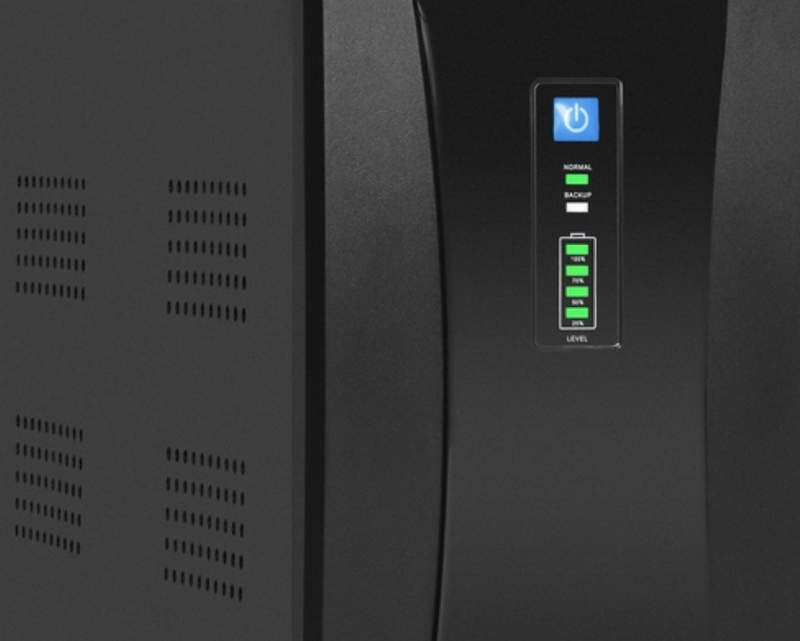

- LED-индикация показывает наличие сети, аккумуляторную работу и аварийные состояния.
Принципы и режимы работы
Электроника непрерывно контролирует входное напряжение и состояние аккумуляторов. При нормальной сети питание передается нагрузке, одновременно зарядный узел поддерживает батареи в готовности. При умеренном отклонении напряжения AVR переключает обмотки трансформатора и изменяет коэффициент преобразования, поэтому переход на аккумуляторы не требуется. Если сеть исчезает либо ее параметры выходят за рабочий диапазон, инвертор получает постоянное напряжение от батарей и создает переменное выходное напряжение. Основные режимы работы устройства следующие:
- сетевой режим с питанием нагрузки и зарядом аккумуляторов,
- аккумуляторный режим с преобразованием постоянного напряжения инвертором,
- автоматический возврат к сетевому питанию после нормализации параметров,
- защитное отключение при критической перегрузке или глубоком разряде.
Особенности конструкции

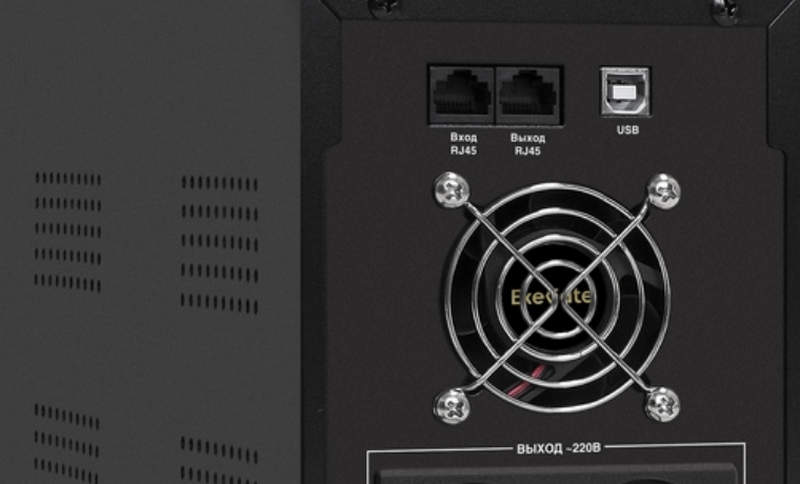

Конструкция ExeGate SpecialPro UNB 2000 LED включает силовой трансформатор, AVR, инверторный модуль, зарядную цепь, блок коммутации, управляющую электронику и внутренние аккумуляторы. Все узлы размещены в общем корпусе, рассчитанном на устойчивую эксплуатацию рядом с защищаемым оборудованием. Трансформатор участвует в коррекции сетевого напряжения, а инвертор используется при переходе на автономное питание. Контроллер анализирует сеть, заряд и нагрузку, автоматически выбирая рабочий режим. Светодиодная панель служит для оперативного контроля состояния. Вентиляционные отверстия обеспечивают отвод тепла, возникающего в силовых элементах, трансформаторе и зарядном устройстве. Аккумуляторный отсек соединен с преобразовательной частью защищенными токоведущими цепями, а электронная логика ограничивает работу при возникновении режимов, способных повредить батареи или силовой каскад.
Аккумуляторная система
Продолжительность резервного питания определяется нагрузкой: при приближении к мощности 1200 Вт батареи разряжаются быстрее, а при уменьшении нагрузки автономность возрастает. На ресурс также влияют температура, глубина разряда и число циклов. Основные процессы аккумуляторного контура можно описать так:
- автоматический заряд после появления сетевого напряжения,
- поддержание батарей в состоянии готовности при нормальной сети,
- автоматическое подключение к инвертору при пропадании питания,
- контроль напряжения батарей во время разряда,
- отключение нагрузки при достижении минимально допустимого уровня,
- возврат к зарядному режиму после восстановления сети.
Области применения
ИБП рассчитан на аппаратуру, которой требуется кратковременное резервирование и защита от нестабильной сети. Основные варианты применения следующие:
- сетевые коммутаторы, маршрутизаторы и модемы,
- кассовая и торговая электроника,
- контроллеры автоматики и диспетчеризации,
- периферийные устройства и внешние накопители,
- локальные информационные и телекоммуникационные узлы.
Таким образом, ExeGate SpecialPro UNB 2000 LED является line-interactive источником бесперебойного питания на 2000 ВА и 1200 Вт, предназначенным для резервирования электронной нагрузки и коррекции сетевого напряжения. Сочетание AVR, инвертора, аккумуляторной системы, автоматического контроля и светодиодной индикации позволяет применять устройство в рабочих, сетевых и вспомогательных системах. Поставка оборудования позволяет заказчикам приобретать требуемые устройства для оснащения систем электропитания и резервирования.
