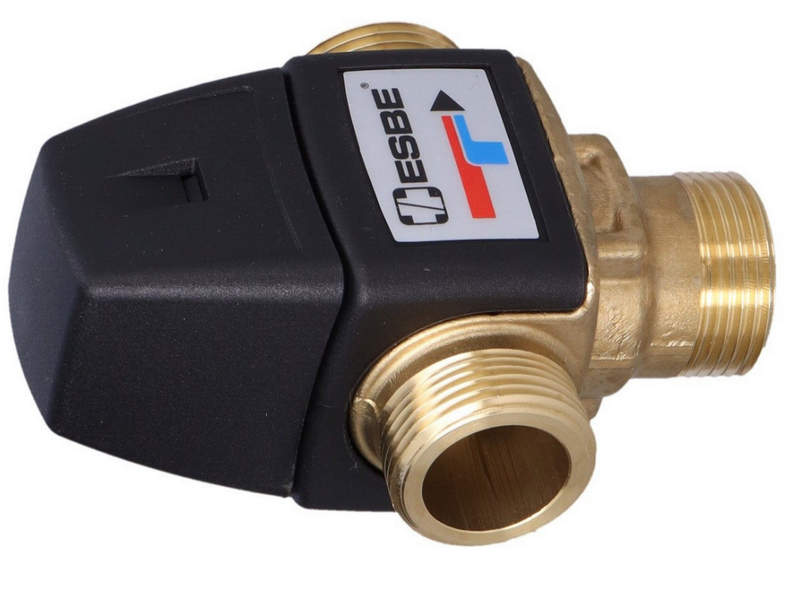

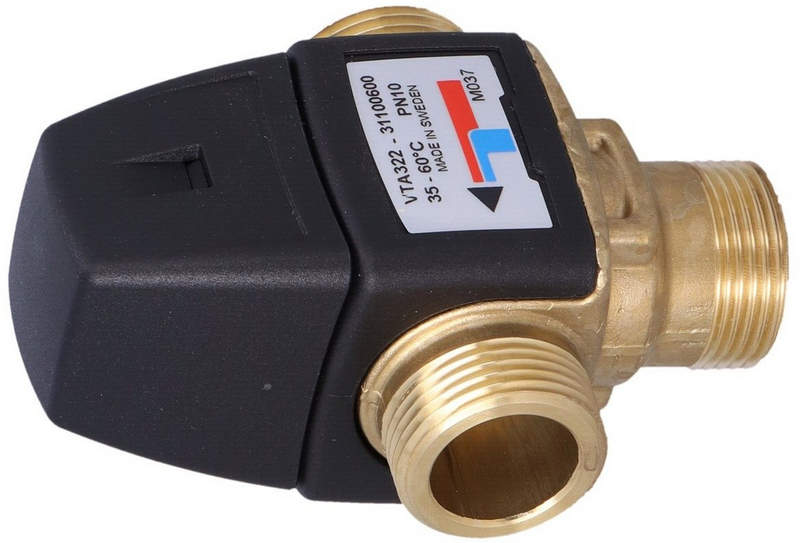

Термостатический смесительный клапан ESBE VTA322 31100600 — автоматическое поддержание температуры воды

Температура воды после накопительного водонагревателя нередко значительно выше той, которая требуется непосредственно потребителю. Подавать такой поток без предварительного смешивания нежелательно: вместе с дискомфортом возрастает риск ожога, а любое изменение расхода холодной или горячей воды способно заметно повлиять на температуру в точке водоразбора. Для автоматического формирования потока с заданным температурным уровнем применяется термостатический смесительный клапан ESBE VTA322 31100600.

Технические характеристики

Рабочие параметры клапана определяют его применение в системах горячего водоснабжения и других водяных контурах, где необходимо стабилизировать температуру смешанного потока. Основные характеристики ESBE VTA322 31100600 следующие:

• тип оборудования — термостатический смесительный клапан,
• серия — ESBE VTA320,
• модель — VTA322,
• номер изделия — 31100600,
• диапазон настройки температуры — 35–60 °C,
• коэффициент пропускной способности Kvs — 1,5,
• тип присоединения — наружная резьба,
• размер соединения — G ¾",
• класс давления — PN10,
• максимальное рабочее давление — 1,0 МПа,
• максимальный перепад давления при смешивании — 0,3 МПа,
• стабильность температуры для серии VTA320 — ±2 °C при нормированных условиях,
• минимальный расход для обеспечения заявленной стабильности — 4 л/мин,
• минимальная разница между температурой горячей воды и температурой смешанного потока — 10 °C,
• максимальная температура рабочей среды — +95 °C,
• материал корпуса и металлических деталей в контакте с водой — стойкая к обесцинкованию латунь DZR,
• размер A — 70 мм,
• размер B — 42 мм,
• размер C — 52 мм,
• размер D — 46 мм,
• масса — около 0,45 кг.

Особенности конструкции устройств

Работа ESBE VTA322 основана на механическом термостатическом регулировании. В корпус одновременно поступают горячая и холодная вода. Внутренний чувствительный элемент воспринимает температуру потока после их смешивания и механически изменяет положение регулирующей части. Если температура на выходе становится выше установленной, доля горячей воды уменьшается и увеличивается поступление холодной. При снижении температуры происходит противоположное перераспределение. Такой принцип отличается от обычного ручного трёхходового клапана. Пользователь не должен постоянно корректировать положение рукоятки вслед за изменением температуры поступающей воды. После установки требуемого значения внутренний термостат самостоятельно изменяет проходные сечения входных каналов. Регулирующий диапазон конкретной модели составляет 35–60 °C. Это делает VTA322 31100600 подходящим прежде всего для систем горячего водоснабжения, где вода может храниться при повышенной температуре, а перед подачей потребителю должна быть охлаждена смешиванием.

Области применения

Функция автоматического смешивания позволяет использовать VTA322 в системах, где температура горячего источника выше требуемой температуры подачи. Основные направления применения устройства следующие:

• системы горячего водоснабжения,
• подключение накопительных водонагревателей,
• защита точек водоразбора от чрезмерно горячей воды,
• централизованное ограничение температуры ГВС,
• тепловые пункты,
• системы с тепловыми насосами,
• контуры с солнечным нагревом воды,
• водоснабжение жилых зданий,
• коммерческие санитарно-технические системы,
• системы с циркуляцией горячей воды при соответствующей гидравлической схеме,
• регулирование температуры перед сантехническими приборами,
• низкотемпературные водяные контуры в допустимом диапазоне.

Компания «Олниса» осуществляет поставки промышленной автоматики, трубопроводной арматуры и оборудования ESBE. В ассортименте представлены термостатические смесительные клапаны, включая ESBE VTA322 31100600. Заказчикам доступны технические консультации по рабочим параметрам, диапазонам регулирования и исполнениям продукции. Компания «Олниса» обеспечивает оперативную доставку оборудования по всей стране.

Преимущества

Эксплуатационные достоинства VTA322 связаны прежде всего с автономным принципом регулирования. Ключевыми преимуществами устройства являются:

• отсутствие электропитания,
• автоматическая стабилизация температуры,
• компактное исполнение,
• быстрая реакция на изменение условий,
• прочный латунный корпус,
• защищённость от обесцинкования,
• простая настройка температуры,
• стабильная механическая работа,
• универсальность водяного применения,
• удобство интеграции в трубопровод.

Таким образом, термостатический смесительный клапан ESBE VTA322 31100600 предназначен для автоматического формирования водяного потока с температурой в диапазоне 35–60 °C. Модель имеет Kvs 1,5, наружные соединения G ¾", относится к классу PN10 и допускает температуру среды до +95 °C. Для VTA320 заявлена стабильность регулирования ±2 °C при соблюдении установленных условий расхода и температурной разницы.
