Радарный уровнемер Endress+Hauser Micropilot FMR60B — бесконтактное измерение уровня на частоте 80 ГГц

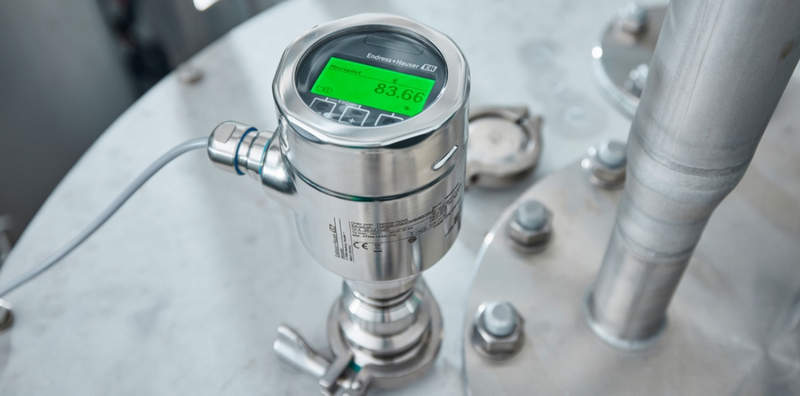

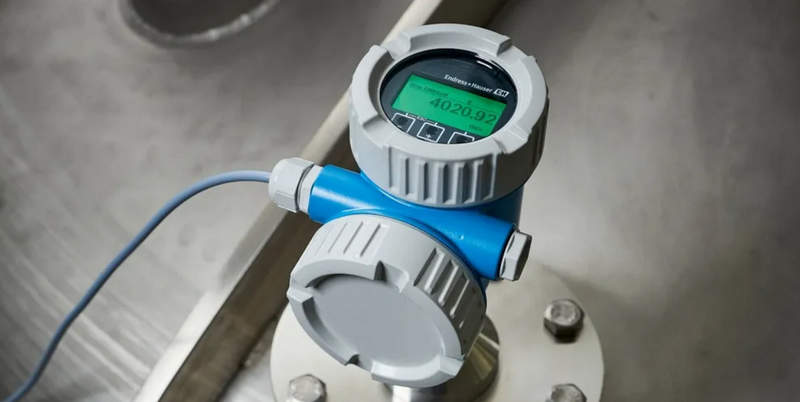

Измерение уровня внутри резервуара становится значительно сложнее, когда контакт чувствительного элемента с продуктом нежелателен. Температура среды может изменяться, внутри ёмкости возникают пары, перемешивание создаёт нестабильную поверхность, а технологические элементы формируют паразитные отражения. Радарный уровнемер Endress+Hauser Micropilot FMR60B решает эту задачу бесконтактным способом: прибор располагается над продуктом и определяет расстояние до его поверхности посредством электромагнитного сигнала.
Технические характеристики
Параметры FMR60B ориентированы на промышленное измерение уровня без непосредственного погружения сенсора в продукт. Основные технические характеристики устройства следующие:
- тип прибора — бесконтактный радарный уровнемер,
- серия — Endress+Hauser Micropilot,
- модель — FMR60B,
- принцип измерения — свободно распространяющийся радар,
- рабочий диапазон частот — W-band около 80 ГГц,
- максимальная измерительная дистанция — 50 м,
- типовая точность — ±1 мм,
- температура технологической среды — от −40 до +200 °C,
- температура окружающей среды — от −40 до +85 °C,
- рабочее давление процесса — от вакуума до 20 бар,
- основные контактирующие материалы — PVDF, PTFE или PEEK в зависимости от исполнения,
- резьбовые соединения — G 3/4, G 1 1/2, MNPT 3/4 и MNPT 1 1/2,
- фланцевые варианты — UNI DN80–DN150,
- аналоговый интерфейс — 4–20 мА HART,
- цифровая связь — PROFIBUS PA,
- сетевой интерфейс — PROFINET с Ethernet-APL,
- беспроводная связь — Bluetooth в соответствующем исполнении,
- мобильная настройка — через приложение SmartBlue,
- встроенная диагностика — Heartbeat Technology,
- функциональная безопасность — SIL 2 по IEC 61508,
- идентификация прибора — RFID TAG,
- встроенное хранение конфигурации — HistoROM.
Особенности конструкции устройств
Micropilot FMR60B измеряет не давление столба жидкости и не положение поплавка. Его работа основана на распространении радиолокационного импульса от антенны до поверхности продукта и обратно. Электроника фиксирует временную задержку отражённого сигнала, определяет расстояние до поверхности, а затем пересчитывает его в фактический уровень с учётом геометрии резервуара. Использование частоты около 80 ГГц позволяет сформировать значительно более узкий измерительный луч, чем у радарных приборов предыдущих поколений с меньшей рабочей частотой. В результате уменьшается вероятность того, что в обработку попадут отражения от внутренней арматуры, усиливающих колец, мешалок или стенки ёмкости. Именно высокая фокусировка луча делает FMR60B удобным для резервуаров со сложным внутренним пространством.
Области применения
Бесконтактный принцип и широкий температурный диапазон делают FMR60B подходящим для различных резервуарных и технологических задач. Основные направления применения устройства следующие:
- непрерывный контроль уровня жидкостей,
- измерение уровня в технологических резервуарах,
- контроль запасов сырья,
- ёмкости с внутренними конструктивными элементами,
- резервуары химических производств,
- водоподготовительные установки,
- очистные сооружения,
- пищевые технологические ёмкости,
- нефтехимические установки,
- измерение пастообразных продуктов,
- контроль суспензий,
- автоматизированные складские ёмкости,
- буферные резервуары,
- системы предотвращения переполнения,
- интеграция в цифровые системы управления производством.
Компания «Олниса» осуществляет поставки промышленной измерительной техники, средств автоматизации и электротехнического оборудования, включая продукцию Endress+Hauser. В ассортименте представлены радарные уровнемеры, среди которых Endress+Hauser Micropilot FMR60B. Заказчикам доступны технические консультации по измерительным диапазонам, интерфейсам и вариантам исполнения оборудования. Компания «Олниса» обеспечивает оперативную доставку продукции по всей стране.
Преимущества
Эксплуатационные достоинства FMR60B связаны прежде всего с бесконтактным радарным принципом и современной цифровой диагностикой. Ключевыми преимуществами модели являются:
- отсутствие механического контакта со средой,
- точность измерения до ±1 мм,
- узконаправленный луч 80 ГГц,
- устойчивость к сложной геометрии резервуара,
- широкий температурный диапазон,
- встроенная самодиагностика,
- поддержка современных промышленных интерфейсов,
- возможность Bluetooth-настройки,
- пригодность для SIL 2,
- удобство цифровой интеграции.
Таким образом, радарный уровнемер Endress+Hauser Micropilot FMR60B предназначен для непрерывного бесконтактного определения уровня в промышленных резервуарах. Рабочая частота около 80 ГГц обеспечивает узкую направленность луча, максимальная измерительная дистанция достигает 50 м, а заявленная точность составляет ±1 мм. Прибор может работать с технологической средой температурой от −40 до +200 °C и при давлении вплоть до 20 бар.
