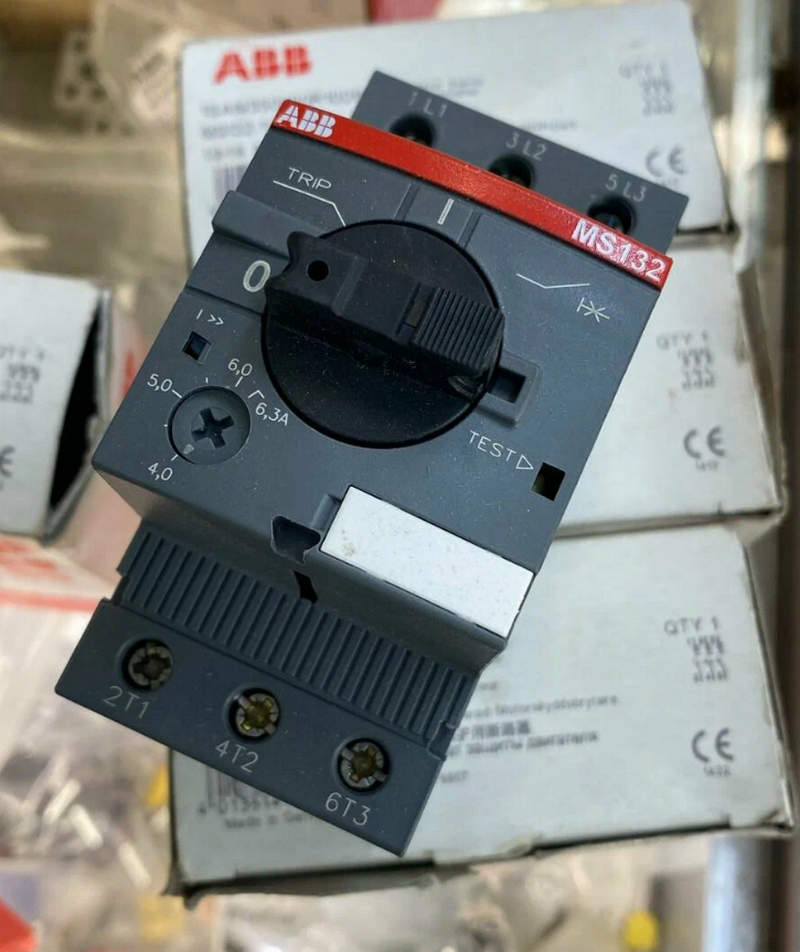

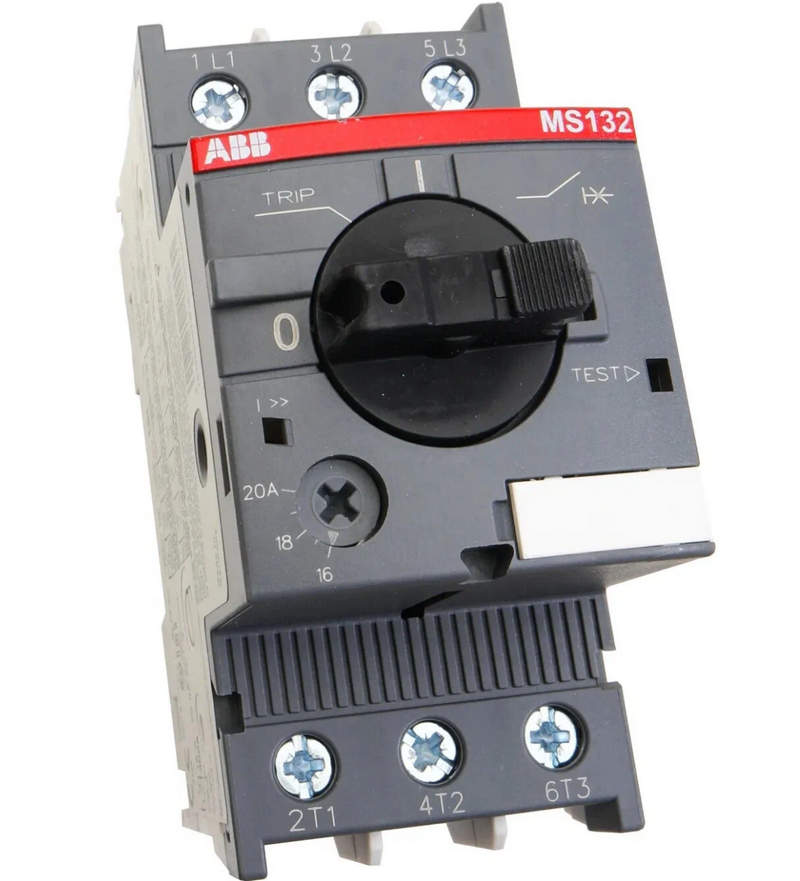

Тепловые автоматы ABB: долговечность и надежность на практике

Тепловые автоматы, или тепловые реле, являются одними из ключевых элементов систем защиты электродвигателей и других электрических установок от перегрузок по току. Среди ведущих производителей подобного оборудования особое место занимает швейцарско-шведская компания ABB — мировой лидер в области электротехники, автоматизации и энергетики. Продукция ABB отличается высокой надежностью, инновационными технологиями и соответствием международным стандартам безопасности.

Конструкция и принцип работы

Основным элементом теплового автомата ABB является биметаллическая пластина, которая изгибается при нагреве. Нагрев происходит за счет прохождения электрического тока через нагревательный элемент (или непосредственно через саму пластину — в зависимости от конструкции). При превышении допустимого тока пластина деформируется, воздействуя на механизм отключения, который размыкает управляющую цепь контактора, тем самым обесточивая двигатель. Принцип работы основан на физическом явлении теплового расширения: два металла с разными коэффициентами теплового расширения скреплены между собой. При нагреве один металл расширяется больше другого, вызывая изгиб пластины. Этот изгиб механически активирует рычаг или толкатель, который размыкает нормально замкнутый (NC) контакт в цепи управления. Важно отметить, что тепловые реле не отключают силовую цепь напрямую — они разрывают цепь управления контактором, который, в свою очередь, отключает нагрузку. Это обеспечивает безопасность и позволяет использовать реле в цепях низкого напряжения управления.

Основные серии тепловых автоматов ABB

Компания ABB выпускает несколько серий тепловых реле, каждая из которых имеет свои особенности и области применения:

• Серия TA — классические тепловые реле с ручным или автоматическим возвратом. Предназначены для установки на контакторы серии ABB и других производителей. Имеют регулировку тока срабатывания и возможность ручной проверки.
• Серия TAE — расширенная версия TA с дополнительными функциями: встроенный разъединитель, возможность подключения дополнительных контактов, улучшенная защита от вибраций и пыли.
• Серия TAD — устройства с регулируемой выдержкой времени срабатывания, что позволяет адаптировать защиту под конкретные условия эксплуатации.
• Серия TAL — компактные тепловые реле, предназначенные для установки на DIN-рейку. Подходят для использования в шкафах управления и распределительных щитах.

Каждая серия имеет несколько моделей с различными диапазонами регулировки тока (от долей ампера до сотен ампер), что позволяет подобрать устройство под конкретный двигатель или нагрузку.

Технические характеристики

Типичные технические параметры тепловых автоматов ABB включают:

• Номинальный рабочий ток: от 0,1 А до 630 А (в зависимости от модели).
• Напряжение управления: 24–690 В переменного или постоянного тока.
• Класс отключения: 10, 20, 30 — определяет время срабатывания при перегрузке (например, класс 10 — срабатывание за 4–10 секунд при токе 7,2×In).
• Степень защиты: IP20 (для установки в шкаф) или IP54 (для установки в агрессивных средах).
• Температурный диапазон эксплуатации: от -25C до +55C.
• Количество вспомогательных контактов: 1NO + 1NC (нормально открытый и нормально закрытый), с возможностью расширения.
• Функция ручного/автоматического возврата — позволяет выбирать режим восстановления после срабатывания.

Тепловые реле ABB соответствуют международным стандартам: IEC/EN 60947-4-1, UL, CSA, ГОСТ, что подтверждает их безопасность и надежность.

Применение в промышленности и быту

Тепловые автоматы ABB находят широкое применение в различных отраслях:

• Промышленные электроприводы — защита двигателей насосов, вентиляторов, конвейеров, компрессоров.
• Сельское хозяйство — управление насосными станциями, системами полива, молочными установками.
• Жилищно-коммунальное хозяйство — лифты, системы отопления, вентиляции и кондиционирования.
• Строительство — строительные подъемники, бетоносмесители, электрические лебедки.
• Энергетика — резервные насосы, системы охлаждения трансформаторов.

Также они используются в составе станков с ЧПУ, автоматических линий, систем управления зданиями (BMS) и других автоматизированных комплексов.

Особенности выбора и монтажа

При выборе теплового автомата ABB необходимо учитывать:

• Номинальный ток защищаемого двигателя.
• Режим работы (продолжительный, повторно-кратковременный).
• Условия окружающей среды (температура, влажность, запыленность).
• Требования к времени срабатывания (класс отключения).
• Необходимость дополнительных контактов или функций (например, сигнализация, дистанционный сброс).

Монтаж осуществляется в соответствии с инструкцией производителя. Важно обеспечить надежное соединение проводов, правильную настройку тока срабатывания и проверку работоспособности перед вводом в эксплуатацию. Также рекомендуется периодическая проверка и калибровка устройства для поддержания точности срабатывания.

Сравнение с аналогами и электронными реле

Хотя на рынке существуют электронные реле перегрузки (например, ABB E300, Siemens 3UF, Schneider LR9F), тепловые автоматы остаются востребованными благодаря своей простоте, надежности и низкой стоимости. Они не требуют внешнего питания, устойчивы к электромагнитным помехам и не зависят от программного обеспечения. Однако электронные реле предлагают более точную настройку, дополнительные функции (защита от обрыва фазы, измерение тока, коммуникация по сети) и гибкость в настройке. Тепловые автоматы ABB занимают нишу экономичных, проверенных временем решений, где не требуются сложные функции, но важна безотказность и простота эксплуатации.

Техническое обслуживание и устранение неисправностей

Тепловые реле ABB практически не требуют обслуживания, но рекомендуется:

• Периодически проверять затяжку клемм.
• Проводить визуальный осмотр на предмет повреждений.
• Тестировать функцию срабатывания с помощью кнопки “Test”.
• При частых срабатываниях — проверять нагрузку, настройки и состояние двигателя.

Основные неисправности:

• Ложные срабатывания — могут быть вызваны неправильной настройкой, высокой температурой окружающей среды или несоответствием класса отключения.
• Отказ срабатывания — износ биметаллической пластины, окисление контактов, механическое повреждение.
• Не возвращается в исходное положение — заедание механизма, необходимость замены.
• В большинстве случаев ремонт нецелесообразен — устройство подлежит замене.

Таким образом, тепловые автоматы ABB — это надежные, проверенные временем устройства, обеспечивающие эффективную защиту электродвигателей и электрических цепей от перегрузок. Благодаря простоте конструкции, высокой надежности, широкому модельному ряду и доступной цене, они остаются востребованными в различных отраслях промышленности и бытовой технике. Компания ABB, как один из лидеров мирового рынка, гарантирует высокое качество, соответствие стандартам и техническую поддержку на всех этапах эксплуатации.
