Рубильник ABB 3P – надежное управление электрическими цепями

В современных электрических сетях и промышленных установках важнейшую роль играют устройства, обеспечивающие безопасное и надежное управление электрическими цепями. Одним из таких устройств является рубильник — коммутационный аппарат, предназначенный для ручного включения и отключения электрических цепей в нормальных условиях эксплуатации. Среди производителей подобного оборудования особое место занимает компания ABB — мировой лидер в области электротехники и автоматизации. Рубильники ABB 3P (трехполюсные) широко применяются в распределительных щитах, промышленных установках, системах резервного питания и других областях, где требуется надежное разъединение трехфазных цепей.

Общее описание рубильников ABB 3P

Рубильник (или разъединитель) — это механический коммутационный аппарат, предназначенный для включения, отключения и изоляции электрической цепи. В отличие от автоматических выключателей, рубильники не предназначены для защиты цепи от перегрузок или коротких замыканий — их основная функция — ручное управление и безопасное разъединение цепи при обслуживании или ремонте. Трехполюсные рубильники ABB (обозначаемые как 3P — Three Pole) предназначены для работы в трехфазных сетях переменного тока (AC) и, в некоторых моделях, в сетях постоянного тока (DC). Они обеспечивают одновременное отключение всех трех фаз, что критически важно для обеспечения безопасности при обслуживании оборудования. Рубильники ABB отличаются высокой надежностью, простотой конструкции, долговечностью и соответствием международным стандартам (IEC/EN 60947-3, ГОСТ Р 50030.3). Они производятся на заводах ABB в Европе и Азии с соблюдением строгих стандартов качества.

Конструкция и принцип работы

Конструктивно рубильник ABB 3P состоит из следующих основных элементов:

• Корпус — выполнен из термостойкого, самозатухающего пластика, обеспечивающего механическую прочность и электрическую изоляцию.
• Подвижные и неподвижные контакты — изготавливаются из сплавов меди или серебросодержащих материалов для минимизации переходного сопротивления и устойчивости к дуге.
• Рукоятка управления — обеспечивает ручное включение/отключение. Может быть фронтальной или боковой, с возможностью блокировки в положении «Выключено».
• Механизм переключения — обеспечивает быстрое и четкое срабатывание контактов независимо от скорости движения рукоятки (технология «snap-action»), что минимизирует износ и повышает безопасность.
• Зажимы для подключения проводов — винтовые или пружинные, обеспечивающие надежный контакт с проводниками различного сечения.
• Дополнительные аксессуары — блокировки, вспомогательные контакты, реверсивные механизмы, ручки с замком и т.д.

Принцип работы рубильника прост: при повороте рукоятки в положение «ON» подвижные контакты замыкаются с неподвижными, обеспечивая прохождение тока. При переводе в положение «OFF» контакты размыкаются, создавая видимый воздушный зазор, что позволяет безопасно обслуживать цепь.

Основные серии рубильников ABB 3P

Компания ABB предлагает несколько серий трехполюсных рубильников, каждая из которых имеет свои особенности и области применения:

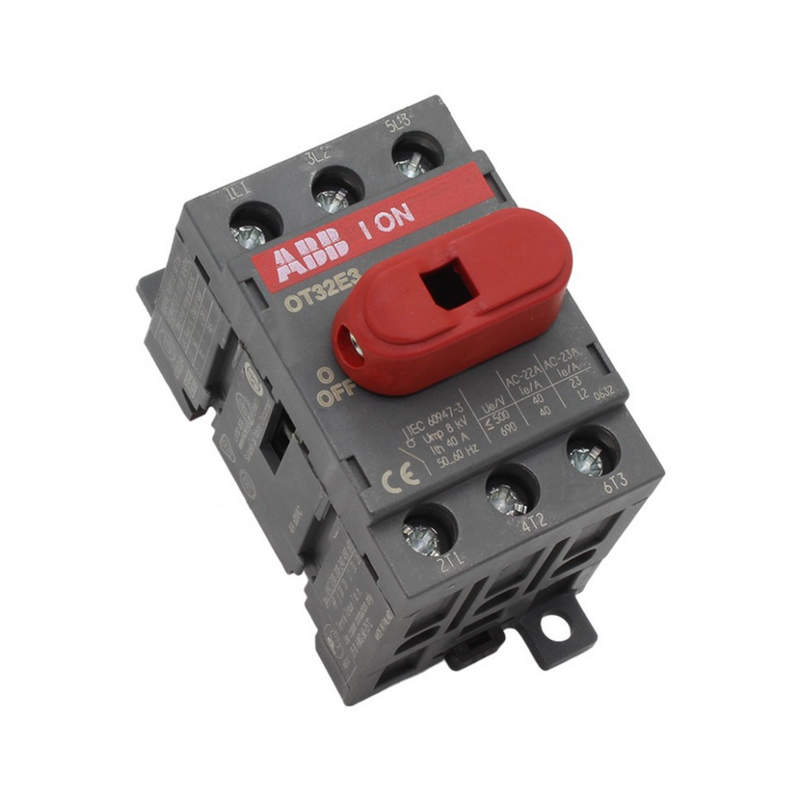

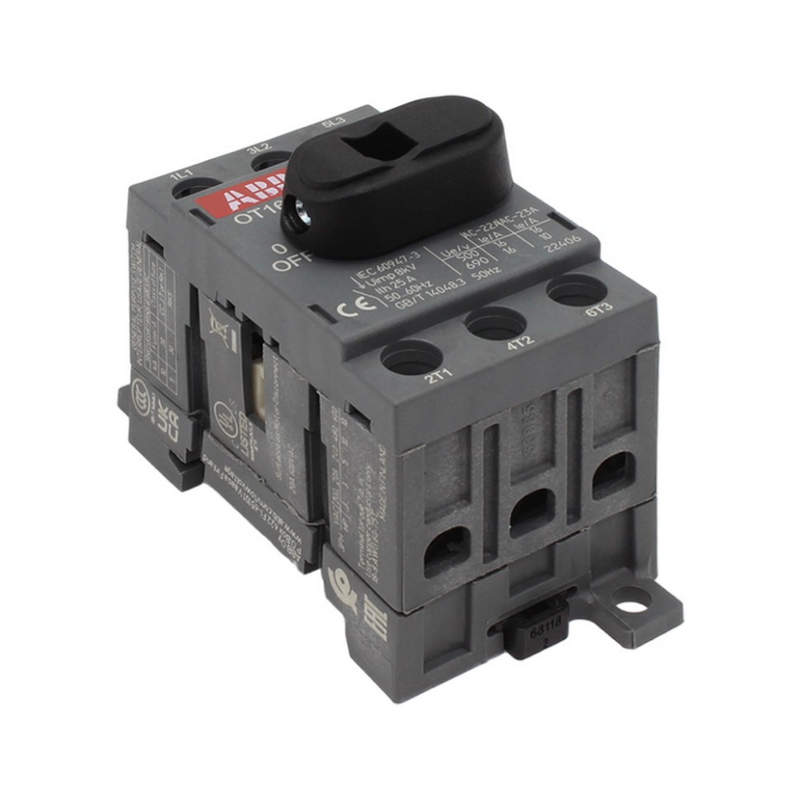

• Серия OT (Open Terminal). Это одна из самых популярных серий. Рубильники OT предназначены для монтажа на DIN-рейку или в панель. Имеют открытые зажимы, что упрощает монтаж и визуальный контроль подключения. Доступны с номинальными токами от 16 А до 1600 А. Могут комплектоваться дополнительными аксессуарами: вспомогательными контактами, блокировками, реверсивными механизмами.
• Серия OS (Open Style). Предназначены для панельного монтажа. Имеют более компактную конструкцию по сравнению с OT. Подходят для использования в распределительных щитах, где важна экономия места. Номинальный ток — до 125 А.
• Серия E90. Это рубильники с повышенной коммутационной способностью и улучшенной защитой от внешних воздействий (степень защиты до IP65 при использовании крышки). Подходят для установки в агрессивных средах, наружного монтажа. Имеют эргономичную рукоятку и возможность блокировки.
• Серия S200 и S800. Хотя это в первую очередь автоматические выключатели, в линейке также представлены выключатели-разъединители, совмещающие функции защиты и разъединения. Подходят для бытовых и легкопромышленных применений.

Технические характеристики

Основные технические параметры рубильников ABB 3P:

• Номинальное напряжение (Ue): до 690 В AC, до 440 В DC (в зависимости от модели).
• Номинальный ток (In): от 16 А до 1600 А.

• Частота: 50/60 Гц.
• Коммутационная способность: до 1000 В·А (в зависимости от серии).
• Степень защиты: IP20 (стандартно), до IP65 (с защитной крышкой).
• Температурный диапазон эксплуатации: от -25C до +70C.
• Механическая износостойкость: до 10 000 циклов включения/отключения.
• Электрическая износостойкость: до 1000–6000 циклов (в зависимости от нагрузки).
• Сечение подключаемых проводников: от 1,5 мм2 до 300 мм2.

Все рубильники ABB 3P соответствуют стандартам IEC 60947-3, EN 60947-3, ГОСТ Р 50030.3, что подтверждает их безопасность и надежность.

Области применения

Рубильники ABB 3P находят применение в самых разных сферах:

• Промышленность: управление двигателями, станками, насосами, компрессорами.
• Энергетика: вводные щиты, системы резервного питания, переключение между основным и резервным источником.
• Жилищно-коммунальное хозяйство: распределительные щиты многоквартирных домов, насосные станции, системы вентиляции.
• Торговые и офисные центры: щиты освещения, кондиционирования, лифтов.
• Инфраструктура: транспортные системы, телекоммуникационные шкафы, системы сигнализации.
• Сельское хозяйство: управление насосами, системами полива, холодильными установками.

Особенно востребованы рубильники в системах с резервным питанием (например, с генераторами), где требуется ручное или полуавтоматическое переключение между источниками энергии. Также они незаменимы при необходимости полного отключения оборудования для технического обслуживания.

Особенности монтажа и эксплуатации

Монтаж включает в себя:

• Перед установкой необходимо обесточить цепь.
• Рубильник монтируется на DIN-рейку (для серии OT) или в панель (для OS/E90) с помощью винтов.
• Подключение проводников осуществляется в соответствии с маркировкой: L1, L2, L3 — вход, T1, T2, T3 — выход.
• Необходимо обеспечить свободный доступ к рукоятке управления.
• При необходимости устанавливаются аксессуары: блокировки, дополнительные контакты.

Эксплуатация:

• Включать и отключать рубильник только при отсутствии нагрузки (если не предусмотрено иное в технической документации).
• Не допускать попадания пыли, влаги, агрессивных веществ на контакты.
• Периодически проверять затяжку винтовых зажимов.
• Не использовать рубильник для защиты от перегрузок — для этого необходимо устанавливать автоматические выключатели или предохранители.
• При обнаружении искрения, нагрева корпуса, затрудненного хода рукоятки — немедленно вывести из эксплуатации.

Таким образом, рубильники ABB 3P — это надежные, безопасные и универсальные устройства, обеспечивающие эффективное управление трехфазными электрическими цепями. Благодаря продуманной конструкции, широкому модельному ряду и соответствию международным стандартам, они заслуженно пользуются популярностью у проектировщиков, монтажников и эксплуатирующих организаций по всему миру.
