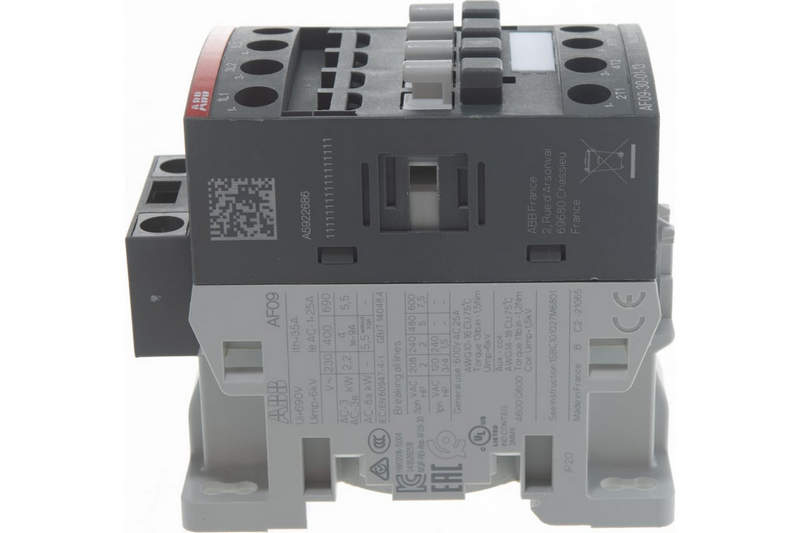

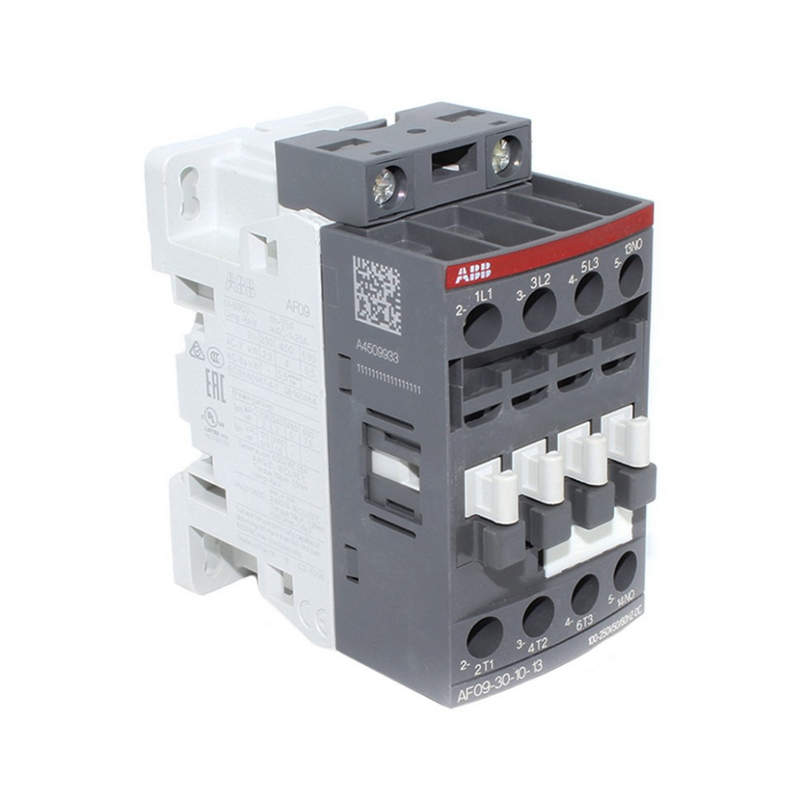

Контактор ABB AF09 – надёжное управление электросетями

Контактор ABB AF09 входит в серию AF, которая отличается универсальностью и адаптивностью к различным условиям эксплуатации. Серия AF разработана с учетом требований международных стандартов (IEC/EN 60947-4-1), что обеспечивает высокую степень безопасности, надежности и совместимости с другими компонентами систем автоматизации. Модель AF09 имеет номинальный ток 9 А при напряжении 400 В переменного тока (AC-3 категория применения), что делает его подходящим для управления электродвигателями мощностью до 4 кВт (при 400 В). При этом контактор способен работать как с переменным, так и с постоянным током управления, что значительно расширяет его функциональные возможности.

Конструктивные особенности

Контактор ABB AF09 состоит из следующих основных элементов:

• Электромагнитная катушка — приводит в действие подвижную систему контактов. Может быть рассчитана на различные напряжения управления: 24 В, 48 В, 110 В, 230 В, 400 В переменного или постоянного тока. Это позволяет гибко интегрировать контактор в различные системы управления.
• Подвижные и неподвижные контакты — выполнены из серебросодержащего сплава, обеспечивающего низкое переходное сопротивление, высокую износостойкость и устойчивость к свариванию при коммутации больших токов.
• Дугогасительная система — включает камеру с металлическими пластинами, которые дробят и охлаждают электрическую дугу, возникающую при размыкании контактов. Это продлевает срок службы контактов и повышает безопасность эксплуатации.
• Механизм возврата — обеспечивает автоматическое возвращение контактов в исходное положение при отключении питания катушки. В большинстве моделей используется пружинный механизм.
• Вспомогательные контакты — могут быть встроены или установлены дополнительно. Используются для сигнализации состояния контактора (включен/отключен), блокировки, управления другими устройствами.
• Модульная конструкция — позволяет легко монтировать контактор на DIN-рейку, а также комбинировать его с тепловыми реле, таймерами, приставками выдержки времени и другими аксессуарами.

Принцип работы

Принцип действия контактора ABB AF09 основан на электромагнитной индукции. При подаче напряжения на катушку управления в ней возникает магнитное поле, которое притягивает якорь — подвижную часть магнитопровода. Якорь механически связан с подвижными контактами, которые при движении замыкаются с неподвижными контактами, замыкая тем самым силовую цепь. При отключении питания катушки магнитное поле исчезает, и пружинный механизм возвращает якорь и контакты в исходное положение, размыкая цепь. Важно отметить, что контактор не предназначен для защиты от перегрузок или коротких замыканий — для этих целей необходимо использовать автоматические выключатели и тепловые реле. Контактор выполняет только функцию коммутации — включения и отключения нагрузки по команде от системы управления (кнопки, ПЛК, реле и т.д.).

Технические характеристики

Основные технические параметры контактора ABB AF09:

• Номинальный рабочий ток (AC-3, 400 В): 9 А
• Максимальная коммутируемая мощность двигателя (AC-3): 4 кВт
• Напряжение изоляции: 690 В
• Напряжение питания катушки: переменное или постоянное (24–400 В)
• Частота коммутации: до 1800 циклов в час (в зависимости от нагрузки)
• Механическая износостойкость: до 10 миллионов циклов
• Электрическая износостойкость (AC-3): до 1 миллиона циклов
• Степень защиты: IP20
• Температура окружающей среды: от -25C до +55C
• Монтаж: на DIN-рейку 35 мм

Контактор соответствует стандартам IEC/EN 60947-4-1, имеет сертификаты CE, UL, CSA, что подтверждает его безопасность и соответствие международным требованиям.

Сферы применения

Контактор ABB AF09 широко применяется в следующих областях:

• Промышленная автоматизация — управление конвейерами, насосами, компрессорами, вентиляторами, станками.
• Системы HVAC — управление вентиляцией, кондиционированием, отоплением.
• Жилищно-коммунальное хозяйство — управление насосными станциями, лифтами, освещением.
• Энергетика — коммутация вспомогательных цепей, управление нагрузками в распределительных щитах.
• Сельское хозяйство — автоматизация полива, управление оборудованием ферм и теплиц.
• Транспорт — системы управления на железнодорожном и автомобильном транспорте.

Благодаря универсальности и надежности, контактор ABB AF09 может использоваться как в простых схемах ручного управления, так и в сложных автоматизированных системах с участием программируемых логических контроллеров (ПЛК).

Преимущества и особенности

Среди ключевых преимуществ контактора ABB AF09 можно выделить:

• Универсальность катушки управления — возможность работы как с переменным, так и с постоянным током без замены катушки. Это значительно упрощает проектирование и монтаж.
• Компактные размеры — экономия места в шкафах управления.
• Высокая износостойкость — длительный срок службы даже при интенсивной эксплуатации.
• Широкий выбор аксессуаров — тепловые реле, приставки, блок-контакты, позволяющие адаптировать устройство под конкретные задачи.
• Надежная дугогасительная система — безопасная коммутация даже при высоких токах.
• Простота монтажа и обслуживания — модульная конструкция, защелки на DIN-рейку, доступ к контактам без снятия устройства.
• Низкое энергопотребление катушки — экономия электроэнергии и снижение тепловыделения.

Также стоит отметить, что контакторы серии AF обладают пониженным уровнем шума при работе, что особенно важно в помещениях с повышенными требованиями к акустическому комфорту.

Правила монтажа и эксплуатации

Для обеспечения надежной и безопасной работы контактора ABB AF09 необходимо соблюдать следующие правила:

• Устанавливать устройство в закрытых шкафах с защитой от пыли, влаги и агрессивных сред.
• Обеспечить свободный доступ для обслуживания и визуального контроля.
• Подключать провода с соблюдением рекомендованного сечения и надежно затягивать клеммы.
• Использовать совместно с устройствами защиты — автоматическими выключателями и тепловыми реле.
• Не превышать номинальные значения тока и напряжения.
• Проводить регулярный осмотр контактов на предмет износа, нагара или окисления.
• При эксплуатации в условиях повышенной вибрации использовать дополнительные крепления.

В случае неисправности (например, прилипание контактов, отказ катушки) контактор подлежит замене. Ремонт контакторов ABB не предусмотрен — устройство является неразборным и не подлежит восстановлению.

Таким образом, контактор ABB AF09 — это современное, надежное и универсальное устройство, отвечающее самым высоким требованиям промышленной автоматизации. Его компактные размеры, высокая износостойкость, универсальность катушки управления и широкий выбор аксессуаров делают его идеальным решением для самых разных задач — от управления небольшими двигателями до построения сложных автоматизированных систем.
