Легкое и удобное управление питанием с перекидным рубильником ABB

Электрические переключающие устройства играют ключевую роль в обеспечении надежности, безопасности и гибкости электроснабжения промышленных, коммерческих и бытовых объектов. Среди них особое место занимают перекидные рубильники, которые позволяют переключать нагрузку между двумя независимыми источниками питания — например, между основной сетью и резервным генератором. Одним из ведущих производителей такого оборудования является швейцарско-шведская компания ABB, чья продукция отличается высоким качеством, надежностью и соответствием международным стандартам.

Что такое перекидной рубильник?

Перекидной рубильник (или переключатель на два направления) — это механическое коммутационное устройство, предназначенное для ручного переключения электрической цепи между двумя источниками питания. В отличие от автоматических переключателей (АВР), перекидные рубильники требуют вмешательства оператора для смены источника. Основная функция такого устройства — обеспечить бесперебойное или резервное электроснабжение потребителей при отключении основного источника. Например, при отключении электроэнергии от городской сети рубильник позволяет вручную подключить нагрузку к дизель-генератору или инвертору. Перекидные рубильники ABB относятся к категории ручных переключателей источников питания (Manual Transfer Switches — MTS) и широко применяются там, где не требуется автоматическое переключение, но важна простота, надежность и наглядность управления.

Конструкция и принцип работы

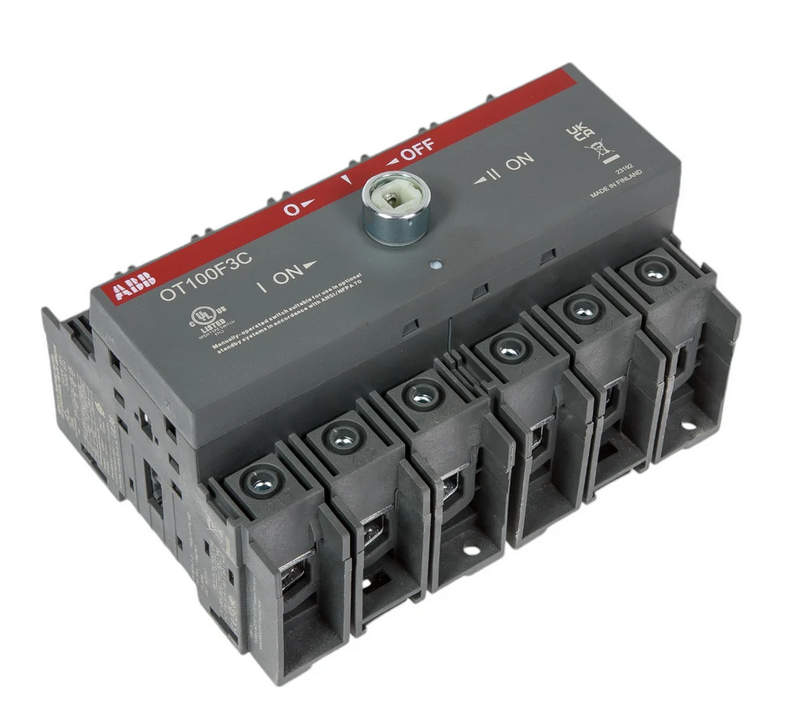

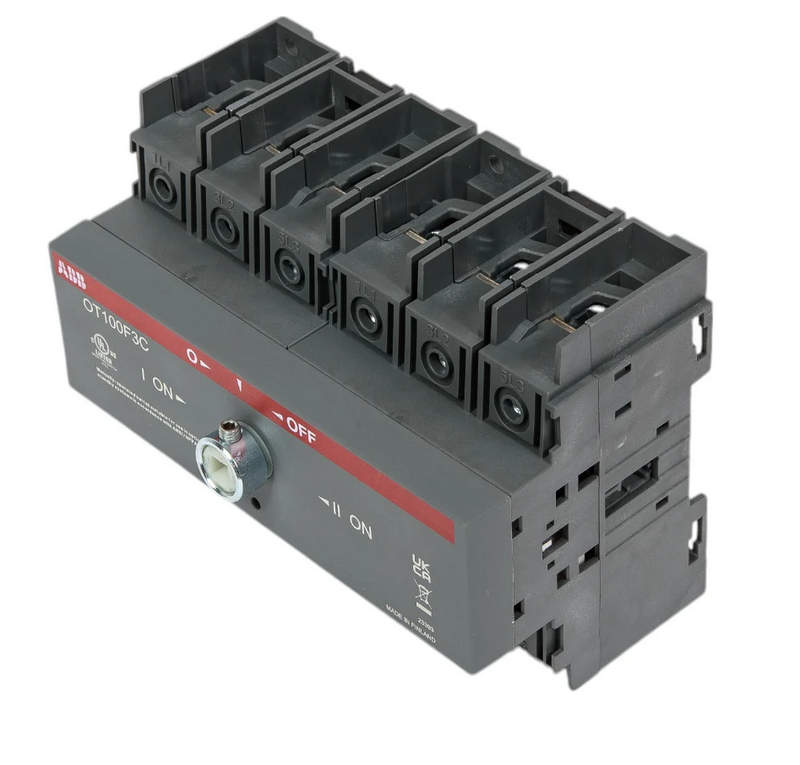

Перекидной рубильник ABB состоит из следующих основных элементов:

• Корпус — выполнен из прочного, негорючего пластика или металла, в зависимости от серии и назначения. Обеспечивает защиту от случайного прикосновения и внешних воздействий.
• Подвижный контактный мост (рычаг переключения) — механически соединен с рукояткой управления. При повороте рукоятки контактный мост перемещается из одного положения в другое, разрывая цепь с одним источником и замыкая с другим.
• Неподвижные контакты — два набора контактов, соответствующих двум источникам питания (обычно обозначаются как I и II, или “Сеть” и “Генератор”).
• Механизм блокировки — исключает возможность одновременного подключения обоих источников, что предотвращает короткое замыкание или обратную подачу напряжения.
• Индикаторы положения — визуально показывают, какой источник подключен (часто используются цветные метки или окна индикации).
• Зажимы для подключения проводов — обеспечивают надежный электрический контакт с питающими и нагрузочными линиями.

Принцип работы прост: в нейтральном положении (если предусмотрено) нагрузка отключена от обоих источников. При переводе рукоятки в положение “I” — подключается первый источник, при переводе в “II” — второй. Переход между положениями всегда проходит через промежуточное отключенное состояние, что гарантирует безопасность переключения.

Основные серии перекидных рубильников ABB

Компания ABB предлагает несколько серий перекидных рубильников, отличающихся по току, напряжению, степени защиты и конструктивному исполнению:

• OT...E — серия ручных переключателей с возможностью блокировки в трех положениях (I-O-II). Предназначены для токов от 16 до 1600 А. Имеют высокую механическую износостойкость (до 10 000 циклов переключения). Корпус выполнен из термостойкого пластика, степень защиты до IP65 (при установке в шкафу или с дополнительной защитной крышкой).
• OS... — более компактные переключатели, рассчитанные на токи до 100 А. Часто используются в бытовых и малых коммерческих установках. Имеют простую конструкцию и невысокую стоимость.
• E900 — промышленные рубильники с усиленной конструкцией, предназначенные для тяжелых условий эксплуатации. Могут оснащаться дополнительными аксессуарами: блокировками, сигнальными контактами, приводами.

Все устройства ABB соответствуют международным стандартам: IEC/EN 60947-3, ГОСТ Р МЭК 60947-3-2012, что подтверждает их безопасность и надежность.

Технические характеристики

Типичные параметры перекидных рубильников ABB:

• Номинальный ток (In): от 16 А до 1600 А.
• Номинальное напряжение (Ue): до 690 В переменного тока (AC) и до 250 В постоянного тока (DC).
• Частота: 50/60 Гц.
• Степень защиты (IP): IP20 (базовое исполнение), IP65 — с защитной крышкой.
• Количество полюсов: 3P, 4P (для трехфазных сетей с нейтралью).
• Температурный диапазон эксплуатации: от -25C до +60C.
• Механическая износостойкость: до 10 000 циклов.
• Электрическая износостойкость: до 1 000–6 000 циклов (в зависимости от нагрузки).

Важно: перекидные рубильники не предназначены для отключения под нагрузкой. Переключение должно производиться только при отсутствии тока или с предварительным отключением нагрузки (например, через автоматический выключатель).

Области применения

Перекидные рубильники ABB находят применение в самых разных сферах:

• Промышленность: резервное питание станков, насосов, систем вентиляции, освещения.
• Энергетика: переключение между основной линией и автономным источником в трансформаторных подстанциях.
• Медицина: обеспечение бесперебойного питания реанимационных отделений, лабораторий.
• Торговля и офисы: подключение генераторов при отключении городской сети.
• Жилые дома и коттеджи: ручное переключение на генератор во время отключения электроэнергии.
• Строительные площадки: временное электроснабжение от передвижных генераторов.
• Сельское хозяйство: питание насосов, холодильных установок, систем полива.

Особенно востребованы в местах, где автоматическое переключение нецелесообразно по экономическим или техническим причинам, либо где требуется визуальный контроль оператора.

Правила выбора и монтажа

При выборе перекидного рубильника необходимо учитывать:

• Номинальный ток нагрузки — должен быть равен или выше максимального рабочего тока.
• Напряжение сети — соответствие номинальному напряжению устройства.
• Количество фаз — 1-фазные или 3-фазные (с нейтралью или без).
• Условия эксплуатации — влажность, температура, запыленность (выбор степени защиты IP).
• Необходимость блокировки — для предотвращения несанкционированного доступа.
• Место установки — на DIN-рейку, на панель, в щит.

Монтаж должен производиться квалифицированным электриком в соответствии с ПУЭ и технической документацией ABB. Основные этапы:

• Отключение всех источников питания.
• Установка рубильника в щит или на монтажную панель.
• Подключение проводов согласно схеме: вход 1 (основной источник), вход 2 (резервный источник), выход (нагрузка).
• Проверка правильности подключения и механической блокировки.
• Тестовое переключение без нагрузки.
• Окончательная проверка под нагрузкой.

Таким образом, перекидной рубильник ABB — это надежное, проверенное временем решение для ручного переключения между источниками питания. Благодаря высокому качеству исполнения, широкому модельному ряду и строгому соответствию стандартам безопасности, устройства ABB пользуются заслуженным доверием у инженеров и электромонтажников по всему миру.
