ABB 220В – надежность европейского бренда

Реле — это электромеханические или электронные устройства, предназначенные для управления электрическими цепями посредством замыкания или размыкания контактов под воздействием управляющего сигнала. В современной промышленной автоматике, энергетике, системах управления зданиями и бытовой технике реле играют ключевую роль. Среди множества производителей релейной аппаратуры особое место занимает швейцарско-шведская компания ABB — один из мировых лидеров в области электротехники и автоматизации. Продукция ABB отличается высокой надежностью, долговечностью, соответствием международным стандартам и широким спектром применения.

Общая характеристика реле ABB 220 В

Реле ABB на 220 В — это устройства, предназначенные для коммутации электрических цепей переменного тока с номинальным напряжением 220 В (или 230 В, что соответствует стандартам многих стран, включая Россию и страны СНГ). Они могут использоваться как в однофазных, так и в трехфазных сетях, в зависимости от модели и исполнения. Основное назначение таких реле — управление нагрузкой: включение и отключение освещения, двигателей, нагревательных элементов, насосов, вентиляторов и других электроприборов. Компания ABB предлагает широкий ассортимент реле на 220 В, включая:

• Электромеханические реле — классические устройства с подвижными контактами, приводимыми в действие электромагнитом.
• Твердотельные реле (SSR) — полупроводниковые устройства без движущихся частей, обеспечивающие бесшумную и быструю коммутацию.
• Промежуточные реле — для усиления сигнала управления и изоляции цепей.
• Реле времени — с функцией задержки включения или выключения.
• Реле контроля фаз — для трехфазных сетей, контролирующие порядок чередования фаз, обрыв фазы и асимметрию.

Конструкция и принцип работы

Наиболее распространенный тип — электромеханическое реле. Его конструкция включает:

• Катушку — обмотку, которая при подаче управляющего напряжения (например, 220 В) создает магнитное поле.
• Якорь — подвижный элемент, притягиваемый к сердечнику под действием магнитного поля.
• Контактную группу — набор подвижных и неподвижных контактов, которые замыкаются или размыкаются при срабатывании якоря.
• Пружинный механизм — возвращает якорь в исходное положение после снятия напряжения с катушки.

Твердотельные реле ABB не имеют движущихся частей. Вместо механических контактов используются полупроводниковые элементы — тиристоры, симисторы или транзисторы. Управление осуществляется через оптопару, что обеспечивает гальваническую развязку между управляющей и коммутируемой цепями.

Основные серии реле ABB 220 В

Компания ABB выпускает несколько серий реле, ориентированных на разные задачи:

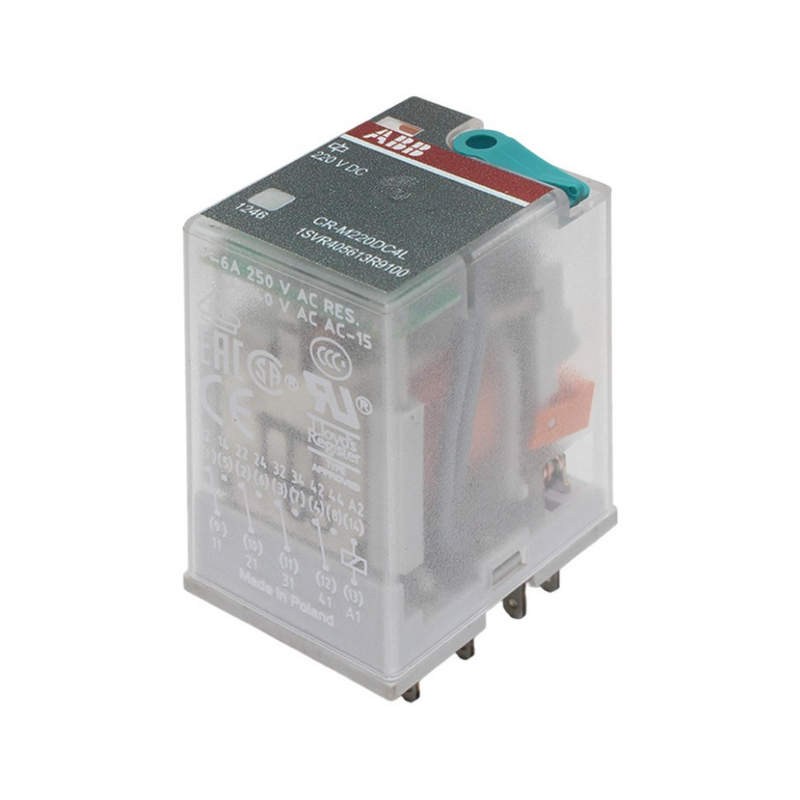

• Серия CR-P / CR-M — компактные промежуточные реле с возможностью установки на DIN-рейку. Подходят для замены старых реле в щитах автоматики. Напряжение катушки — 220 В переменного тока. Контакты — от 1 до 4 переключающих. Ток коммутации — до 8 А.
• Серия TA — таймеры и реле времени с задержкой включения/выключения. Управляющее напряжение — 220 В. Позволяют реализовывать сложные алгоритмы управления без использования программируемых контроллеров.
• Серия CM-PFS / CM-PVS — реле контроля фаз и напряжения. Контролируют параметры сети 220/380 В, отключают нагрузку при аварийных ситуациях (обрыв фазы, перекос, перенапряжение, пониженное напряжение).
• Серия E 290 — твердотельные реле для монтажа на DIN-рейку. Предназначены для коммутации нагрузки до 40 А. Управляющее напряжение — 24–240 В переменного тока, что делает их универсальными.
• Серия G series — миниатюрные реле для монтажа в ограниченном пространстве. Подходят для панелей управления и компактных щитов.

Области применения

Реле ABB 220 В находят применение в самых разных сферах:

• Промышленная автоматика — управление станками, конвейерами, насосами, компрессорами.
• Энергетика — в системах АВР (автоматического ввода резерва), защиты и управления распределительными щитами.
• Жилищно-коммунальное хозяйство — автоматизация освещения, отопления, вентиляции, водоснабжения.
• Торговля и офисы — управление светом, шлагбаумами, воротами, системами безопасности.
• Транспорт — в системах управления лифтами, эскалаторами, светофорами.
• Сельское хозяйство — автоматизация полива, управления климатом в теплицах, доильных установок.

Пример: в системе отопления частного дома реле ABB 220 В может управлять циркуляционным насосом, включая его при достижении определенной температуры и отключая при ее снижении. В промышленном холодильнике реле может контролировать работу компрессора, защищая его от перегрузки и перегрева.

Техническое обслуживание и устранение неисправностей

Реле ABB практически не требуют обслуживания. Однако при интенсивной эксплуатации рекомендуется:

• Периодически проверять затяжку клемм.
• Очищать от пыли (особенно в промышленных условиях).
• Проверять состояние контактов (при подгорании — замена реле).
• Контролировать температуру корпуса (перегрев — признак перегрузки или плохого контакта).

Типичные неисправности:

• Реле не срабатывает — проверить напряжение на катушке, целостность обмотки, правильность подключения.
• Контакты «залипают» — признак износа или перегрузки. Требуется замена.
• Искрение контактов — при коммутации индуктивной нагрузки (двигатели, катушки). Рекомендуется установка RC-цепочек или варисторов.
• Перегрев корпуса — проверить ток нагрузки, обеспечить охлаждение, установить радиатор (для SSR).

Таким образом, реле ABB 220 В — это высококачественные, надежные устройства, обеспечивающие эффективное и безопасное управление электрическими цепями в самых разных условиях. Благодаря широкому модельному ряду, простоте монтажа, долговечности и соответствию международным стандартам, они являются оптимальным выбором для промышленных, коммерческих и бытовых применений. Использование реле ABB позволяет повысить надежность систем автоматики, снизить затраты на обслуживание и ремонт, обеспечить стабильную работу оборудования. При грамотном подборе и установке такие реле служат десятилетиями, оправдывая свою стоимость и заслуживая доверие специалистов по всему миру.
