Суточное реле ABB – надёжное решение для автоматизации

Современные системы автоматизации и управления электропотреблением в быту, промышленности и коммерческой сфере требуют надежных, точных и гибких решений. Одним из таких решений являются суточные (или программируемые) реле времени, которые позволяют автоматизировать включение и отключение электрических приборов по заданному расписанию. Среди ведущих производителей подобных устройств — швейцарско-шведская компания ABB, известная высоким качеством, инновационными технологиями и широким ассортиментом электротехнического оборудования.

Что такое суточное реле?

Суточное реле времени — это электронное или электромеханическое устройство, которое автоматически замыкает или размыкает электрическую цепь в заранее установленное время. В отличие от простых таймеров, суточные реле позволяют задавать сложные программы с несколькими интервалами включения/выключения в течение 24 часов, а также повторять эти программы ежедневно, по дням недели или даже с учетом праздников и сезонных изменений (в зависимости от модели). Основная задача суточного реле — снизить энергопотребление, повысить комфорт и безопасность эксплуатации оборудования, исключить человеческий фактор в управлении и обеспечить автономную работу систем.

Устройство и принцип работы суточного реле ABB

Суточные реле ABB, как правило, состоят из следующих основных компонентов:

• Часовой механизм — электронный или электромеханический, отвечающий за отсчет времени. В современных моделях ABB используется кварцевый генератор, обеспечивающий высокую точность хода (±1–2 минуты в месяц).
• Микроконтроллер или программируемая логика — обрабатывает заданные пользователем временные интервалы и управляет выходными контактами.
• Выходные релейные контакты — коммутируют нагрузку (обычно до 16 А при 230 В переменного тока). Контакты могут быть нормально-открытыми (НО) или переключающими.
• Интерфейс управления — кнопки, дисплей, поворотные регуляторы для настройки времени и программ.
• Блок питания и резервное питание — большинство моделей ABB имеют встроенный аккумулятор или конденсатор, который поддерживает работу часов при кратковременном отключении электропитания (от 20 часов до нескольких дней).

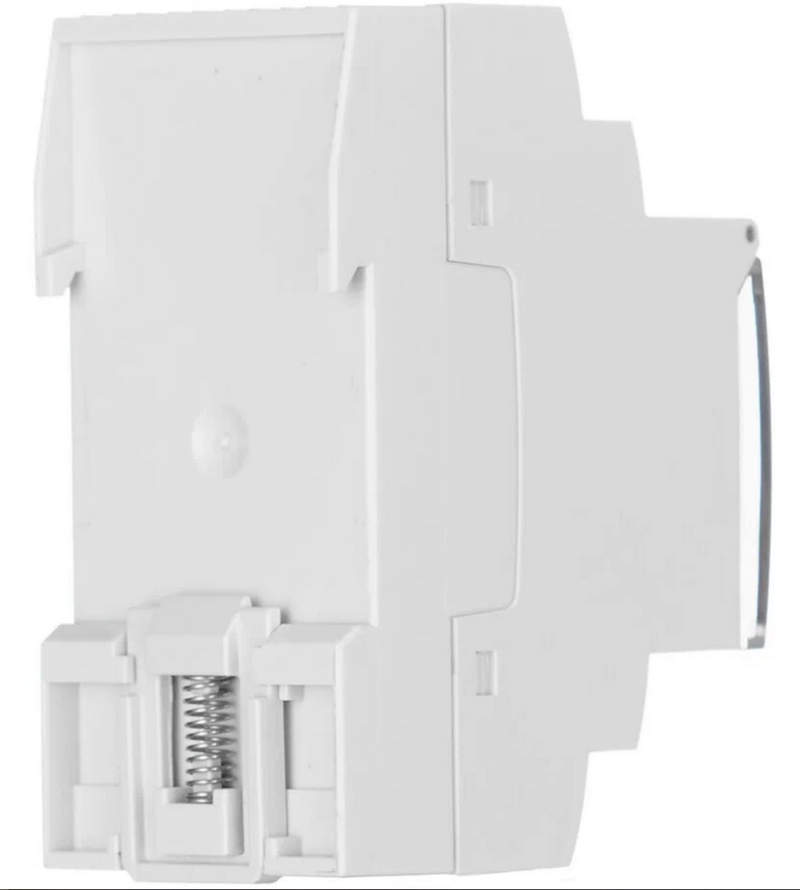

• Корпус — выполнен из ударопрочного пластика, соответствует стандартам IP20 или выше, предназначен для монтажа на DIN-рейку в электрощитах.

Принцип работы прост: пользователь задает временные интервалы (например, включать свет с 18:00 до 23:00), устройство в нужный момент замыкает контакты, подавая напряжение на нагрузку. По истечении заданного времени контакты размыкаются.

Основные серии суточных реле ABB

Компания ABB предлагает несколько линеек программируемых реле времени, отличающихся функциональностью, способом управления и точностью:

• Серия CT-MFD (многофункциональные цифровые реле времени). Это современные электронные устройства с цифровым дисплеем, возможностью программирования до 16 событий в сутки, функцией случайного включения (для имитации присутствия людей), учетом выходных и праздничных дней. Поддерживают управление по дням недели. Имеют резервное питание до 72 часов. Подходят для сложных задач в умных домах и системах безопасности.
• Серия CT-TSD (суточные аналоговые реле). Более простые и доступные устройства с механическим диском, разделенным на 48 или 96 секторов (по 30 или 15 минут). Пользователь вручную устанавливает сегменты включения, перемещая рычажки. Надежны, не требуют сложной настройки, подходят для базовых задач: управление освещением, насосами, вентиляцией. Точность ниже, чем у цифровых моделей, но достаточна для большинства бытовых применений.
• Серия E290 (умные реле с интерфейсом). Новейшие модели с поддержкой интерфейсов управления (например, KNX, Modbus), возможностью дистанционного программирования через ПК или смартфон, интеграции в системы «умный дом». Имеют встроенные часы реального времени, календарь, функцию летнего/зимнего времени.

Сферы применения

Суточные реле ABB применяются в самых разных областях:

• Автоматическое включение/выключение уличного и внутреннего освещения.
• Управление системами полива сада или газона.
• Контроль работы обогревателей, кондиционеров, бойлеров.
• Имитация присутствия в доме (включение света и ТВ в отсутствие хозяев).
• Управление освещением витрин, рекламных конструкций, офисных помещений.
• Автоматизация работы вентиляции и кондиционирования в нерабочее время.
• Экономия электроэнергии за счет отключения неиспользуемого оборудования.
• Циклический запуск насосов, компрессоров, конвейеров.
• Управление системами отопления и охлаждения производственных помещений.
• Автоматизация технологических процессов с временным циклом.

Практические рекомендации по выбору и настройке

При выборе суточного реле ABB необходимо учитывать:

• Тип нагрузки — резистивная (лампы, обогреватели) или индуктивная (двигатели, насосы). Для индуктивных нагрузок лучше выбирать реле с запасом по току (не менее 16 А).
• Точность и функциональность — если нужна высокая точность и сложные программы — выбираем цифровые модели (CT-MFD, E290). Для простых задач подойдут аналоговые (CT-TSD).
• Резервное питание — важно, чтобы устройство сохраняло настройки при отключении электричества. Уточните время автономной работы часов.
• Монтаж — все устройства ABB рассчитаны на DIN-рейку, но убедитесь, что в щитке достаточно места.
• Защита — при подключении мощных нагрузок рекомендуется использовать промежуточное реле или контактор.

Настройка:

• Установите текущее время и день недели.
• Задайте временные интервалы включения/выключения (в цифровых моделях — через меню, в аналоговых — с помощью рычажков).
• При необходимости настройте повторение программы (ежедневно, по будням, в выходные).
• Подключите нагрузку к выходным контактам реле.
• Проверьте работу устройства в тестовом режиме.

Таким образом, суточные реле времени ABB — это надежные, точные и универсальные устройства, позволяющие автоматизировать управление электрическими приборами и системами с высокой степенью эффективности. Благодаря широкому ассортименту моделей, компания ABB предлагает решения как для простых бытовых задач, так и для сложных промышленных и коммерческих систем. Использование таких реле не только повышает комфорт и безопасность, но и способствует значительной экономии электроэнергии, что особенно актуально в условиях роста тарифов и стремления к экологичности.
