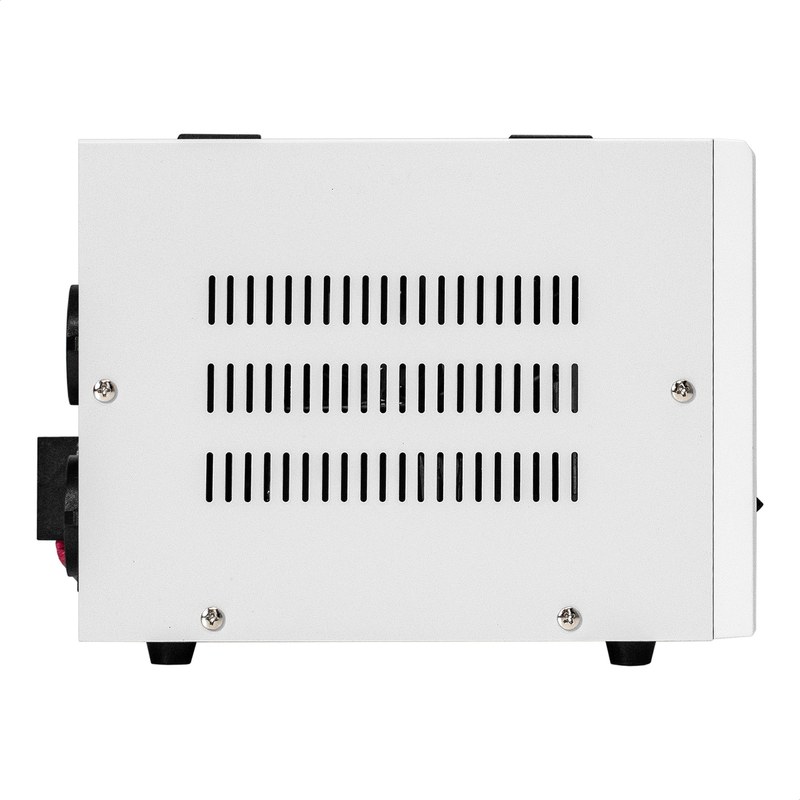

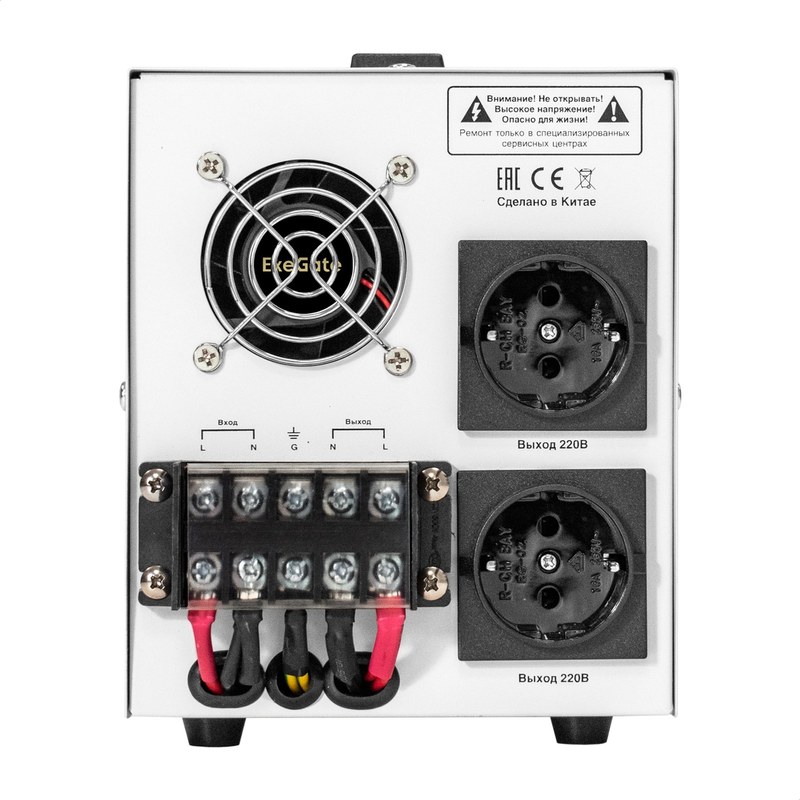

Стабилизатор напряжения ExeGate Expert Turbo AST-3000 EX291732RUS — надежная защита электропитания

Стабилизатор напряжения ExeGate Expert Turbo относится к однофазным устройствам автоматической коррекции сетевого напряжения, применяемым для защиты электротехнической и электронной нагрузки от отклонений параметров питающей сети. Серия Expert Turbo поддерживает выходное напряжение в рабочем диапазоне при изменениях входного уровня, кратковременных провалах и повышении напряжения. Конструктивная схема объединяет ступенчатое регулирование, автоматический контроль параметров сети и защитное отключение при недопустимых режимах.

Принцип стабилизации напряжения

Работа стабилизатора основана на непрерывном измерении входного напряжения и автоматическом изменении коэффициента трансформации силовой части. Контроллер сравнивает текущее значение с заданным диапазоном и формирует команду на переключение соответствующей ступени автотрансформатора. За счет этого на выходе поддерживается уровень, пригодный для питания подключенной нагрузки. Ступенчатая схема обеспечивает быструю реакцию без механического перемещения токосъемного узла. Ключевые принципы работы:

• контроль входного напряжения в реальном времени,
• выбор требуемой ступени коррекции,
• повышение напряжения при просадке,
• понижение напряжения при превышении номинального уровня,
• блокировка выхода при опасном отклонении параметров,
• восстановление питания после нормализации сети.

Технические характеристики

Для стабилизаторов ExeGate Expert Turbo определяющими являются номинальная мощность, рабочий диапазон входного напряжения, точность поддержания выходного уровня, скорость реакции и допустимая перегрузка. Основные параметры:

• однофазное питание переменного тока,
• номинальное выходное напряжение класса 220–230 В,
• автоматическая ступенчатая коррекция,
• электронный контроль сетевых параметров,
• ограничение по максимальной подключаемой мощности,
• защита от повышенного и пониженного входного напряжения,
• защита от короткого замыкания и перегрузки,
• тепловой контроль силовых компонентов,
• индикация рабочего состояния и аварийных режимов.

Для резистивной нагрузки мощность рассчитывают по суммарному потреблению с резервом. Электродвигатели, насосы, компрессоры и трансформаторные устройства требуют дополнительного запаса из-за пусковых токов, превышающих установившееся значение.

Особенности конструкции

Силовая часть включает автотрансформатор с набором отводов, коммутационные элементы, входные и выходные цепи, измерительный тракт и электронный модуль управления. Переключение ступеней выполняется автоматически в зависимости от входного напряжения. Корпус фиксирует силовые элементы и обеспечивает отвод тепла. Внутри размещаются коммутационные реле или иные силовые ключи, защитные элементы, датчики температуры и плата управления. В зависимости от мощности охлаждение может быть естественным либо принудительным. Конструктивно значимые элементы:

• силовой автотрансформатор,
• многоступенчатая цепь переключения,
• электронный измерительный модуль,
• контроллер управления,
• узел защиты от перегрева,
• входная и выходная коммутация,
• система индикации,
• вентиляционные каналы корпуса.

Защитные функции

При критически низком или высоком входном напряжении стабилизатор отключает нагрузку, предотвращая работу потребителей в опасном режиме. После возвращения сети в допустимый диапазон питание восстанавливается автоматически либо после предусмотренной задержки. Основные защитные режимы:

• отключение при недопустимо высоком входном напряжении,
• отключение при глубокой просадке сети,
• ограничение работы при перегрузке,
• защита при коротком замыкании в выходной цепи,
• тепловое отключение при перегреве силовых элементов,
• задержка повторного включения после аварийного события.

Задержка повторной подачи напряжения важна для компрессорной и холодильной техники, поскольку немедленный перезапуск после исчезновения питания способен вызвать повышенный пусковой ток.

Эксплуатационные особенности

Стабилизатор подключают с учетом номинального тока линии, сечения проводников и характера нагрузки. Установка в замкнутом объеме без вентиляции нежелательна, поскольку тепловой режим влияет на допустимую мощность силовой части. Вентиляционные отверстия должны оставаться открытыми, а контактные соединения — сохранять надежный электрический контакт. Для эксплуатации существенны условия:

• соответствие нагрузки номинальной мощности стабилизатора,
• наличие запаса по пусковому току,
• надежное соединение контактных клемм или разъемов,
• свободная циркуляция воздуха вокруг корпуса,
• исключение воздействия влаги и токопроводящей пыли,
• контроль нагрева контактных соединений,
• учет снижения доступной мощности при глубоком падении входного напряжения.

Области применения

ExeGate Expert Turbo применяется для питания оборудования, чувствительного к продолжительным отклонениям сетевого напряжения. Устройство актуально в локальных сетях с просадкой на удаленных участках, на объектах с неравномерной нагрузкой и там, где требуется дополнительная защита электронной аппаратуры. Типовые категории нагрузки:

• компьютерная и телекоммуникационная техника,
• системы видеонаблюдения и контроля доступа,
• офисное оборудование,
• котельная автоматика,
• насосное оборудование в пределах допустимой мощности,
• измерительные приборы,
• контроллеры и блоки питания промышленной автоматики,
• бытовая техника с учетом пусковых токов.

Таким образом, стабилизатор напряжения ExeGate Expert Turbo представляет собой средство автоматической коррекции параметров однофазной сети, совмещающее ступенчатое регулирование, электронный контроль и защитные функции. Его применение снижает воздействие длительных просадок и перенапряжений на нагрузку, а автоматическое отключение ограничивает риск работы оборудования за пределами допустимых электрических условий. Для корректной эксплуатации необходимо учитывать мощность потребителей, пусковые токи, тепловой режим и состояние контактных соединений. Компания «Олниса» осуществляет поставку промышленного оборудования, включая стабилизаторы напряжения ExeGate Expert Turbo, для объектов различного назначения.
