Скважинные насосы Grundfos SQ — характеристики компактной трехдюймовой серии

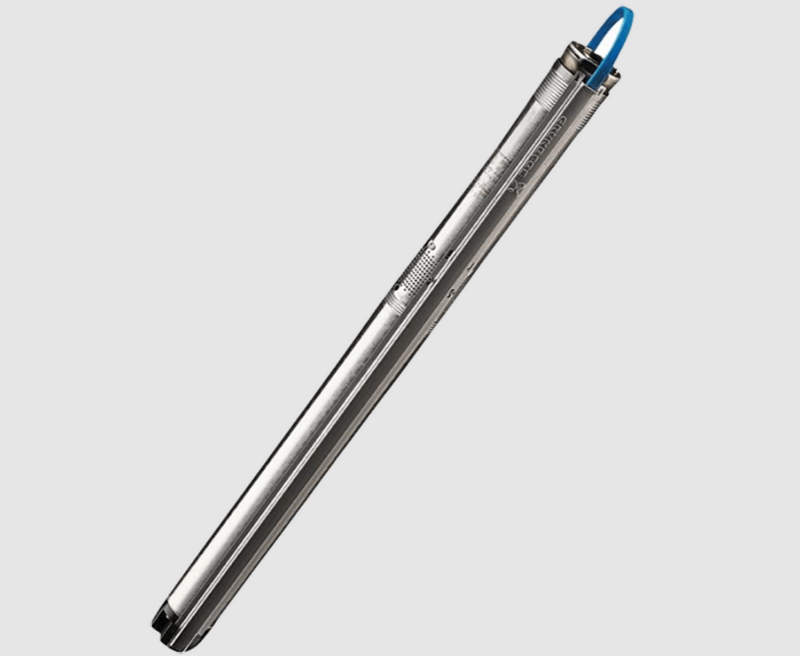

Диаметр скважины напрямую ограничивает размеры оборудования, которое можно опустить в обсадную колонну. Grundfos SQ — серия погружных скважинных насосов, созданная именно для условий, где требуется высокая гидравлическая производительность при небольшом наружном диаметре агрегата. Корпус насосов SQ имеет диаметр всего 74 мм. За счет вытянутой многоступенчатой конструкции оборудование способно поднимать воду с большой глубины, оставаясь пригодным для скважин диаметром от 76 мм.

Технические характеристики

Поскольку SQ представляет собой целую серию, конкретные рабочие значения различаются между моделями. Ниже рассмотрим общие характеристики и предельные показатели линейки:

• категория — погружные многоступенчатые скважинные насосы,
• бренд — Grundfos,
• серия — SQ,
• наружный диаметр насоса — 74 мм,
• минимальный рекомендуемый диаметр скважины — 76 мм,
• максимальная подача серии — до 9 м³/ч,

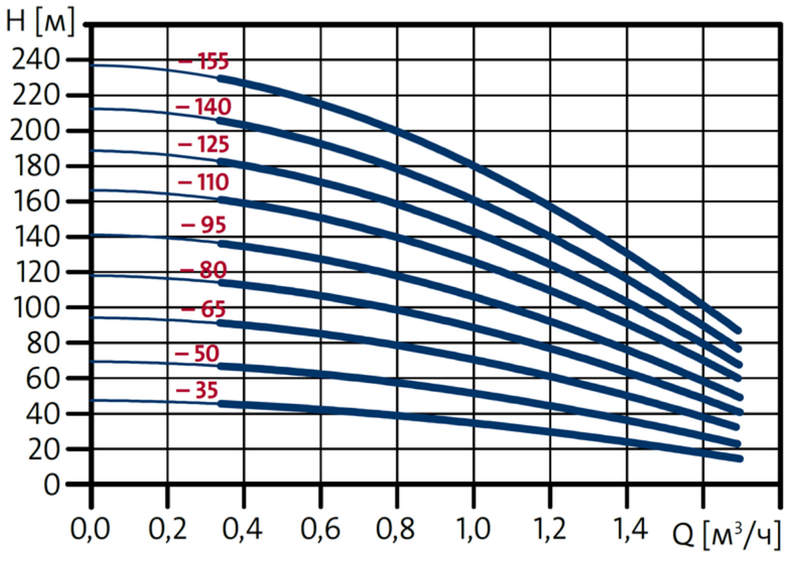

• максимальный напор отдельных исполнений — до 238 м,
• стандартное однофазное питание — 1 × 200–240 В,
• частота питающей сети — 50/60 Гц,
• температура перекачиваемой жидкости — от 0 до +35 °C,
• максимальная глубина установки — до 150 м ниже статического уровня воды,
• степень защиты электродвигателя — IP68,
• класс изоляции — F,
• материал наружных деталей — нержавеющая сталь AISI 304,
• резьбовое подключение в зависимости от производительности — Rp 1 1/4 или Rp 1 1/2,
• ориентировочная масса различных исполнений — примерно 4,7–6,4 кг,
• тип двигателя — высокооборотный двигатель с постоянными магнитами,
• основные встроенные функции — плавный пуск, защита от сухого хода, перегрузки, перегрева, повышенного и пониженного напряжения.

Особенности конструкции устройств

Главная инженерная особенность скважинных насосов Grundfos SQ — сочетание небольшого диаметра с многоступенчатой гидравликой. Рабочие колеса размещаются последовательно вдоль общей оси. Пройдя одну ступень, вода поступает в следующую, где получает дополнительную энергию. Именно поэтому узкий цилиндрический агрегат способен формировать значительно больший напор, чем можно ожидать от его наружных размеров. Электродвигатель использует постоянные магниты и встроенную электронную часть. При включении насос не переходит мгновенно к максимальной частоте вращения: функция плавного пуска обеспечивает постепенный разгон. Такое решение уменьшает пусковой ток, снижает механическую нагрузку на насос и смягчает гидравлический удар в трубопроводе. Отдельная особенность SQ — встроенная защита двигателя. При недостатке воды автоматика прекращает работу, не позволяя агрегату продолжительно функционировать всухую. Электроника также реагирует на чрезмерную нагрузку, блокировку ротора, перегрев и недопустимое изменение напряжения. После нормализации отдельных аварийных условий возможен автоматический повторный запуск.

Области применения

Серия рассчитана прежде всего на добычу и перемещение чистой подземной воды. Ниже рассмотрим наиболее характерные задачи:

• водоснабжение частного дома,
• подъем воды из глубокой скважины,
• небольшие автономные водопроводные системы,
• подача воды в накопительный резервуар,
• водоснабжение коттеджей и загородных объектов,
• небольшие системы орошения,
• локальные водозаборные узлы,
• понижение уровня грунтовых вод,
• водоснабжение небольших хозяйственных объектов,
• работа в узких скважинах от 76 мм,
• замена более крупного оборудования при ограниченном проходном диаметре обсадной колонны.

Компания «Олниса» осуществляет поставку насосного и промышленного оборудования, включая скважинные насосы Grundfos SQ различных гидравлических исполнений. Заказчикам доступны технические консультации по характеристикам серии, диапазонам подачи и напора, электрическим параметрам и конструктивным особенностям оборудования. Компания также организует оперативную доставку по всей стране.

Преимущества

Серия SQ заметно отличается от обычных четырехдюймовых скважинных насосов сочетанием компактности и встроенной электроники. К ключевым преимуществам относятся:

• наружный диаметр всего 74 мм,
• установка в скважины от 76 мм,
• подача серии до 9 м³/ч,
• напор отдельных моделей до 238 м,
• многоступенчатая гидравлическая схема,
• двигатель с постоянными магнитами,
• плавный набор оборотов после запуска,
• защита от работы без воды,
• контроль перегрузки двигателя,
• защита от перегрева,
• контроль повышенного и пониженного напряжения,
• автоматический повторный запуск после ряда аварийных состояний,
• нержавеющее наружное исполнение,
• однофазное электропитание,
• небольшая масса по сравнению с традиционными скважинными агрегатами аналогичного назначения,
• возможность применения в вертикальном или горизонтальном положении.

Таким образом, Grundfos SQ — серия компактных погружных скважинных насосов, в которой трехдюймовый корпус сочетается с многоступенчатой гидравликой, высокооборотным двигателем на постоянных магнитах и встроенной электронной защитой. Диаметр 74 мм позволяет работать в узких скважинах, а диапазон серии до 9 м³/ч по подаче и до 238 м по напору охватывает различные задачи автономного водоснабжения. Особенность SQ заключается не только в гидравлических характеристиках, но и в готовой системе защиты от сухого хода, перегрузки, перегрева и отклонений питающего напряжения. Заказать скважинные насосы Grundfos SQ можно в компании «Олниса» с техническими консультациями по характеристикам оборудования и оперативной доставкой по всей стране.
