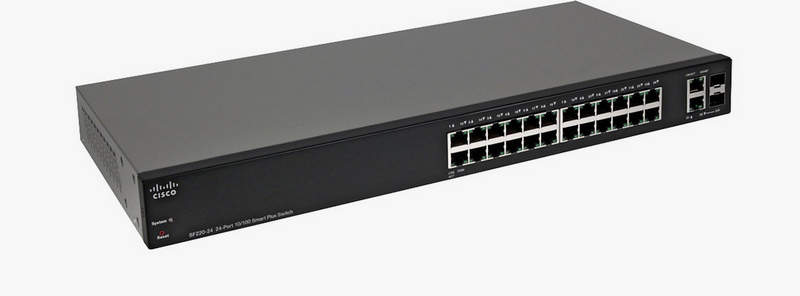

SF220-24-K9-EU от Cisco — стандарт качества для Ethernet-коммутации

Коммутаторы уровня 2 являются неотъемлемой частью современной сетевой инфраструктуры, обеспечивая надежную коммутацию пакетов в локальных сетях предприятий различного масштаба. Одним из таких устройств является управляемый коммутатор Cisco SF220-24-K9-EU, представляющий собой сбалансированное решение для малого и среднего бизнеса, сочетающее высокую производительность, гибкость в управлении и богатый набор функций. Устройство относится к семейству Cisco 220 Series, которое позиционируется как доступная альтернатива более дорогим корпоративным моделям, при этом сохраняя характерное качество и надежность продукции Cisco.

Технические характеристики

Ниже перечислены ключевые параметры коммутатора Cisco SF220-24-K9-EU:

• 24 порта Fast Ethernet 10/100 Мбит/с;
• 2 комбо-порта Gigabit Ethernet (RJ-45/SFP);
• поддержка технологии Auto-MDI/MDI-X;
• максимальная пропускная способность: 12,8 Гбит/с;
• скорость коммутации: 9,52 млн пакетов в секунду (pps) при 64-байтных пакетах;
• память оперативная: 128 МБ;
• флеш-память: 16 МБ;
• таблица MAC-адресов: до 8000 записей;
• размер буфера пакетов: 1 МБ;
• интерфейс управления: веб-интерфейс, CLI, SNMP v1/v2c/v3;
• энергопитание: встроенный блок питания, потребление энергии — до 13,9 Вт;
• габариты: 440 × 44 × 257 мм;
• масса: около 2,5 кг;
• рабочая температура: от 0 до +50 C;
• влажность: до 90 % без конденсации;
• сертификация: CE, UL, FCC Class A.

Принципы и режимы работы

Cisco SF220-24-K9-EU функционирует на втором уровне модели OSI, обеспечивая коммутацию Ethernet-кадров на основе MAC-адресов. Устройство анализирует входящий трафик, определяет адрес назначения и принимает решение о перенаправлении пакета через соответствующий порт, основываясь на внутренней таблице MAC-адресов. При этом таблица формируется автоматически в процессе работы: при получении кадра коммутатор фиксирует исходный MAC-адрес и порт, с которого поступил пакет. Такая технология называется обучаемым мостом (learning bridge). Коммутатор способен динамически обновлять таблицу MAC-адресов, что позволяет ему адаптироваться к изменениям в топологии сети. Используется метод коммутации store-and-forward, при котором весь пакет сначала полностью принимается, проверяется на наличие ошибок (по контрольной сумме CRC), и только затем передается далее. Это обеспечивает высокую надежность передачи данных и защиту от поврежденных кадров.

Cisco SF220-24-K9-EU поддерживает множество рабочих режимов, обеспечивающих гибкость в настройке и эксплуатации устройства в различных сценариях. Ниже представлены ключевые режимы более подробно:

• Управление и мониторинг. Коммутатор поддерживает как локальное, так и удаленное управление. Для этого реализован: веб-интерфейс с графическим интерфейсом пользователя; доступ через CLI (command-line interface) по Telnet или SSH; поддержка протоколов SNMP v1, v2c, v3 для централизованного мониторинга и управления; возможность отправки логов на удаленный сервер через Syslog; загрузка и резервное копирование конфигураций через TFTP/HTTP.
• VLAN (Virtual LAN). Cisco SF220-24-K9-EU поддерживает до 256 VLAN'ов по стандарту 802.1Q. Это позволяет логически сегментировать трафик внутри одной физической инфраструктуры, повышая безопасность и производительность сети. Реализована поддержка: Port-based VLAN; Tagged VLAN (802.1Q); Voice VLAN для приоритезации трафика IP-телефонии; Private VLAN для изоляции хостов внутри одной VLAN.
• QoS (качество обслуживания). Для обеспечения приоритезации критичных типов трафика (голос, видео, управление) предусмотрена гибкая система QoS: 4 очереди приоритета на каждый порт; распределение полосы пропускания с помощью Weighted Round Robin (WRR) и Strict Priority; маркировка трафика DSCP и 802.1p; ограничение полосы пропускания по входящему и исходящему трафику (rate limiting).
• Безопасность. Безопасность сети реализована на уровне портов и протоколов: авторизация по протоколу IEEE 802.1X (аутентификация пользователей); фильтрация MAC-адресов (до 256 статических MAC на порт); средства защиты от атак типа DoS, DHCP spoofing, ARP spoofing; поддержка ACL (Access Control Lists) на основе IP и MAC; управление доступом к интерфейсу по IP-адресам и пользователям; защита административного интерфейса с помощью HTTPS и SSH.
• Агрегация каналов (Link Aggregation). Поддержка технологии LACP (802.3ad) позволяет объединять несколько физических каналов в один логический, увеличивая пропускную способность и обеспечивая отказоустойчивость соединений между коммутаторами или серверами. Поддерживается до 8 агрегированных каналов с максимумом по 8 портов в каждой группе.
• Энергосбережение (Green Ethernet). Cisco SF220-24-K9-EU реализует функции энергосбережения по технологии IEEE 802.3az: автоматическое снижение потребления энергии на неактивных портах; адаптация энергопотребления в зависимости от длины кабеля; режимы ожидания и выключения портов при отсутствии сигнала.

Применение и типовые сценарии

Коммутатор SF220-24-K9-EU находит широкое применение в сегменте малого и среднего бизнеса. Он может использоваться в следующих сценариях:

• в качестве основного распределительного коммутатора в офисной сети;
• для построения сегментированных сетей с применением VLAN (например, разделение рабочих групп и VoIP);
• в составе IP-видеонаблюдения и систем контроля доступа;
• для агрегации подключений с рабочих станций, серверов, принтеров и IP-телефонов;
• в качестве пограничного устройства в филиальных сетях с централизованным управлением;
• в учебных заведениях, библиотеках, клиниках и других учреждениях с ограниченным бюджетом и высокой требовательностью к надежности.

Таким образом, Cisco SF220-24-K9-EU представляет собой универсальное и производительное решение для построения современных локальных сетей. Коммутатор объединяет в себе широкие функциональные возможности, высокую надежность, простоту управления и поддержку бизнес-критичных функций, таких как VLAN, QoS, безопасность и агрегирование каналов. Устройство идеально подходит для тех случаев, когда требуется баланс между стоимостью и функциональностью, а также уверенность в стабильной работе в условиях постоянно изменяющихся нагрузок и архитектурных требований.
