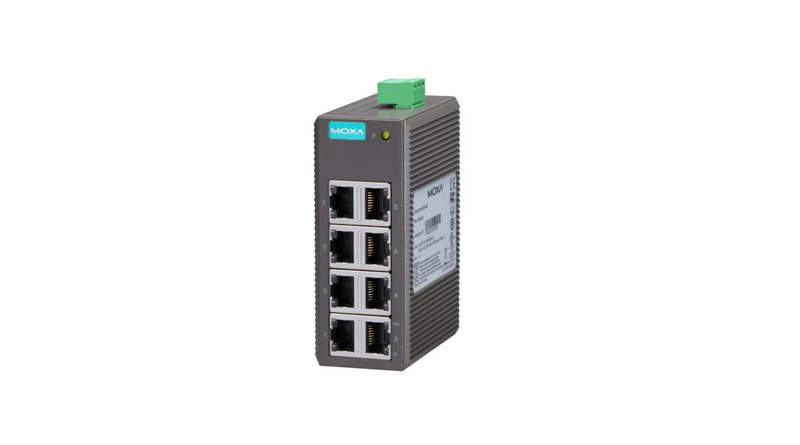

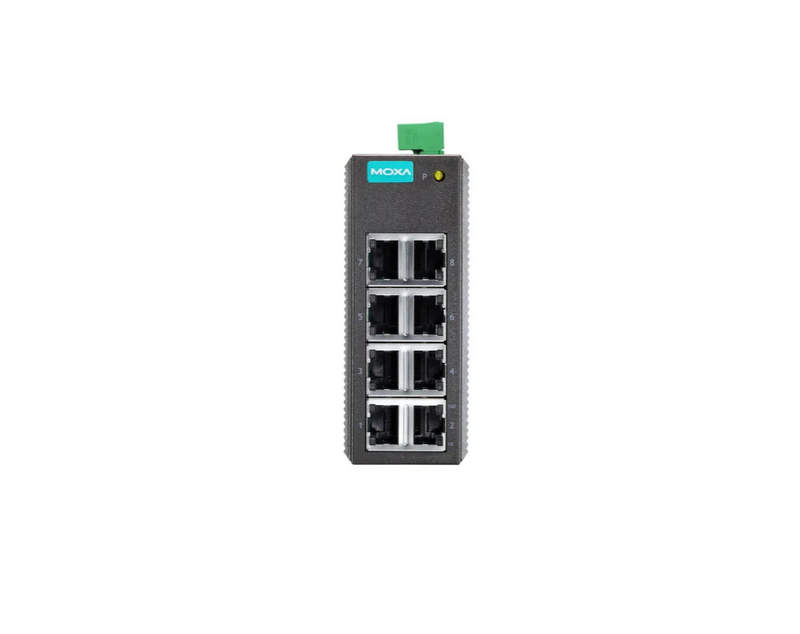

Простота интеграции и надежность — коммутатор 8 × 10/100Base-TX

Коммутаторы Ethernet являются неотъемлемой частью сетевой инфраструктуры в локальных сетях различного масштаба — от домашних до промышленных и корпоративных. Одним из самых популярных и широко применяемых вариантов является неуправляемый или управляемый коммутатор с восемью портами стандарта 10/100Base-TX. Эти устройства обеспечивают надежную маршрутизацию пакетов данных между сетевыми узлами и формируют основу современной сетевой архитектуры уровня доступа.

Технические характеристики

Коммутаторы 8 x 10/100Base-TX обычно имеют следующие основные параметры:

• Количество портов: 8 портов RJ-45 с поддержкой скорости передачи 10 Мбит/с и 100 Мбит/с;
• Стандарты: IEEE 802.3; IEEE 802.3u; IEEE 802.3x (управление потоком данных);
• Тип передачи данных: полудуплекс; полный дуплекс;
• Поддержка Auto-Negotiation (автоопределение скорости порта и режима дуплекса);
• Поддержка Auto MDI/MDI-X (автоматическое определение типа кабеля — прямой или кроссовер);
• Буфер памяти: от 512 КБ до 2 МБ на устройство; динамическое распределение;
• Производительность: пропускная способность коммутатора — до 1,6 Гбит/с в зависимости от архитектуры шины;
• Таблица MAC-адресов: от 1 000 до 8 000 записей;
• Время коммутации (latency): менее 20 мкс для 64-байтного пакета при работе на скорости 100 Мбит/с;
• Питание: от 5 В до 12 В постоянного тока; потребляемая мощность — не более 5–7 Вт;
• Конструктивное исполнение: настольный или для монтажа в 19” стойку (при наличии соответствующих креплений);
• Корпус: пластиковый или металлический; пассивное или активное охлаждение;
• Рабочие условия: температура окружающей среды от 0 до +50 C; влажность до 90% без конденсации.

Особенности конструкции и схемы функционирования

Коммутатор 8 x 10/100Base-TX представляет собой компактное электронное устройство, предназначенное для распределения сетевого трафика между несколькими конечными устройствами. Он работает на канальном уровне модели OSI (уровень 2), а в некоторых случаях — на сетевом уровне (уровень 3) при наличии встроенного маршрутизатора или поддержки VLAN. Каждый порт RJ-45 представляет собой приемопередающий модуль, способный автоматически согласовывать параметры соединения: скорость (10 или 100 Мбит/с), режим дуплекса (полный или полудуплекс) и тип кабеля (MDI/MDI-X). Это достигается благодаря встроенной функции Auto-Negotiation и трансиверу PHY. Основу логической структуры коммутатора составляет коммутационная матрица, обеспечивающая параллельную передачу данных между портами с минимальными задержками. Встроенный контроллер анализирует заголовки Ethernet-кадров, извлекает MAC-адреса отправителя и получателя, после чего сравнивает адрес получателя с внутренней таблицей MAC-адресов. Если адрес уже известен, кадр направляется только на соответствующий порт. В противном случае он ретранслируется на все порты (broadcast), а адрес запоминается для дальнейшего ускорения обработки. Каждый порт может работать в одном из двух режимов:

• Полудуплекс — передача и прием данных осуществляется поочередно; применяется при использовании старого оборудования или в условиях шумных линий;
• Полный дуплекс — передача и прием одновременно по разным парам витой пары; обеспечивает максимальную пропускную способность 200 Мбит/с на порт (100 Мбит/с в каждую сторону).

Некоторые модели коммутаторов оснащаются дополнительными функциями, такими как приоритизация трафика (QoS), поддержка VLAN (IEEE 802.1Q), зеркалирование портов (Port Mirroring) и ограничение широковещательного трафика (Broadcast Storm Control). Такие устройства уже относятся к категории управляемых и могут быть настроены через веб-интерфейс, CLI или SNMP. Питание коммутатора осуществляется через внешний блок или встроенный источник. Некоторые промышленные модели поддерживают резервное питание или питание по технологии Power over Ethernet (PoE), позволяющей одновременно передавать данные и электропитание по одному кабелю.

Принцип работы

Принцип работы коммутатора базируется на следующей последовательности действий:

• При подключении нового устройства к порту коммутатор считывает MAC-адрес отправителя из входящего пакета и заносит его в свою таблицу MAC-адресов, сопоставляя с номером порта.
• Если в таблице уже есть MAC-адрес получателя, коммутатор направляет кадр только на соответствующий порт. Это обеспечивает изоляцию трафика и минимизацию коллизий.
• Если адрес получателя неизвестен, коммутатор выполняет широковещательную передачу (broadcast) на все порты, кроме исходного. Как только получатель откликается, его MAC-адрес также заносится в таблицу.
• Таблица MAC-адресов автоматически обновляется по мере появления новых устройств и очистки неактивных записей по таймеру (обычно 300 секунд).

В зависимости от архитектуры устройства, коммутатор может выполнять коммутацию на основе метода cut-through (передача начинается после чтения первых байт заголовка) или store-and-forward (передача начинается только после полной проверки пакета и его контрольной суммы CRC).

Режимы работы

Коммутатор 8 x 10/100Base-TX поддерживает следующие режимы:

• Автоматическое определение скорости и режима дуплекса;
• Изоляция трафика между портами (unicast);
• Передача широковещательных и групповых пакетов (broadcast, multicast);
• Поддержка управления потоком (Flow Control) — применяется для предотвращения потери пакетов при переполнении буфера;
• Иногда — пассивное охлаждение, которое зависит от температурного режима и характеристик чипа.
• В управляемых моделях возможны дополнительные режимы:
• Разделение сети на VLAN — логическая сегментация внутри одного коммутатора;
• Приоритизация трафика по классам обслуживания (QoS) — полезно для VoIP и видеопотоков;
• Зеркалирование трафика для анализа (порт мониторинга);
• Ограничение полосы пропускания по портам (Rate Limiting);
• Настройка через веб-интерфейс или SNMP-менеджер.

Области применения

Коммутаторы данной категории широко применяются в различных сферах:

• Домашние сети для подключения ПК, Smart TV, IP-камер и сетевых хранилищ;
• Офисные ЛВС малого и среднего размера — распределение трафика между рабочими станциями и принтерами;
• Промышленные системы автоматизации — обмен данными между контроллерами и сенсорами;
• Инфраструктура систем видеонаблюдения — организация передачи потоков с IP-камер;
• Образовательные учреждения — организация учебных классов с доступом к локальным ресурсам;
• Выставочные и временные инсталляции — создание временной сетевой инфраструктуры с быстрым развертыванием.

Таким образом, восьмипортовые коммутаторы стандарта 10/100Base-TX являются удобным, недорогим и эффективным решением для создания локальных сетей на уровне доступа. Их простота, надежность и совместимость с большинством устройств делает их универсальными элементами как для домашнего, так и для профессионального использования. Благодаря функции автоопределения параметров подключения, эти устройства обеспечивают удобную эксплуатацию без необходимости ручной настройки. При этом их компактные размеры и низкое энергопотребление позволяют интегрировать коммутатор в любую сеть с минимальными затратами. Коммутаторы этого класса до сих пор востребованы во множестве задач, где скорость передачи 100 Мбит/с остается приемлемой, а отказ от лишних функций делает их особенно стабильными в долгосрочной эксплуатации.
