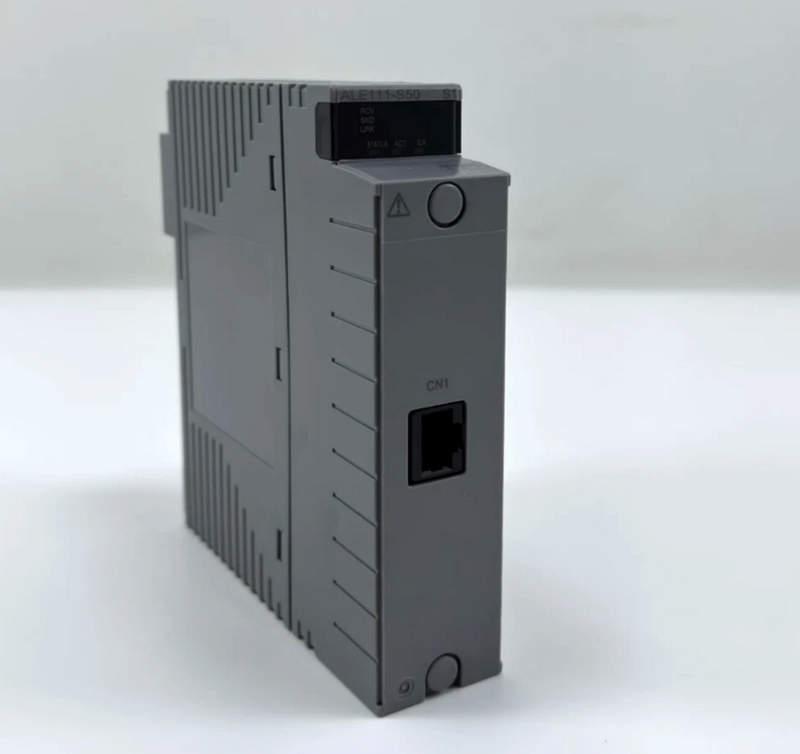

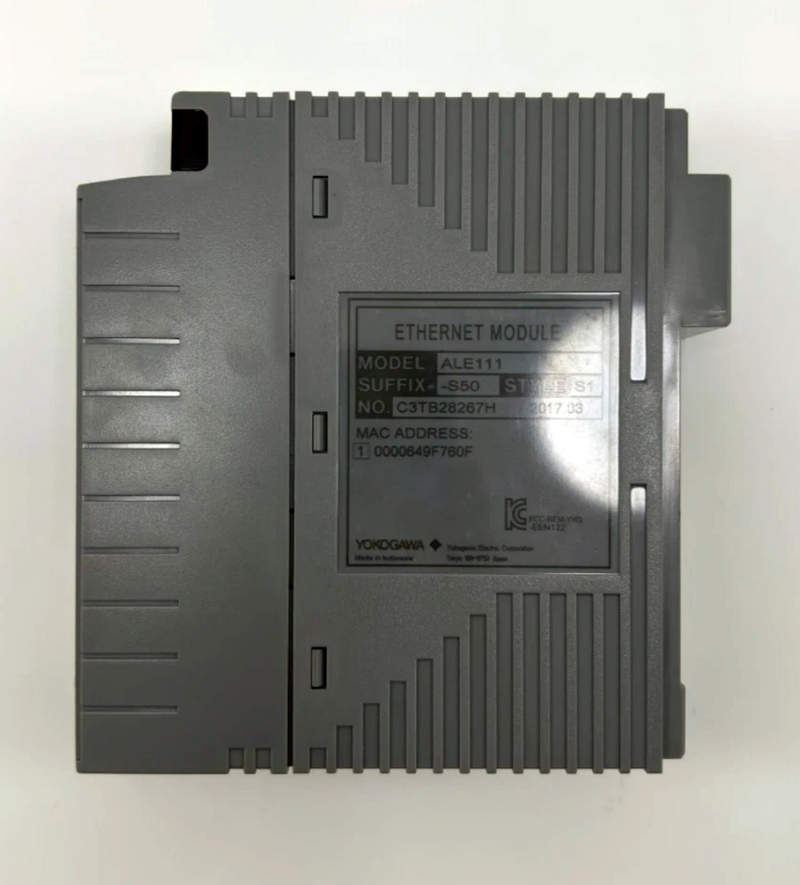

Повышение надежности АСУ ТП с коммуникационным модулем Yokogawa ALE111-S50

Коммуникационные модули занимают ключевую роль в современных системах автоматизации, обеспечивая связность между контроллерами, интерфейсами и различными полевыми устройствами. Одним из таких элементов является коммуникационный модуль Yokogawa ALE111-S50, предназначенный для интеграции в системы на базе контроллеров серии CENTUM или аналогичных платформ. Устройство обладает высоким уровнем совместимости с промышленными протоколами, широким набором интерфейсов и стабильной работой в промышленных условиях.

Технические характеристики

Коммуникационный модуль Yokogawa ALE111-S50 характеризуется следующими основными параметрами:

• напряжение питания: 24 В DC (допускаются отклонения в пределах 20–30 В DC);
• потребляемый ток: не более 0,5 А при номинальном напряжении;
• тип интерфейса: PROFIBUS-DP (Master/Slave);
• максимальная скорость передачи данных: до 12 Мбит/с;
• тип подключения: 9-контактный D-sub разъём, стандартный для интерфейса RS-485;
• поддержка протоколов: PROFIBUS-DP V0/V1;
• индикация состояния: светодиодные индикаторы активности линии, ошибок, питания и связи;
• уровень защиты: IP20 (при установке в закрытом корпусе);
• диапазон рабочих температур: от 0 до +60 C;
• диапазон температур хранения: от -20 до +70 C;
• относительная влажность: до 95 % без конденсации;
• масса: порядка 250 г;
• совместимость: платформы Yokogawa серии FCS (Field Control Station), CENTUM VP.

Принцип работы

ALE111-S50 представляет собой модуль сопряжения между контроллером и полевыми устройствами, использующими протокол PROFIBUS-DP. Он выполняет функции физического, канального и частично сетевого уровня модели OSI, обеспечивая устойчивую связь и синхронизацию данных между управляющей системой и распределёнными компонентами. Основной задачей модуля является приём, передача и буферизация данных между управляющим процессором и внешними полевыми устройствами. В режиме Master он управляет шиной PROFIBUS, запрашивая данные у подчинённых устройств (Slaves), получая от них информацию о состоянии, текущих измерениях или событиях. В режиме Slave он, наоборот, подчиняется внешнему ведущему устройству, предоставляя данные по запросу. Внутри модуля расположены следующие ключевые блоки:

• микроконтроллер управления (выполняет логическую обработку и управление обменом);
• интерфейсный драйвер RS-485 (обеспечивает физическое подключение к сети PROFIBUS);
• память обмена (буферные области для приёма/передачи);
• система самотестирования (встроенная диагностика состояния);
• интерфейс связи с внутренней шиной контроллера (обычно по высокоскоростному внутреннему протоколу производителя).

Режимы работы

Коммуникационный модуль ALE111-S50 может функционировать в нескольких основных режимах, определяемых как на аппаратном уровне, так и с помощью программной настройки:

• режим Master (ведущий): Модуль инициирует обмен данными с подчинёнными устройствами; поддерживается циклический и нециклический обмен; осуществляется диагностика всех подключённых узлов; может управлять несколькими сегментами сети одновременно.
• режим Slave (подчинённый): Принимает команды от ведущего устройства; передаёт данные в заданной структуре; поддерживает диагностику ошибок связи; используется в распределённых или каскадных системах.
• режим конфигурации: Используется при начальной настройке системы; допускается выбор скорости передачи данных; можно задать уникальный сетевой адрес (от 0 до 127); выполняется загрузка GSD-файла для описания параметров устройства.
• режим диагностики: Встроенные средства самотестирования; передача диагностических сообщений на контроллер; индикация ошибок на светодиодной панели; возможность удалённого мониторинга через систему верхнего уровня.

Применение в промышленности

Коммуникационный модуль ALE111-S50 применяется в составе комплексных систем управления технологическими процессами на крупных предприятиях. Он обеспечивает надёжный интерфейс между программируемыми контроллерами и исполнительными механизмами, включая:

• системы управления нефтехимических и газоперерабатывающих установок;
• автоматизация теплоэлектростанций и АЭС;
• химическая промышленность с необходимостью высокой точности передачи данных;
• системы управления очистными сооружениями;
• интеграция в SCADA- и DCS-системы для централизованного управления.

Особенности эксплуатации и обслуживания

Ключевыми моментами при работе с ALE111-S50 являются:

• необходимость настройки через фирменное ПО;
• соблюдение рекомендаций по заземлению и экранированию линий;
• возможность «горячей замены» модуля при соответствующей конфигурации системы;
• наличие встроенной диагностики и логирования событий;
• требования к резервированию в критически важных приложениях.

Модуль не содержит движущихся частей, не требует регулярного технического обслуживания и рассчитан на длительный срок службы. В случае возникновения ошибки связь может быть восстановлена автоматически при условии, что контроллер и сеть функционируют корректно.

Таким образом, коммуникационный модуль Yokogawa ALE111-S50 представляет собой надёжное решение для организации взаимодействия между контроллерами и полевыми устройствами на базе протокола PROFIBUS-DP. Он обеспечивает высокую скорость передачи данных, широкие возможности конфигурирования и диагностики, а также простоту интеграции в существующие системы управления. Благодаря поддержке различных режимов работы и расширенным функциональным возможностям, модуль эффективно применяется в самых требовательных промышленных условиях, гарантируя стабильную и безопасную работу технологических процессов.
