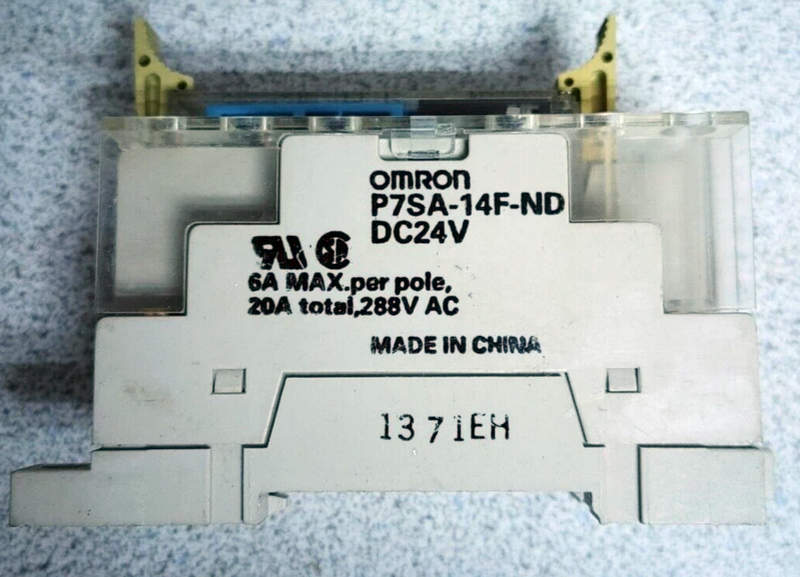

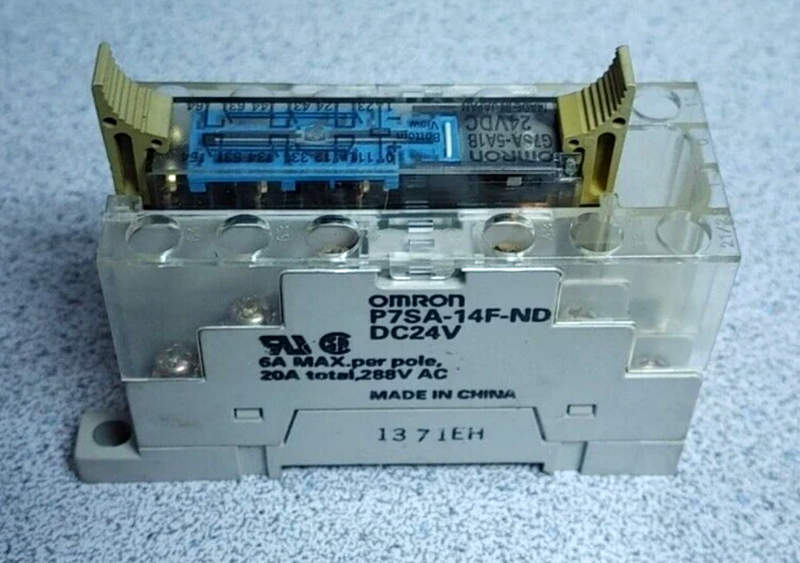

Колодка OMRON P7SA-14F-ND 24VDC для безопасной коммутации управляющих цепей

Контактные колодки представляют собой важное связующее звено в системах релейной автоматики и управления. Одной из таких компонентов является контактная колодка OMRON P7SA-14F-ND 24VDC — изделие, предназначенное для установки промежуточных реле в промышленной автоматике, особенно в ответственных и требующих высокой надежности цепях управления. Она обладает рядом особенностей, делающих её незаменимым элементом в сборках электрических панелей, шкафов управления и систем автоматического контроля. OMRON — один из мировых лидеров в разработке компонентов автоматизации, и серия P7SA отличается высокой степенью надежности, эргономичным дизайном и соответствием международным стандартам по безопасности.

Технические характеристики

Контактная колодка OMRON P7SA-14F-ND 24VDC обладает следующими характеристиками:

• Номинальное напряжение питания катушки реле: 24 В постоянного тока;
• Тип колодки: для реле серии G7SA с 14 контактами;
• Количество каналов: 1 (одинарная колодка для одного реле);
• Материал корпуса: термостойкий пластик с повышенной изоляционной прочностью;
• Монтаж: на DIN-рейку шириной 35 мм (стандарт EN 60715);
• Способ подключения: винтовые клеммы;
• Номинальный ток коммутируемой цепи: до 6 А на канал (в зависимости от установленного реле);
• Температурный диапазон эксплуатации: от -25 C до +60 C;
• Изоляция между входными и выходными цепями: не менее 4 000 В переменного тока;
• Защита от ошибок подключения: маркировка контактов, механическая кодировка;
• Срок службы контактной группы при номинальной нагрузке: не менее 100 000 циклов включения;
• Соответствие стандартам: IEC, UL, CSA, EN, включая стандарты безопасности на функциональное реле контроля.

Принцип работы

Контактная колодка P7SA-14F-ND служит основой для установки одного многоштырькового реле безопасности типа G7SA с конфигурацией 14 контактов. Принцип её работы основан на обеспечении стабильного, механически прочного и электрически надежного соединения между контактами реле и внешними цепями управления. При установке реле в колодку контактные штыри реле точно входят в соответствующие гнезда колодки. За счёт пружинных или винтовых зажимов обеспечивается надёжный электрический контакт. Далее провода внешних цепей управления подключаются к клеммам колодки. При подаче управляющего напряжения 24 В на обмотку реле происходит срабатывание: силовые контакты замыкаются или размыкаются, включая или отключая нагрузку в цепи управления или силовой цепи.

Контактная группа реле разделена на нормально замкнутые (NC) и нормально разомкнутые (NO) контакты. Их работа регулируется внутренним якорем реле, перемещающимся под действием электромагнитного поля. Колодка обеспечивает не только физическую фиксацию реле, но и безопасное раздельное подключение всех контактов к разным линиям управления, позволяя реализовывать сложные логические схемы, включая аварийные отключения, блокировки и сигнализацию. Дополнительно возможна установка перемычек или дополнительных защитных модулей, таких как варисторы или диоды, защищающих обмотку реле от импульсных перенапряжений.

Режимы работы и подключение

OMRON P7SA-14F-ND 24VDC рассчитана на непрерывную эксплуатацию в составе систем промышленной автоматизации. Возможны следующие режимы использования:

• Режим постоянной коммутации: реле устанавливается в колодку и периодически срабатывает под управлением контроллера (ПЛК), изменяя состояние выходных цепей;
• Режим аварийной остановки: используется как часть цепей безопасности, где при срабатывании сигналов тревоги обеспечивается мгновенное размыкание силовых цепей через реле, установленное в колодку;
• Режим задержки включения/отключения: совместно с внешними таймерами можно реализовать цепи с временными задержками;
• Режим дистанционного управления: колодка подключается к удалённой панели управления, сигнал на катушку подаётся по слаботочным проводам, а силовые цепи коммутируются локально;
• Режим контроля состояния: через специальные контакты реле, подключенные к колодке, возможна индикация текущего положения реле и контроль отказов.

Особенности конструкции

Контактная колодка OMRON P7SA-14F-ND отличается рядом продуманных конструктивных решений, направленных на удобство монтажа, безопасность эксплуатации и надёжность в работе. Корпус изделия изготовлен из прочного диэлектрического материала, стойкого к нагреву, воздействию масел и вибраций. Благодаря прозрачной крышке (в некоторых модификациях) обеспечивается визуальный контроль за состоянием контактов или наличием реле в колодке.

Клеммные винты удобно расположены и подписаны, что упрощает подключение проводников. Контактные гнёзда изготовлены из лужёной латуни или аналогичного сплава, обладающего высокой проводимостью и устойчивостью к коррозии. Площадки для крепления DIN-рейки обеспечивают быструю и надёжную фиксацию в распределительных щитах. Дополнительно конструкция предусматривает возможность последовательного соединения нескольких колодок в единую линейку, экономя место в шкафу управления. Каждое гнездо колодки снабжено маркировкой, что позволяет избежать ошибок при монтаже и упростить техобслуживание.

Области применения

Колодка P7SA-14F-ND 24VDC применяется в системах, где требуется высокая степень надёжности, чёткая логика управления и соответствие требованиям безопасности. Ниже представлены основные сферы её использования:

• Промышленные системы автоматизации и управления;
• Цепи аварийного отключения и блокировок;
• Линии сборки с управлением по ПЛК;
• Электрощитовые сборки и распределительные шкафы;
• Контрольные и защитные цепи в энергетике;
• Оборудование с требованиями SIL, PLe, категории безопасности до 4 по ISO 13849;
• Транспортные и логистические комплексы с автоматизированными приводами;
• Релейная автоматика в зданиях и сооружениях;
• Машиностроение и робототехнические комплексы.

Преимущества использования

Среди ключевых достоинств, обеспечивающих высокую популярность данной колодки, можно выделить:

• Совместимость с реле G7SA — идеальное сочетание по характеристикам;
• Надёжность соединения и длительный срок службы;
• Соответствие международным стандартам безопасности;
• Удобство и скорость монтажа на DIN-рейку;
• Маркировка и логичная организация контактов;
• Защита от ошибок подключения;
• Работа в широком температурном диапазоне;
• Компактные размеры при высокой функциональности;
• Простота технического обслуживания и замены реле без демонтажа проводов;
• Возможность реализации сложных логических цепей управления и безопасности.

Таким образом, контактная колодка OMRON P7SA-14F-ND 24VDC — это надёжное и функциональное решение для создания безопасных и стабильных электрических соединений в системах управления. Благодаря своей продуманной конструкции, высокой совместимости с реле G7SA, а также соответствию международным стандартам, она успешно применяется в различных сферах промышленности, обеспечивая бесперебойную работу оборудования и удобство для инженеров и техников.
