Кнопка управления от IEK — простое решение для цепей управления

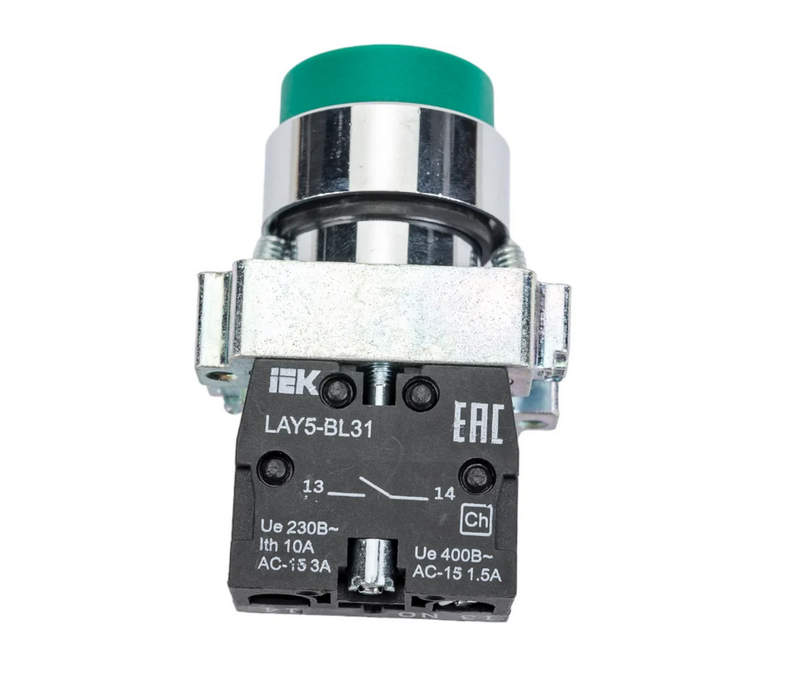

В системах автоматизации и управления технологическими процессами кнопочные посты занимают важную роль, обеспечивая оператору удобный интерфейс взаимодействия с оборудованием. Одним из востребованных решений в данной категории является кнопка управления IEK LAY5-BL31 без подсветки, зелёная, модель BBT70-BL-K06. Данное изделие предназначено для использования в пультах, шкафах управления, панелях машин и станков, а также других промышленных и бытовых системах, где требуется чёткая фиксация команды «Пуск» или «Пуск/Стоп». Конструкция кнопки оптимизирована для надёжной работы в условиях частых циклов включения/выключения, а прочные материалы корпуса обеспечивают долгий срок службы.

Технические характеристики

Ниже представлены ключевые технические параметры устройства:

• Номинальное напряжение: 400 В (переменный ток);
• Номинальный ток: 10 А;
• Конфигурация контактов: 1НО (нормально открытый контакт);
• Тип привода: грибовидная кнопка без фиксации (возврат пружиной);
• Цвет привода: зелёный;
• Материал корпуса: термостойкий пластик, стойкий к УФ-излучению и агрессивным средам;
• Диаметр посадочного отверстия: 22 мм;
• Степень защиты лицевой панели: IP65;
• Срок службы механический: не менее 1 000 000 циклов срабатывания;
• Температурный диапазон эксплуатации: от -25 до +70 C;
• Монтаж: панельный, с фиксацией при помощи прижимного кольца;
• Тип подключения: винтовые зажимы;
• Совместимость: с модулями серии LAY5 IEK, включая дополнительные контакты, сигнальные элементы и адаптеры;
• Устойчивость к вибрациям: до 10 гц при ускорении 1 г.

Особенности конструкции

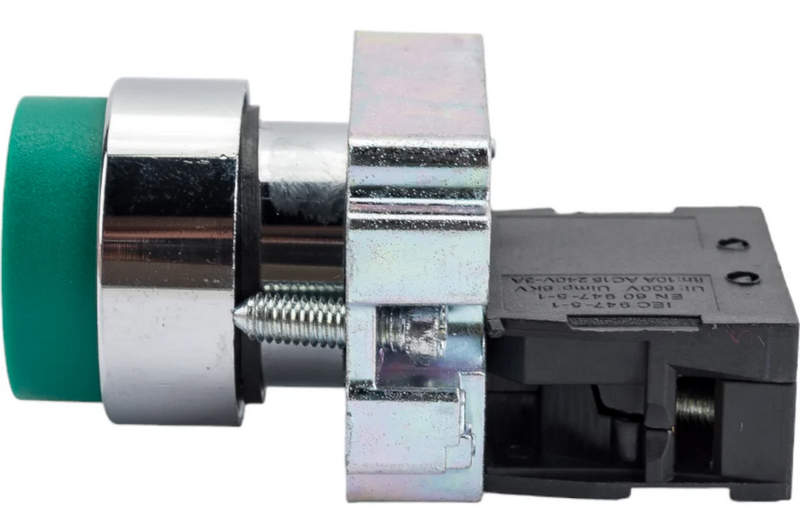

Кнопка управления IEK LAY5-BL31 выполнена в эргономичном исполнении с упором на надёжность, безопасность и удобство эксплуатации. Основание устройства выполнено из термостойкого пластика, не поддерживающего горение, что обеспечивает пожаробезопасность при кратковременных перегрузках. Грибовидный привод зелёного цвета визуально ассоциируется с действием «Пуск» или «ОК», что делает её понятной для оператора даже при отсутствии маркировки. Кнопка не имеет фиксации – после нажатия она автоматически возвращается в исходное положение за счёт возвратной пружины. Это особенно важно для импульсных сигналов, когда требуется кратковременное воздействие на цепь управления. Контактная группа включает один нормально открытый контакт, замыкающий цепь только в момент нажатия. Контакты изготавливаются из сплава с высоким содержанием серебра, что снижает вероятность подгорания и обеспечивает стабильную проводимость. Монтаж кнопки производится в отверстие стандартного диаметра 22 мм. С лицевой стороны кнопка прижимается прижимным кольцом, обеспечивая герметичное прилегание и соответствие степени защиты IP65. Это допускает эксплуатацию в запылённых и влажных помещениях, включая открытые участки производств. Подключение осуществляется с помощью винтовых зажимов, допускающих многократное подключение и отключение проводников без ухудшения контакта.

Принцип работы

Кнопка IEK LAY5-BL31 работает по принципу кратковременного замыкания электрической цепи. В исходном состоянии контактная группа разомкнута. При нажатии на кнопку усилие передаётся на внутреннюю подвижную часть механизма, которая замыкает контакт. В результате ток начинает протекать по электрической цепи, активируя заданную функцию: запуск двигателя, подача сигнала на реле, включение осветительного прибора и т.д. Как только пользователь отпускает кнопку, возвратная пружина возвращает механизм в исходное положение, а контакт размыкается. Таким образом, осуществляется импульсное воздействие на цепь управления без необходимости контролировать длительность замыкания вручную. Это делает кнопку удобной в схемах, где требуется только запуск процесса, но не его удержание. Благодаря отсутствию фиксации, кнопка может безопасно применяться в экстренных схемах, например, аварийной остановки или аварийной подачи питания, если соответствующая функция предусматривает кратковременное замыкание.

Режимы эксплуатации

Кнопка предназначена для использования в следующих условиях:

• Нормальный режим: стандартные пусковые операции в цепях управления с номинальным током до 10 А;
• Повышенная влажность: работа в условиях влажности до 90 %, при условии соблюдения герметичности панели и правильной установки;
• Пылевая среда: возможность эксплуатации в запылённых помещениях при сохранении степени защиты IP65;
• Низкие температуры: благодаря морозостойким материалам, кнопка сохраняет работоспособность при температуре до -25 C, что особенно актуально для внешних установок;
• Ударные нагрузки: допускается установка на мобильное или вибронагруженное оборудование, поскольку конструкция устойчива к механическим вибрациям и кратковременным ударам;
• Промежуточная коммутация: может применяться в схемах, где необходимо временное переключение состояний – подача сигнала в контроллер, запуск реле и т.д.

Области применения

Кнопка управления IEK LAY5-BL31 зелёного цвета без фиксации и подсветки применяется в следующих сферах:

• Промышленные пульты и панели управления станками;
• Шкафы автоматизации и распределительные щиты;
• Лифтовое и подъёмное оборудование;
• Системы диспетчеризации и сигнализации;
• Сельскохозяйственная техника и установки;
• Контрольно-измерительные панели;
• Оборудование HVAC и систем климат-контроля;
• Панели управления насосами и компрессорами.

В целом, кнопка управления IEK LAY5-BL31 без фиксации, зелёная модель BBT70-BL-K06, представляет собой надёжное и функциональное решение для широкого спектра задач в системах управления и автоматизации. Её конструкция ориентирована на высокую надёжность, устойчивость к внешним воздействиям и лёгкость интеграции в любые схемы. Благодаря универсальному исполнению, устойчивости к загрязнениям и простоте монтажа, данная кнопка является оптимальным выбором для промышленных применений, где важны стабильность работы, безопасность и простота эксплуатации.
