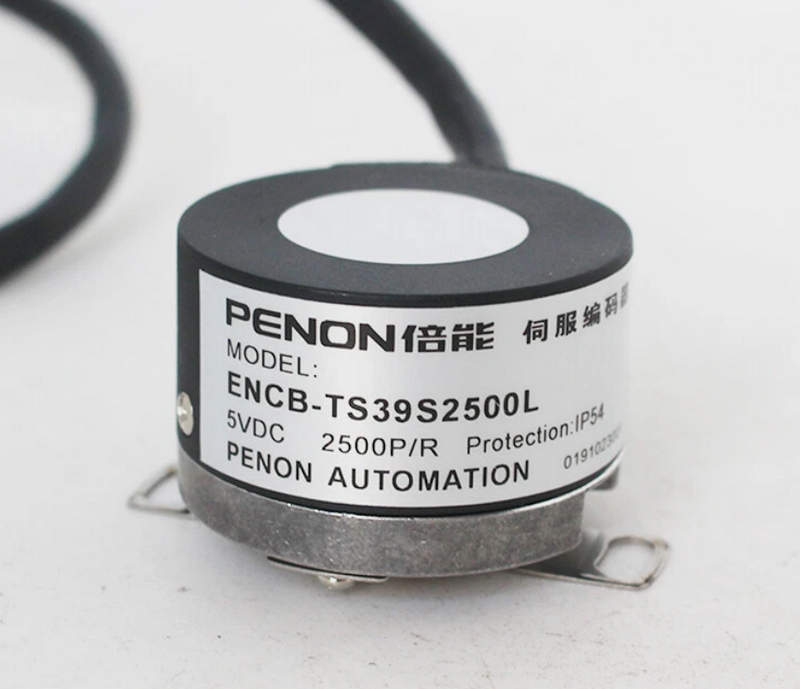

Максимальная точность счёта импульсов с кодирующим устройством PENON ENCB-TS39S2500L

Кодирующие устройства, или энкодеры, являются ключевыми компонентами современных автоматизированных систем управления, позволяя точно определять положение, скорость и направление движения различных механизмов. Одним из таких устройств является модель PENON ENCB-TS39S2500L, сочетающая в себе высокую точность, компактность и универсальность применения. Это устройство находит применение в системах ЧПУ, сервоприводах, робототехнике, а также других отраслях промышленной автоматизации, где требуется детальное позиционирование вращающихся элементов.

Технические характеристики

Ниже приведён перечень основных технических параметров кодирующего устройства PENON ENCB-TS39S2500L:

• Диаметр вала: 6 мм;
• Тип выходного сигнала: дифференциальный (например, RS422);

• Разрешающая способность: 2500 импульсов на один оборот (2500 PPR);
• Напряжение питания: 5 В;
• Выходные каналы: A, B, Z, а также инверсные сигналы A’, B’, Z’;
• Тип подшипников: герметичные, с повышенным сроком службы;
• Рабочая температура: от –20 C до +85 C;
• Материал корпуса: анодированный алюминий;
• Диаметр корпуса: 39 мм;
• Степень защиты: IP50 (возможна модификация до IP65 в зависимости от варианта исполнения);
• Максимальная частота выходных импульсов: до 300 кГц;
• Тип соединения: кабельное подключение или разъём M12 (в зависимости от модификации);
• Длина кабеля: по умолчанию 1,5 м, возможно удлинение под заказ;
• Монтаж: фланцевый или зажимной, с различными вариантами крепления.

Принцип действия и внутреннее устройство

Кодирующее устройство PENON ENCB-TS39S2500L относится к категории инкрементальных энкодеров, функционирующих по принципу формирования импульсов при вращении вала. Внутри устройства расположено светодиодное излучение, которое проходит через кодированный диск, закреплённый на вращающемся валу. На диске нанесены оптически прозрачные и непрозрачные зоны, формирующие серию импульсов при прохождении светового потока. Свет, проходящий через диск, фиксируется фотодетекторами, которые преобразуют оптический сигнал в электрический. Электроника устройства усиливает и формирует квадратурные сигналы, которые поступают на выходные каналы. Каналы A и B смещены по фазе на 90, что позволяет определить направление вращения. Канал Z (нулевой) генерирует один импульс за полный оборот, который используется для синхронизации. Для повышения помехозащищённости в промышленных условиях часто применяется дифференциальный выходной интерфейс (RS422), который предусматривает наличие инверсных сигналов (A’, B’, Z’), компенсирующих возможные наводки при передаче сигнала на большие расстояния.

Режимы работы и обработка сигнала

Кодирующее устройство PENON ENCB-TS39S2500L работает в следующих режимах:

• Режим прямого отсчёта: импульсы формируются при вращении вала по часовой стрелке, канал A опережает B;
• Режим реверса: при вращении против часовой стрелки фаза каналов меняется, что позволяет контроллеру определить направление вращения;
• Импульсная синхронизация: использование сигнала Z (нулевой метки) позволяет обнулять отсчёт при каждом полном обороте;
• Подсчёт импульсов: внешняя система накапливает количество импульсов для определения угла или перемещения вала;
• Позиционирование: с учётом точного количества импульсов и направления движения можно осуществлять высокоточное позиционирование исполнительного механизма.

Кроме того, возможна работа с делителями частоты, цифровыми фильтрами или триггерными схемами на приёмной стороне, что позволяет адаптировать сигнал под конкретную систему управления.

Особенности конструкции

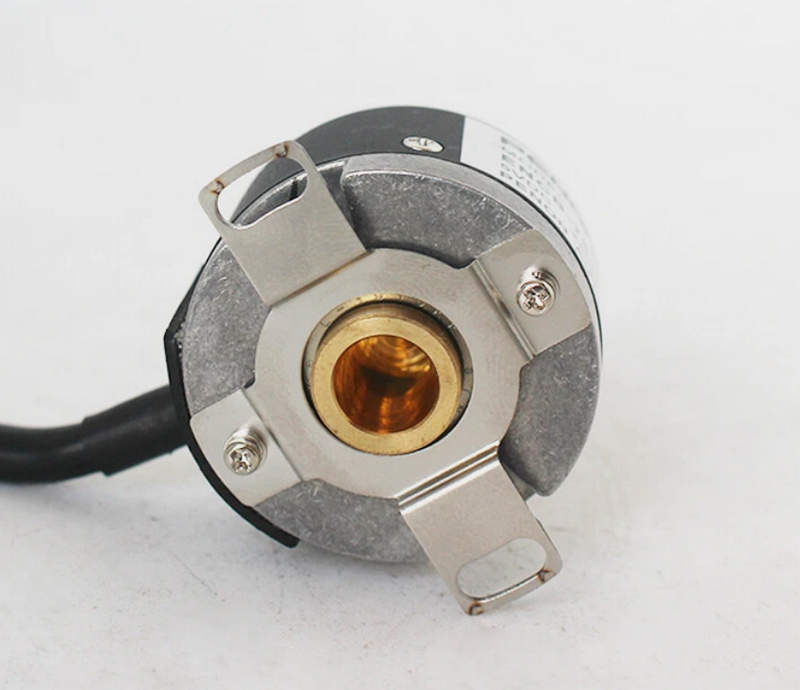

Модель ENCB-TS39S2500L выполнена в компактном цилиндрическом корпусе диаметром 39 мм, что позволяет монтировать устройство в ограниченных по размеру пространствах. Прочный алюминиевый корпус надёжно защищает внутренние компоненты от механических повреждений и статического воздействия. Подшипники рассчитаны на длительную эксплуатацию с минимальным уровнем люфта, что критично при высокоточном позиционировании. Вал энкодера закреплён на прецизионной опоре, обеспечивающей стабильность вращения и минимальное биение. Варианты крепления включают в себя как фланцевый монтаж, так и монтаж с помощью зажимных элементов, что облегчает интеграцию устройства в уже существующие конструкции. Устройство может комплектоваться как фиксированным кабелем, так и стандартными разъёмами, включая M12, что делает его удобным для быстрого подключения и замены в условиях технического обслуживания.

Области применения

Ниже перечислены основные сферы применения PENON ENCB-TS39S2500L:

• Станки с ЧПУ;
• Сервоприводы и шаговые двигатели;
• Робототехнические установки;
• Ленточные и конвейерные линии;
• Измерительные комплексы;
• Промышленные манипуляторы;
• Системы автоматизированного складирования;
• Лифтовое и подъёмное оборудование;
• Лабораторные стенды;
• Контроль поворотных платформ и осей.

Таким образом, кодирующее устройство PENON ENCB-TS39S2500L представляет собой точный, надёжный и универсальный энкодер для задач промышленной автоматизации. Благодаря высокому разрешению, устойчивости к внешним воздействиям и возможности гибкого монтажа, данная модель уверенно занимает своё место в различных отраслях — от машиностроения до робототехники. Компактные габариты, удобство подключения и высокая точность делают устройство идеальным выбором для современных систем управления. Сотрудничество с компанией Олниса гарантирует поддержку, индивидуальный подбор и быструю поставку оборудования, соответствующего самым строгим требованиям заказчика.
