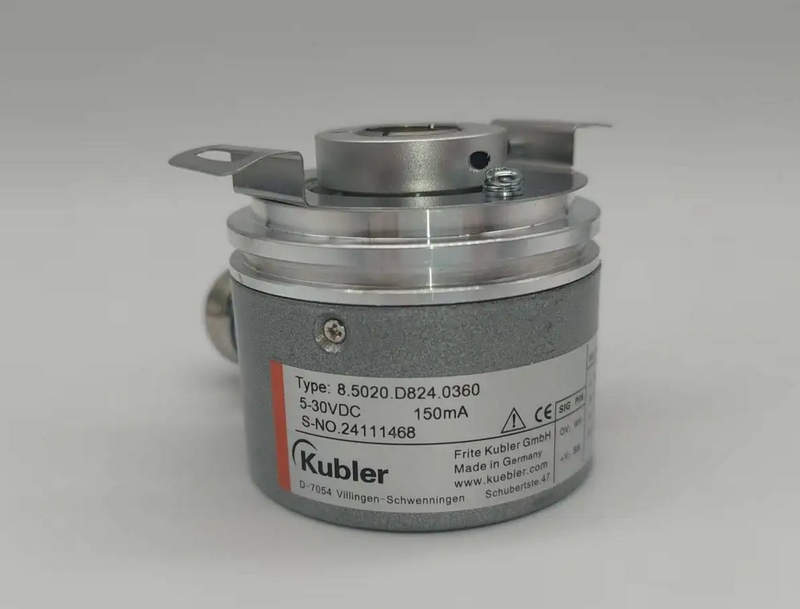

Кодировщик Rotary 8.5020.D824.0360: стабильная передача сигналов в промышленных системах

В системах автоматизации и цифрового управления всё чаще применяются устройства, способные преобразовывать механические движения в электрические сигналы для их последующей обработки. Одним из таких устройств является инкрементальный кодировщик, или энкодер. В частности, модель rotary 8.5020.d824.0360 представляет собой высокоточный инкрементальный энкодер, широко используемый в оборудовании различного назначения: от промышленного станочного парка до систем позиционирования в логистических комплексах. Эта модель отличает стабильная работа, высокая разрешающая способность и универсальность подключения.

Технические характеристики

Ниже представлены основные параметры энкодера rotary 8.5020.d824.0360, которые определяют его функциональность и совместимость с промышленными системами:

• Диаметр корпуса: 58 мм;
• Тип выходного сигнала: инкрементальный (импульсный);
• Разрешающая способность: 360 импульсов на оборот (PPR);
• Тип вала: цельный вал (solid shaft);
• Диаметр вала: 10 мм;
• Материал корпуса: алюминиевый сплав, анодированный;
• Степень защиты: IP65;
• Тип выхода: Line Driver (двухтактный дифференциальный интерфейс);
• Напряжение питания: 5 В DC ±5%;
• Максимальная частота отклика: до 300 кГц;
• Диапазон рабочих температур: от -20 до +85 C;
• Разъём подключения: M23, 12-контактный;
• Крутящий момент инерции ротора: ≤ 30 г·см2;
• Максимальная допустимая скорость вращения: до 6000 об/мин (механически);
• Допустимая нагрузка на вал: радиальная — до 40 Н; осевая — до 20 Н.

Принцип работы

Инкрементальный энкодер rotary 8.5020.d824.0360 преобразует вращательное движение в серию электрических импульсов, каждый из которых соответствует определённому углу поворота вала. Сердцем конструкции является оптический диск с равномерно расположенными прорезями, через которые проходит луч света от источника (светодиода). С противоположной стороны диска размещён фотоприёмник. При вращении вала прорези периодически прерывают световой поток, формируя импульсную последовательность. На диске могут быть расположены несколько дорожек. Одна формирует основной импульсный сигнал (канал A), вторая — сигнал с фазовым сдвигом (канал B), позволяющий определять направление вращения. При наличии третьей дорожки (канал Z), формируется сигнал одного импульса на оборот — так называемый индексный или нулевой импульс, который используется для точной привязки к положению. В модели rotary 8.5020.d824.0360 используется интерфейс Line Driver, что означает наличие дифференциальных сигналов для каждого канала (A, B и Z), что обеспечивает высокую помехозащищённость, особенно при передаче сигналов на большие расстояния.

Режимы эксплуатации

Энкодер работает в условиях непрерывного или циклического вращения вала и обеспечивает точную информацию о положении, скорости и направлении движения. Ниже описаны возможные режимы эксплуатации:

• Режим отслеживания положения. Используется в сервосистемах и координатных установках, где важно точно контролировать положение подвижного элемента.
• Режим измерения скорости вращения. Частота импульсов пропорциональна скорости вращения, что позволяет с высокой точностью определять этот параметр и использовать его, например, для регулировки частоты инверторных приводов.
• Режим привязки к нулевому положению. За счёт наличия индексного сигнала Z можно программно «обнулить» счёт при каждом полном обороте вала, что удобно в ротационных системах.
• Режим реверсного контроля. Сдвиг фазы между каналами A и B позволяет не только фиксировать факт вращения, но и определять его направление, что критично в системах, где используются возвратно-поступательные механизмы или асинхронные приводы с реверсом.
• Режим работы в шумной электромагнитной среде. Благодаря дифференциальной передаче сигналов через Line Driver, устройство сохраняет устойчивость к внешним индустриальным помехам, включая ЭМП от двигателей, преобразователей частоты, сварочного оборудования.

Особенности конструкции

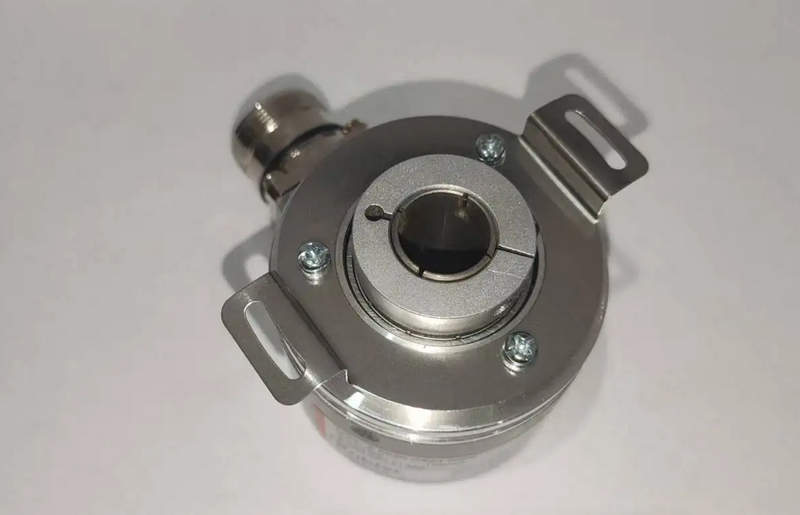

Модель rotary 8.5020.d824.0360 выполнена в прочном анодированном алюминиевом корпусе, обеспечивающем высокий уровень защиты от пыли и влаги, соответствующий степени IP65. Это делает кодировщик пригодным для эксплуатации в тяжёлых промышленных условиях, включая цеха с высокой запылённостью, влагой или перепадами температур. Цельный вал устройства выполнен из закалённой стали и имеет диаметр 10 мм, что оптимально для большинства стандартных муфт и креплений. Конструкция подшипникового узла рассчитана на длительную эксплуатацию при значительных радиальных и осевых нагрузках. Внутренний оптический модуль отличается высокой точностью позиционирования диска относительно фотоприёмников, что снижает возможные дрожания сигнала и повышает стабильность считывания.

Подключение осуществляется через промышленный 12-контактный разъём стандарта M23, который обеспечивает надёжный контакт, защиту от вибраций и механических воздействий, а также удобство при установке и замене устройства. Распиновка стандартная: каналы A, B, Z и их инверсные сигналы, питание, земля, экранирование. Электронная часть основана на микросхемах высокой надёжности, обеспечивающих стабильность частоты отклика и минимальное время задержки. Благодаря точной калибровке устройства обеспечивается минимальное биение сигнала и высокое соответствие геометрическим параметрам поворота.

Области применения

Благодаря сочетанию высокой точности и универсальности, энкодер rotary 8.5020.d824.0360 может применяться в широком спектре оборудования и задач:

• Станки с числовым программным управлением (ЧПУ);
• Автоматизированные сборочные линии;
• Роботизированные манипуляторы и осевые модули;
• Системы позиционирования в логистике и складской автоматике;
• Приводы подачи и съёма заготовок;
• Измерительные устройства и координатные столы;
• Прессы и формовочные машины;
• Медицинское оборудование (например, системы МРТ или КТ);
• Текстильное и упаковочное оборудование.

Таким образом, кодировщик rotary 8.5020.d824.0360 представляет собой высокоточное и надёжное устройство, способное эффективно работать в составе промышленных автоматизированных систем. Его конструкция адаптирована к тяжёлым условиям эксплуатации, а технические характеристики обеспечивают точность и стабильность измерений. Универсальность подключения, устойчивость к помехам, высокая разрешающая способность и прочность конструкции делают его идеальным выбором для систем управления движением и позиционирования. Благодаря использованию этого энкодера можно существенно повысить надёжность оборудования, точность обратной связи и эффективность технологических процессов.
