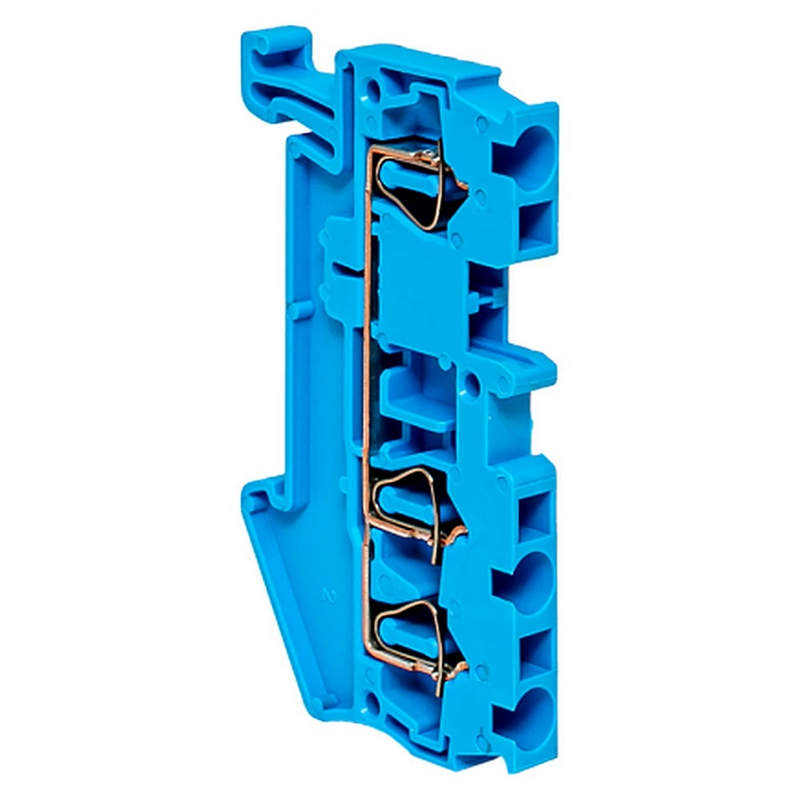

Надёжная коммутация цепей с клеммной колодкой EKF PLC-JXB-ST-2.5

Клеммная колодка EKF PLC-JXB-ST-2.5 представляет собой один из важных элементов современной электротехнической инфраструктуры, обеспечивающий надёжное и безопасное соединение проводников внутри распределительных щитов, клеммных коробок и автоматизированных систем управления. Благодаря универсальному исполнению и оптимизированной конструкции, данная модель находит широкое применение как в промышленных, так и в гражданских объектах, обеспечивая высокую стабильность электрических соединений, простоту монтажа и обслуживания, а также совместимость с различными типами проводов и кабелей.

Технические характеристики

Ключевые параметры клеммной колодки EKF PLC-JXB-ST-2.5 можно представить следующим образом:

• Номинальное сечение подключаемых проводников: от 0,2 до 4 мм2;
• Рекомендуемое сечение для оптимального зажима: 2,5 мм2;
• Номинальный ток: до 24 А при стандартных условиях эксплуатации;

• Номинальное напряжение: до 800 В переменного тока;
• Уровень импульсной прочности изоляции: 8 кВ;
• Сопротивление изоляции: более 1000 МОм при испытательном напряжении;
• Тип соединения: винтовой зажим с прямой посадкой;
• Монтаж: на DIN-рейку стандартного размера 35 мм;
• Рабочая температура: от −40 до +105 C;
• Корпус: самозатухающий пластик с высокой стойкостью к ультрафиолету, воздействию масел и химически агрессивных веществ;
• Цвет корпуса: серый (стандартное исполнение);
• Наличие маркировочного окна: да;
• Совместимость с перемычками: стандартные штыревые и мостовые перемычки EKF для модульных соединений;
• Класс защиты: IP20 при правильной установке;
• Ударопрочность: соответствует требованиям категории IK05.

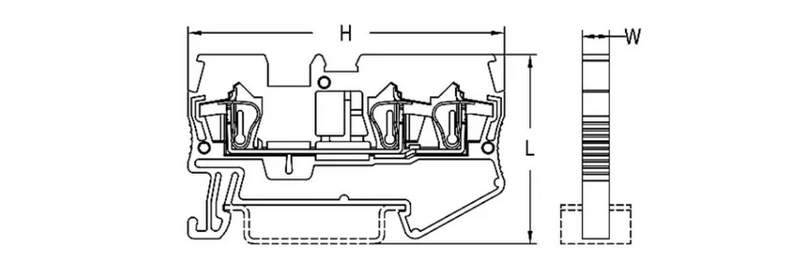

Особенности конструкции

Клеммная колодка EKF PLC-JXB-ST-2.5 сконструирована на базе классического винтового соединения, обеспечивающего надёжную фиксацию проводников и минимальное контактное сопротивление. Конструктивно изделие выполнено в виде модуля с возможностью установки на стандартную DIN-рейку шириной 35 мм. Монтаж производится методом защёлкивания с помощью интегрированных упоров, что ускоряет сборку электрических шкафов и повышает устойчивость колодки к механическим вибрациям. Клеммы оснащены зажимными винтами, выполненными из высококачественной стали с антикоррозийным покрытием. При затяжке винта металлическая прижимная пластина надёжно фиксирует проводник, исключая возможность его выскальзывания или неполного контакта. За счёт увеличенной площади контакта снижается тепловая нагрузка на точку соединения, что особенно важно при длительной работе под нагрузкой.

Корпус изготовлен из термостойкого самозатухающего полимера, соответствующего требованиям пожарной безопасности. Материал устойчив к химическому воздействию и температурным колебаниям, что позволяет использовать изделие в агрессивных промышленных условиях. Модуль оснащён маркировочной зоной, позволяющей наносить идентификационные надписи или использовать вставки с цифровыми или буквенными обозначениями. Это значительно облегчает идентификацию цепей и ускоряет поиск нужных соединений в случае обслуживания или перепроектирования. Дополнительной конструктивной особенностью является поддержка модульных перемычек, с помощью которых можно быстро организовать соединение между несколькими клеммами, формируя общую шину, например, для питания группы устройств.

Принцип работы и режимы эксплуатации

Принцип действия клеммной колодки EKF PLC-JXB-ST-2.5 основан на механическом зажиме проводников внутри контактного окна с помощью винтовой фиксации. Подключение осуществляется следующим образом: оператор вставляет зачищенный конец проводника в приёмное отверстие, после чего при помощи отвёртки затягивает зажимной винт. В результате прижимная пластина фиксирует проводник к токопроводящей шине, обеспечивая плотный и надёжный контакт. Такой способ соединения обеспечивает высокую стойкость к динамическим и вибрационным нагрузкам, а также минимизирует риски самопроизвольного ослабления контакта. Особенно это важно в системах с повышенными требованиями к электробезопасности, например, в распределительных щитах, шкафах управления, щитах автоматики и телемеханики. Рабочие режимы включают эксплуатацию в условиях переменного или постоянного тока в пределах допустимых значений по току и напряжению. Клеммная колодка может применяться для соединения:

• одножильных проводов с жесткой жилой;
• многожильных проводов с предварительно опрессованной втулкой;
• проводников с лужёной или не лужёной медной жилой;
• алюминиевых проводников (при наличии соответствующего одобрения и применения паст для улучшения контакта).

Устройство сохраняет функциональность при температурных колебаниях от −40 до +105 C, что позволяет применять его как в отапливаемых распределительных щитах внутри помещений, так и на объектах с переменным микроклиматом. Благодаря малой посадочной ширине и возможности плотной установки модулей в ряд, клеммные колодки данной серии обеспечивают высокую плотность монтажа и эффективное использование монтажного пространства.

Области применения

Клеммная колодка EKF PLC-JXB-ST-2.5 применяется в различных сферах электротехники и автоматизации. Ниже перечислены ключевые области, где особенно востребованы её характеристики:

• Распределительные щиты и шкафы управления;
• Автоматизированные системы промышленной электроники;
• Линии управления электродвигателями и насосами;
• Осветительные установки и распределительные коробки;
• Щиты управления вентиляцией и климатическими установками;
• Системы телемеханики и диспетчеризации;
• Железнодорожная автоматика и оборудование транспортной инфраструктуры;
• Электрощитовая продукция на строительных объектах;
• Объекты связи и телекоммуникаций;
• Автоматизация производственных процессов в пищевой, химической и энергетической промышленности.

Преимущества применения

Ниже приведены ключевые преимущества использования данной модели клеммной колодки в составе электрических систем:

• Надёжное и стабильное соединение проводников;
• Высокая токовая и температурная устойчивость;
• Простота монтажа и демонтажа на DIN-рейке;
• Совместимость с широким диапазоном сечений проводов;
• Механическая прочность и виброустойчивость;
• Маркировка для идентификации цепей;
• Поддержка установки перемычек;
• Универсальность применения;
• Компактные габариты;
• Долговечность и минимальные требования к техническому обслуживанию.

Таким образом, клеммная колодка EKF PLC-JXB-ST-2.5 представляет собой функционально завершённое решение для соединения проводников в низковольтных распределительных системах. Её конструктивные особенности, высокие показатели надёжности, удобство монтажа и широкий спектр поддерживаемых режимов работы делают её универсальным компонентом как в бытовых, так и в промышленных применениях.
