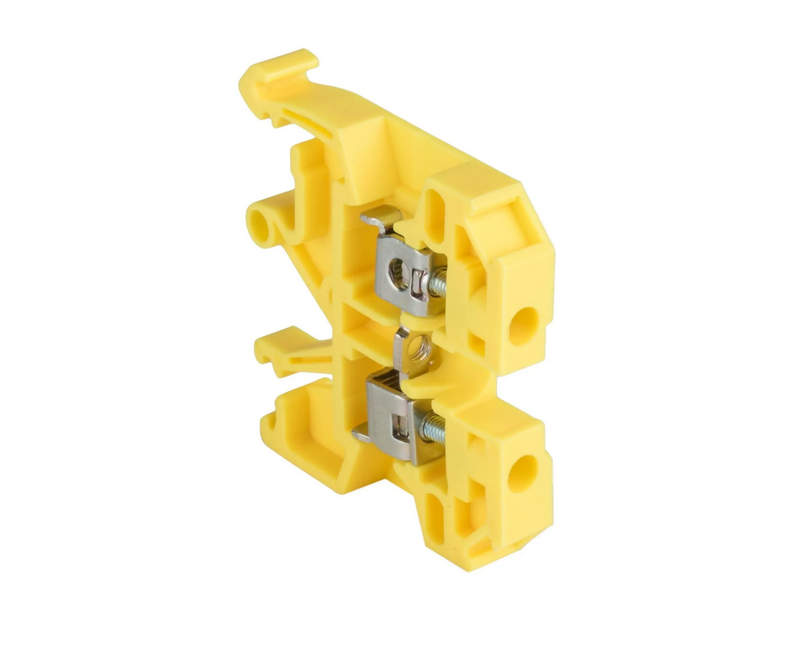

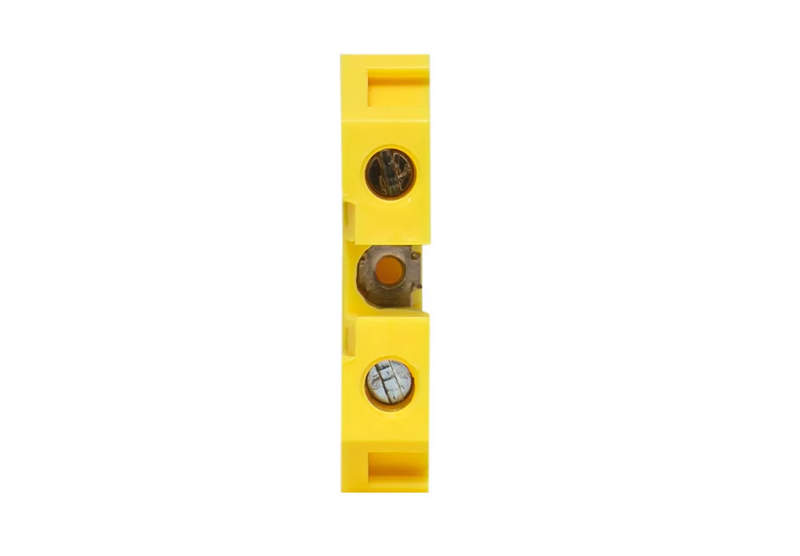

Надёжная фиксация проводников с клеммной колодкой EKF JXB-2.5/35
Клеммные колодки занимают важное место в сфере электротехнических и автоматизированных систем. Они позволяют безопасно и надёжно соединять проводники в распределительных щитах, коммутационных панелях и других электроустановках. Одна из распространённых и востребованных моделей — это клеммная колодка EKF JXB-2.5/35. Она относится к категории универсальных зажимов винтового типа, применяется для монтажа на DIN-рейку и отличается сочетанием простоты конструкции, высокой надёжности и электробезопасности.
Технические характеристики
Клеммная колодка EKF JXB-2.5/35 имеет следующие основные параметры:
- Номинальное сечение подключаемого проводника: от 0,2 мм2 до 4 мм2;
- Оптимальное номинальное сечение: 2,5 мм2;
- Тип зажима: винтовой;
- Количество подключаемых проводников: 2 (один вход, один выход);
- Номинальный ток: 24 А;
- Номинальное напряжение: 500 В;
- Рабочая частота: до 60 Гц;
- Диэлектрическая прочность изоляции: более 2,5 кВ;
- Материал корпуса: самозатухающий полимер (ПА66);
- Цвет корпуса: серый (RAL 7035);
- Температурный диапазон эксплуатации: от –40 C до +105 C;
- Установка на DIN-рейку: стандартная рейка 35 мм (DIN EN 60715);
- Крутящий момент затяжки винта: 0,5 Н·м;
- Материал токоведущих частей: электролитическая медь с гальваническим покрытием (олово или никель);
- Совместимость с маркировкой: предусмотрена площадка под маркировочную вставку;
- Вес изделия: около 6 г;
- Габаритные размеры (Д×Ш×В): примерно 42 × 5,2 × 35 мм.
Принцип работы и конструктивные особенности
Клеммная колодка EKF JXB-2.5/35 представляет собой компактное устройство, предназначенное для надёжного винтового соединения электрических проводников. Основной принцип её работы заключается в создании прочного электрического контакта за счёт механического зажима жилы проводника между металлической токоведущей планкой и прижимной шайбой винта. При закручивании винта осуществляется равномерное распределение давления на проводник, что предотвращает его повреждение и обеспечивает стабильную проводимость. Устройство имеет одинарную контактную систему, рассчитанную на подключение одного провода с каждой стороны. Возможна работа с многожильными проводниками при условии использования наконечников типа НШВИ. Конструкция колодки допускает подключение как жестких, так и гибких медных жил.
Корпус изделия изготовлен из термостойкого и самозатухающего полиамида, устойчивого к воздействию ультрафиолета, химикатов и механическим повреждениям. Такая изоляция гарантирует высокий уровень безопасности, предотвращает риск коротких замыканий и снижает вероятность возникновения дуговых разрядов. Установка на монтажную рейку осуществляется за счёт пружинного фиксирующего механизма, обеспечивающего быстрый монтаж и демонтаж без применения дополнительного инструмента. Благодаря наличию боковых пазов, колодки EKF JXB-2.5/35 можно с легкостью группировать в единые модули, образуя аккуратную и логичную схему разводки в электрическом шкафу.
Режимы эксплуатации и требования к установке
Данная клеммная колодка предназначена для эксплуатации в умеренном и холодном климате, в условиях умеренной запылённости и отсутствия агрессивных газов. Она может применяться как внутри зданий, так и в условиях неотапливаемых производственных помещений при условии защиты от влаги. Перед монтажом необходимо убедиться, что сечение проводника соответствует допустимому диапазону. Установка осуществляется строго в обесточенной цепи, после чего проводники зачищаются от изоляции (на длину 8–10 мм), вводятся в контактную зону и надёжно фиксируются винтом с контролем момента затяжки. Для удобства последующего обслуживания на корпусе присутствует зона для маркировки, где указывается номер цепи или другие обозначения, облегчающие идентификацию при эксплуатации оборудования.
Преимущества конструкции
Клеммная колодка EKF JXB-2.5/35 обладает целым рядом достоинств, среди которых:
- Компактные размеры при сохранении высокого номинального тока;
- Простая и надёжная конструкция с долговечным винтовым соединением;
- Высокая устойчивость к температурным и механическим нагрузкам;
- Быстрый монтаж на стандартную DIN-рейку;
- Совместимость с большинством проводников;
- Поддержка маркировки для упрощения обслуживания;
- Возможность плотной установки в ряд благодаря боковым защелкам.
Области применения
Колодка EKF JXB-2.5/35 широко применяется в следующих сферах:
- Распределительные и силовые щиты;
- Автоматизированные системы управления и сигнализации;
- Шкафы управления электродвигателями и насосами;
- Контрольные панели промышленных станков и линий;
- Системы освещения и энергоснабжения;
- Жилые и коммерческие электрические установки;
- Системы видеонаблюдения, СКУД и охранной сигнализации.
Таким образом, клеммная колодка EKF JXB-2.5/35 представляет собой высококачественное решение для соединения проводников в распределительных устройствах и щитах автоматики. Она сочетает в себе надёжность, простоту монтажа, компактные габариты и совместимость с различными типами проводников. Благодаря универсальной конструкции, она может быть использована в широком спектре задач — от бытового электромонтажа до построения сложных промышленных систем управления. В условиях современного производства и электроустановок такой элемент позволяет существенно упростить монтажные работы, повысить надёжность соединений и обеспечить безопасность функционирования оборудования на всех этапах его жизненного цикла.
